Name: WAGO 870-138 Doppelstock-Durchgangsklemme 5 mm Zugfeder Belegung: L Grau 40 St. Package
Brand: WAGO
SKU: 654511
Availability: BackOrder

Querschnitt einer grauen elektrischen Klemme mit lila Elementen und Maßangaben: 75 mm breit, 37,1 mm hoch, 132,7 mm lang.

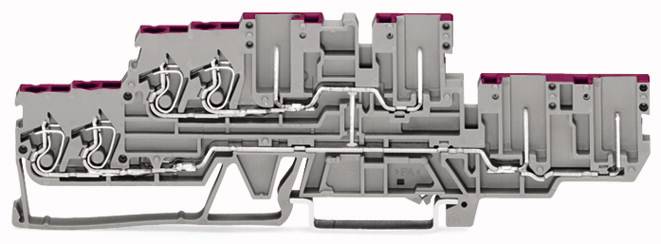

Ein graues, technisches Bauteil mit mehreren Einsteckstellen und elektrischen Verbindungen; Teil eines Schaltsystems oder Netzwerks.

1/2

Verpackungsart

Package

Produkt-Art

Doppelstock-Durchgangsklemme

Anschluss

Zugfeder

Querschnitt flexibel (max.)

4 mm²

Querschnitt starr (max.)

2.50 mm²

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

36 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl (Packungsgröße 40 St.)

Set(s)

Gesamt

€ 127,83

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 29. Okt.

Kostenfreier Versand

€ 141,66

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

4-Leiter/4-Pin-Doppelstock-Basisklemme

870-138
Industrieverpackung mit 40 Stück

Technische Daten

Verpackungsart: Package

Produkt-Art: Doppelstock-Durchgangsklemme

Besonderheiten: mit CAGE CLAMP®

Anschluss: Zugfeder

Belegung: L

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

AWG max.: 12

Klemmenbreite: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 4

Polzahl: 8

Herstellerfarbe: Grau

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Nennspannung: 500 V

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Herst.-Teilenr.: 870-138

Inhalt: 40 St.

Industrieverpackung: Ja

Typ: 870-138

Abm.: (L x B x H) 5 x 5 x 37.10 mm

Breite: 5 mm

Höhe: 37.10 mm

Länge: 5 mm

Passend für (Details): für Tragschiene 35 x 15 und 35 x 7.5

Verschmutzungsgrad: 3

Gewicht: 19 g

Brennbarkeitsklasse: V0

Isolationsmaterial: Thermoplastischer Kunststoff

UKCA: nicht relevant

Varianten

Nennstrom - gerundet

Anschluss

Herstellerfarbe

Inhalt

Produkt-Art

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

WAGO 870-138 Doppelstock-Durchgangsklemme 5 mm Zugfeder Belegung: L Grau 40 St. Package

Bestell-Nr.:654511

Lieferung Do., 29. Okt.

Conrad Electronic

Dieser Artikel

16 A

Zugfeder

Grau

40 St.

Doppelstock-Durchgangsklemme

2.50 mm²

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 141,66^*

WAGO 769-151 Basisklemme 5 mm Steck-Klemm Belegung: L Grau 50 St. Package

Bestell-Nr.:655168

Lieferung Mi., 4. Nov.

Conrad Electronic

32 A

Steck-Klemm

Grau

50 St.

Basisklemme

Stück

Min.: 1

Vielfache: 1

€ 69,99^*

WAGO 769-201 Basisklemme 5 mm Steck-Klemm Grau 50 St. Package

Bestell-Nr.:655697

Lieferung Do., 29. Okt.

Conrad Electronic

32 A

Steck-Klemm

Grau

50 St.

Basisklemme

Stück

Min.: 1

Vielfache: 1

€ 99,99^*

WAGO 769-208/281-410 Diodenklemme 5 mm Zugfeder Grau 50 St. Package

Bestell-Nr.:655132

Lieferung Do., 29. Okt.

Conrad Electronic

500 mA

Zugfeder

Grau

50 St.

Diodenklemme

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 257,50^*

WAGO 769-208/281-411 Diodenklemme 5 mm Zugfeder Grau 50 St. Package

Bestell-Nr.:655133

Lieferung Do., 29. Okt.

Conrad Electronic

500 mA

Zugfeder

Grau

50 St.

Diodenklemme

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 249,17^*

WAGO 769-218/281-410 Diodenklemme 5 mm Zugfeder Grau 50 St. Package

Bestell-Nr.:655140

Lieferung Do., 29. Okt.

Conrad Electronic

500 mA

Zugfeder

Grau

50 St.

Diodenklemme

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 179,16^*

WAGO 769-218/281-411 Diodenklemme 5 mm Zugfeder Grau 50 St.

Bestell-Nr.:655141

Lieferung Do., 29. Okt.

Conrad Electronic

500 mA

Zugfeder

Grau

50 St.

Diodenklemme

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 179,16^*

WAGO 870-137 Doppelstock-Schutzleiterklemme 5 mm Zugfeder Belegung: PE Grün, Gelb 40 St. Box

Bestell-Nr.:654523

Lieferung Mi., 4. Nov.

Conrad Electronic

Zugfeder

Grün

40 St.

Doppelstock-Schutzleiterklemme

2.50 mm²

4 mm²

0.08 mm²

Stück

Min.: 1

Vielfache: 1

€ 195,83^*

WAGO 870-158 Doppelstock-Durchgangsklemme 5 mm Steck-Klemm Belegung: L Grau 50 St. Package

Bestell-Nr.:657008

Lieferung Do., 29. Okt.

Conrad Electronic

16 A

Steck-Klemm

Grau

50 St.

Doppelstock-Durchgangsklemme

Stück

Min.: 1

Vielfache: 1

€ 108,33^*

Dokumente & Downloads

Datenblatt

Datenblatt 654511 WAGO 870-138 Doppelstock-Durchgangsklemme 5 mm Zugfeder Belegung: L Grau 40 St. Package

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 654511 WAGO 870-138 Doppelstock-Durchgangsklemme 5 mm Zugfeder Belegung: L Grau 40 St. Package

Beschreibung

WAGO GmbH & Co. KG 4-Leiter4PinDoppelstockkl. 870-138

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:4-Leiter4PinDoppelstockkl. 2,5 mm²,grauTyp:870-138Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Bemessungsstrom In:16 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:132,7 mmTiefe:37,1 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:ja
WAGO GmbH & Co. KG 4-Leiter4PinDoppelstockkl. 870-138: weitere Details
4-Leiter/4-Pin-Doppelstock-Basisklemme
4-Leiter/4-Pin-Durchgangsklemme
2,5 mm²
L
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grauDoppelstockklemme Serie 870 mit CAGE CLAMP®

Die Doppelstockklemme mit der Artikelnummer 870-138 bietet eine reibungslose Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt. EAN: 4045454912826

Geliefert wird: WAGO GmbH & Co. KG 4-Leiter4PinDoppelstockkl. 2,5 mm²,grau 870-138, Verpackungseinheit: 40 Stk., EAN: 4045454912826
