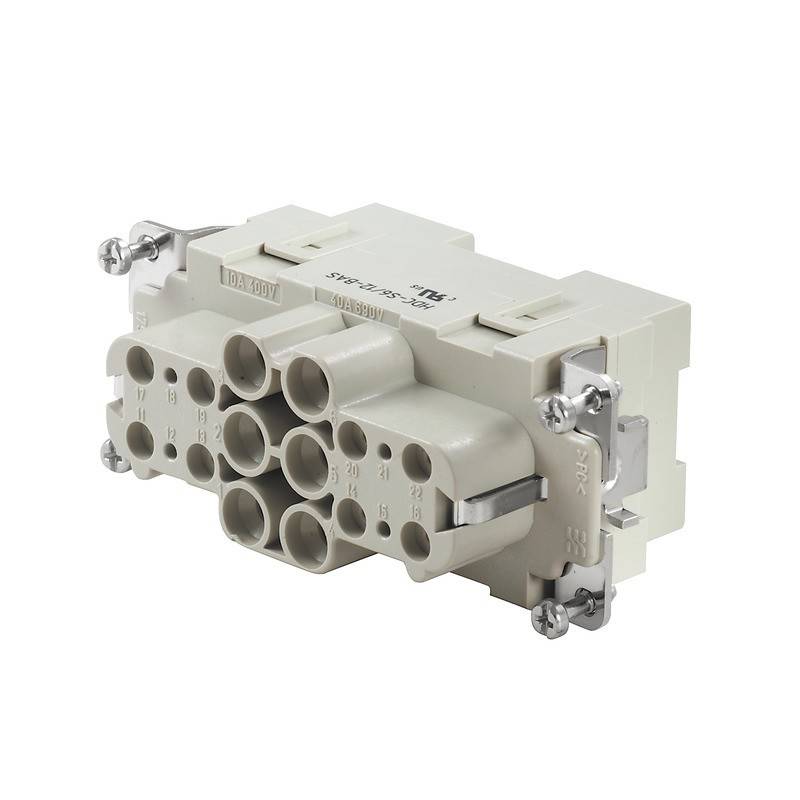

WEIDMÜLLER HDC S6 12 BAS, HDC - Einsatz, Buchse
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Anschluss
Axialschraubanschluss
Serie
RockStar® HDC 48A
Besonderheiten
mit Kupferlegierung
Gesamtpolzahl
6 + 12 + PE
Anzahl
Gesamt
€ 70,34
steuerfreie IGL
€ 7,91
14 Tage Rückgaberecht inklusive
Highlights & Details
- Buchseneinsatz,Buchsenkontakteinsatz,Kontaktbuchse,Kontakteinsatz,RockStar Baureihe MixMate,RockStar Größe 6,Schraubkontakteinsatz,Steckverbindereinsatz
Technische Daten
- Nettogewicht: 146,3 g
- Grenztemperatur: -40 °C ... 125 °C
- Isolationswiderstand: 1010 ?
- Verschmutzungsgrad: 3
- Breite: 34 mm
- Höhe: 47,3 mm
- Tiefe: 84,5 mm
- Höhe Buchse: 47,3 mm
- Länge Sockel: 84,5 mm
- Baugröße: 6
- Baureihe: MixMate
- Bemessungsspannung (DIN EN 61984): 630 V
- Bemessungsspannung nach UL/CSA: 600 V AC/DC
- Bemessungsstoßspannung (DIN EN 61984): 8 kV
- Bemessungsstrom (DIN EN 61984): 48 A
- Brennbarkeitsklasse nach UL 94: V-0
- Durchgangswiderstand: ? 2m?
- Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
- Isolierstoffgruppe: IIIa
- Steckzyklen Ag: ? 500
- Anschlussart PE: Schraubanschluss
- Leiteranschlussquerschnitt AWG (PE), max.: AWG 8
- Leiteranschlussquerschnitt AWG (PE), min.: AWG 14
- Abisolierlänge Bemessungsanschluss: 8 mm
- Abisolierlänge PE-Anschluss: 8 mm
- Anzugsdrehmoment max. PE-Anschluß: 2,5 Nm
- Anzugsdrehmoment min. PE-Anschluß: 2 Nm
- Befestigungsschraube: M 5
- Klingenmaß Kreuzschlitz: Gr. PZ2
- Klingenmaß Schlitz (PE-Anschluss): SD 0,8 x 4,0
- Oberfläche: Silber passiviert
- Werkstoff: Kupferlegierung
- Anzahl Leistungskontakte: 6
- Produkt-Art
Buchseneinsatz
- Serie
RockStar® HDC 48A
- Besonderheiten
mit Kupferlegierung
- Anschluss
Axialschraubanschluss
- Gesamtpolzahl
6 + 12 + PE
- Leiterquerschnitt (max.)
10 mm²
- Polzahl
6
12
- Leiterquerschnitt (min.)
2.5 mm²
- Leiterquerschnitt Leistungskontakt (max.)
10 mm²
- Leiterquerschnitt Leistungskontakt (min.)
2.5 mm²
- Leiterquerschnitt Steuerungskontakt (max.)
2.5 mm²
- Leiterquerschnitt Steuerungskontakt (min.)
0.5 mm²
- Inhalt
1 St.
- Voreilender Kontakt (PE)
Ja
34
47.3 mm
84.5 mm
630 V
18
Buchse
-40-125 °C
V0
8 kV
Axialschraubanschluss
Silber
3
2.5-10 mm²
2.5-10 mm²
2.5-10 mm²
2.5-10 mm²
TRUE
sonstige Kupferlegierungen
48 A
Thermoplast
- UKCA
Ja
Beschreibung
HDC - Einsatz, Buchse, 630 V, 48 A, Polzahl: 18, Axialschraubanschluss, Baugröße: 6
Lieferumfang
- Geliefert wird: Weidmüller Steckverbinder-Einsatz HDC S6 12 BAS, Verpackungseinheit: 1 Stk., EAN: 4032248212071
