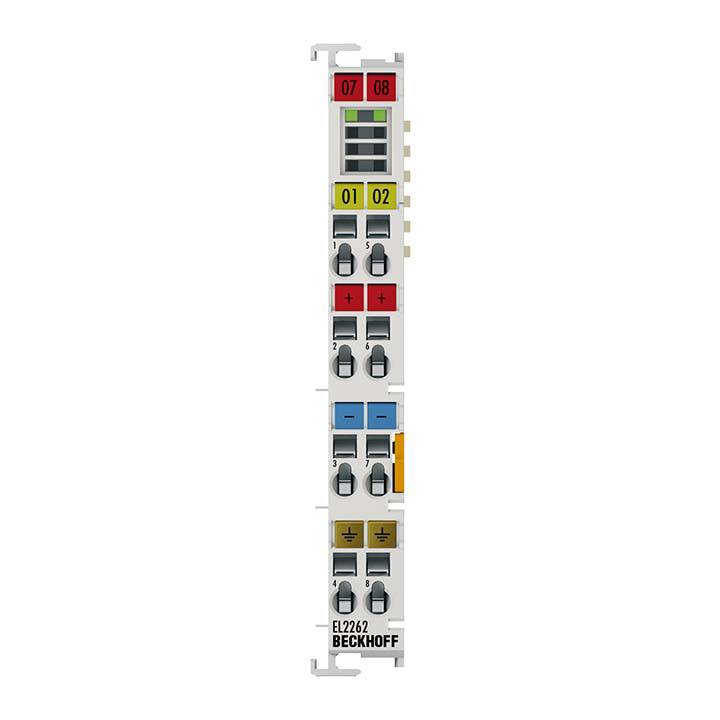

Beckhoff EL2262, EtherCAT-Klemme, 2-Kanal-Digital-Ausgang, 24V DC, 0,5A, Oversampling

Die digitale Ausgangsklemme EL2262 schaltet die binären Ausgangssignale der Steuerung galvanisch getrennt zur Prozessebene. Die Ausgänge werden mit einem einstellbaren ganzzahligen Vielfachen (Oversampling-Faktor: n) der Buszyklusfrequenz gesteuert (n Mikrozyklen je Buszyklus). Die EtherCAT-Klemme erhält für jeden Buszyklus einen Satz an Prozessdaten, die nacheinander ausgegeben werden. Die Zeitbasis der Klemme kann per Distributed-Clock mit anderen EtherCAT-Teilnehmern hochgenau synchronisiert werden. Ein Ausgabemuster, mit einer deutlich höheren Pulsfolge als die Buszykluszeit, wird so exakt zur systemweiten Zeitbasis ausgegeben. Die zeitliche Auflösung der digitalen Ausgangssignale lässt sich mit diesem Verfahren auf das n-fache der Buszykluszeit steigern. Die maximale Ausgaberate beträgt 1 MSample/s.

Besondere Eigenschaften:

• Push-Pull-Ausgang
• Anschluss verschiedener Lastarten möglich (ohmsch, induktiv, Lampenlast)
• Synchronisierter Betrieb durch XFC-Technologie Distributed Clocks möglich
• Mehrfach-Abtastung eines Prozessdatums durch Oversampling
