Name: Beckhoff KL1501, Busklemme, 1-Kanal-Digital-Eingang, Zähler, 24V DC, 100kHz
Brand: Beckhoff
SKU: 902891635
Availability: BackOrder

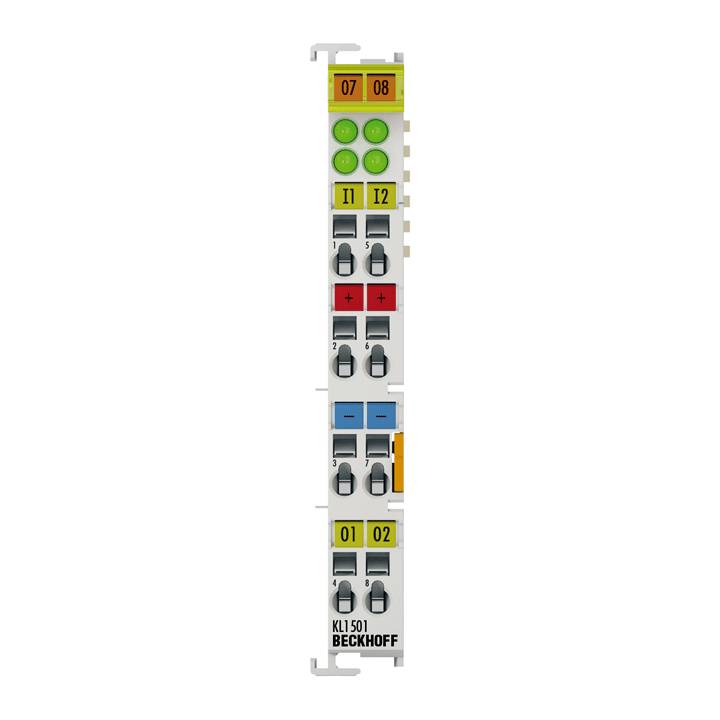

Beckhoff KL1501, Busklemme, 1-Kanal-Digital-Eingang, Zähler, 24V DC, 100kHz-0

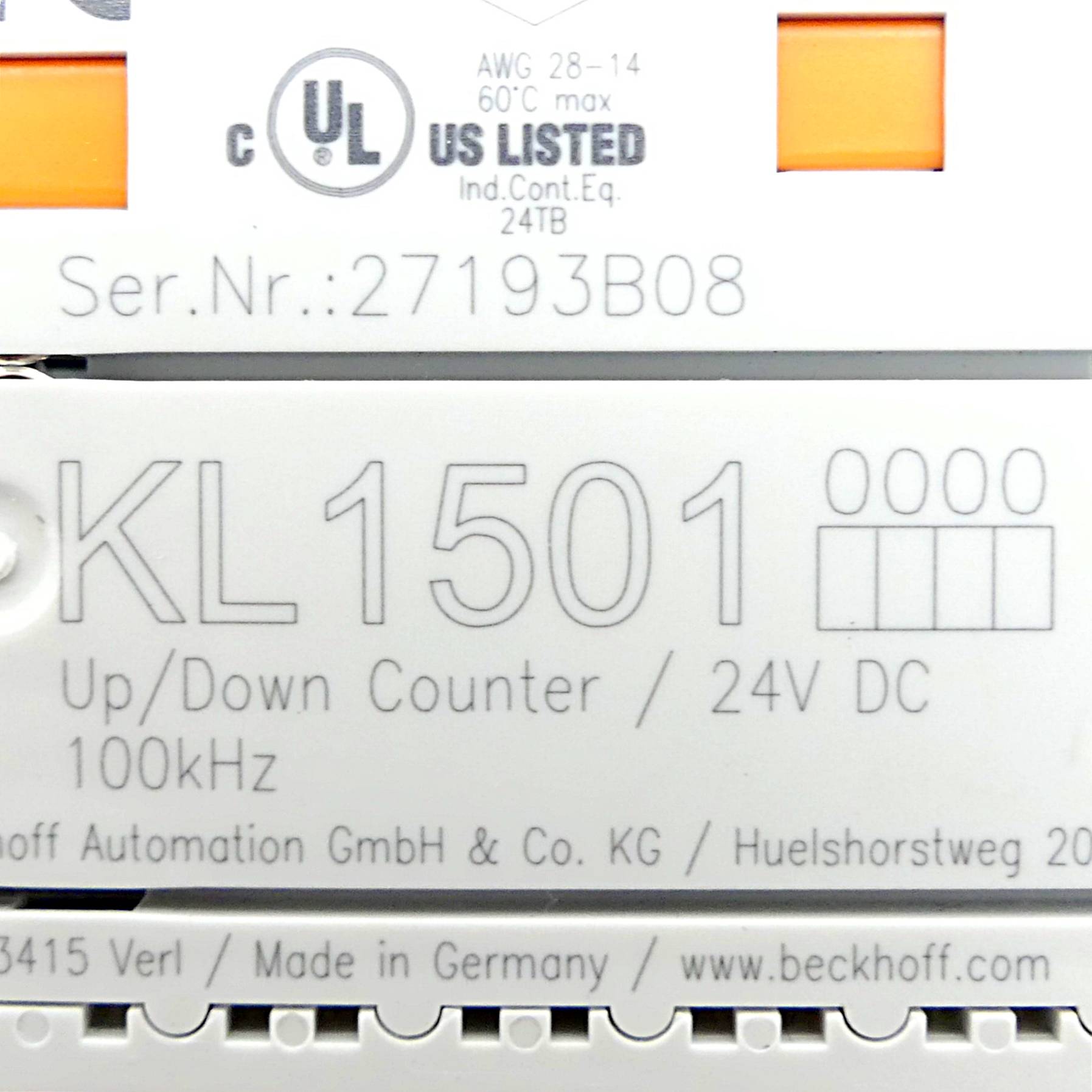

Beckhoff KL1501, Busklemme, 1-Kanal-Digital-Eingang, Zähler, 24V DC, 100kHz-1

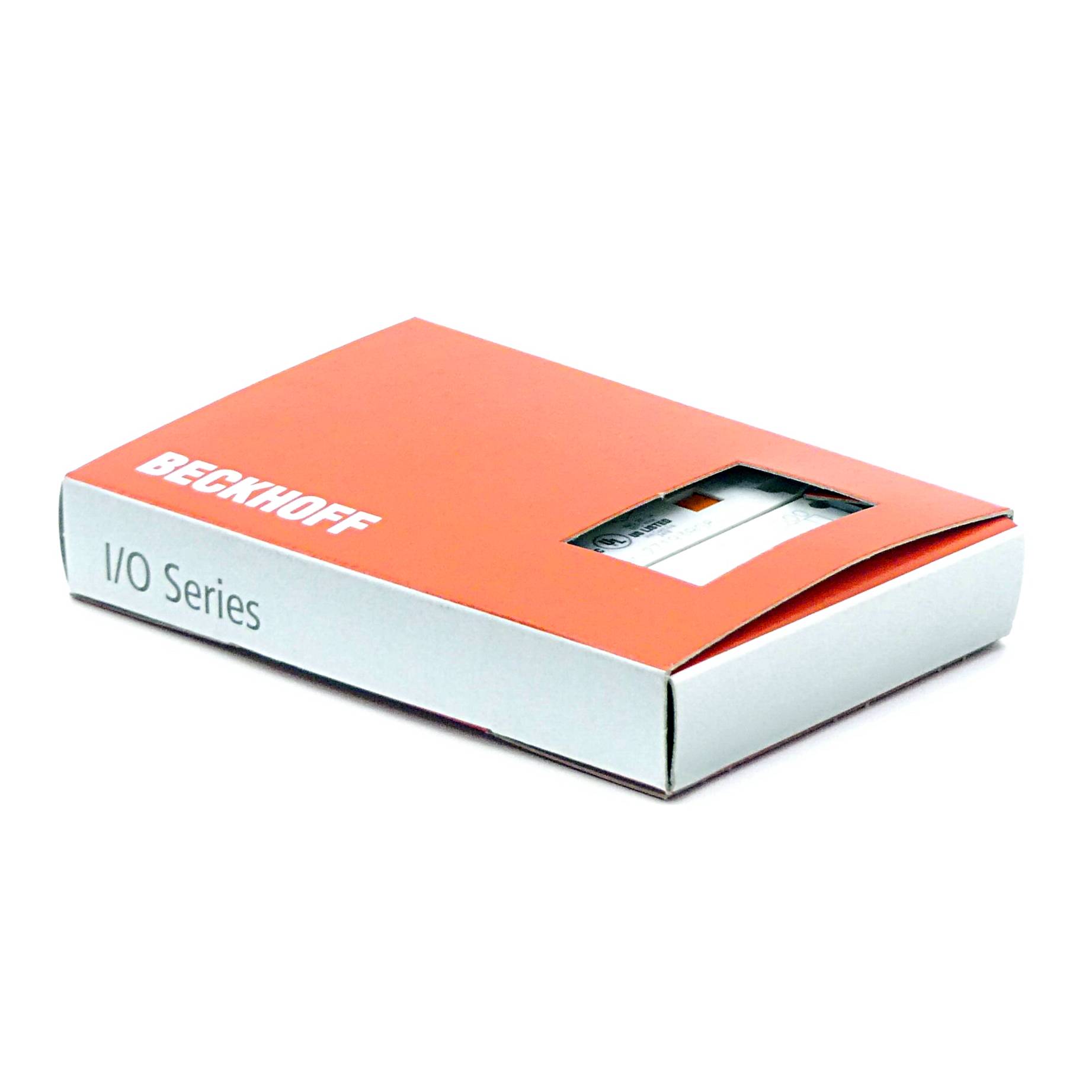

Beckhoff KL1501, Busklemme, 1-Kanal-Digital-Eingang, Zähler, 24V DC, 100kHz-2

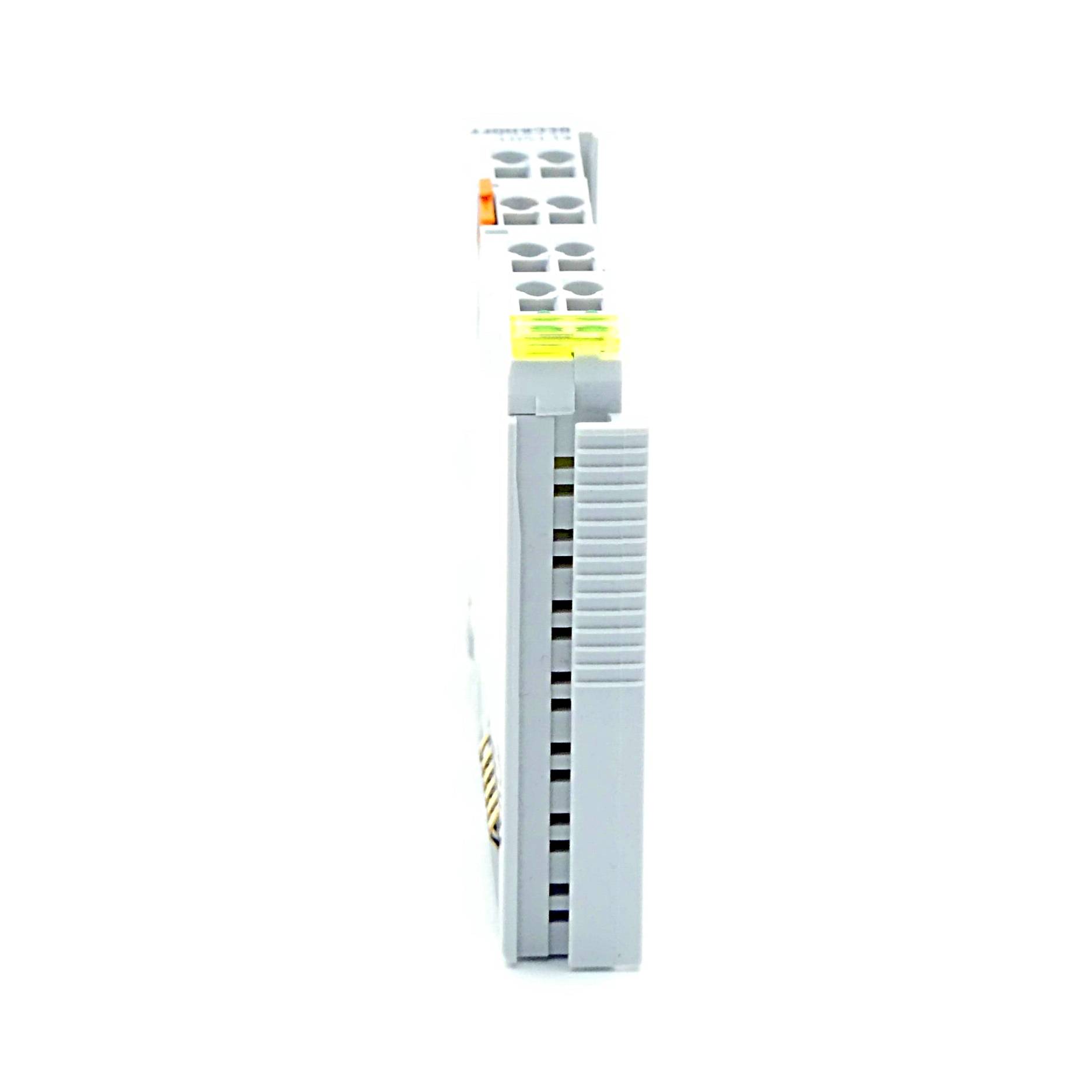

Beckhoff KL1501, Busklemme, 1-Kanal-Digital-Eingang, Zähler, 24V DC, 100kHz-3

1/4

Lieferung Do., 3. Dez.

20 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 274,24

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Technische Daten - KL1501
Anschlusstechnik: 1 x Vor-/Rückwärtszähler, 2 x Vor- oder Rückwärtszähler
Spezifikation: EN 61131-2, Typ 1, „0“: < 5 V DC, „1“: > 15 V DC, typ. 5 mA
Anzahl Zähler: 1 bzw. 2
Nennspannung: 24 V DC (-15 %/+20 %)
Signalspannung „0“: -3…+5 V (EN 61131-2, Typ 1)
Signalspannung „1“: 15…30 V (EN 61131-2, Typ 1)
Zählfrequenz: max. 100 kHz (2 kHz beim Umschalten V/R)
Zählertiefe: 32 Bit
Eingangsstrom: typ. 5 mA (EN 61131-2, Typ 1)
Ausgangsstrom max.: 24 V/0,5 A (kurzschlussfest) je Kanal
Stromaufnahme K-Bus: typ. 50 mA
Stromaufnahme Powerkontakte: nur Last
Potenzialtrennung: 500 V (K-Bus/Feldspannung)
Breite im Prozessabbild: 40 Inputs/Outputs: 32-Bit-Daten, 8-Bit-Control/Status
Konfiguration: keine Adresseinstellung, Konfiguration über den Buskoppler oder die Steuerung
Besondere Eigenschaften: Zähler setzen, Ausgänge schalten
Gewicht: ca. 50 g
Lagertemperatur: -40…+85 °C
Betriebstemperatur: -25…+60 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen KSxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, cFMus
Ex-Kennzeichnung: ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc
cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc

Produkt-Art: Vor-Rückwärtszähler

Typ: KL1501

Anzahl digitale Eingänge max.: 1

Anzahl Eingänge max.: 1

Anzahl Eingänge: 1 x

Betriebsspannung: 24 V/DC

Herst.-Teilenr.: KL1501

Ausführung: KL1501

Verpackungsart: Single

Takt-Frequenz: 100 kHz

Betriebstemperatur (max.): 85 °C

UKCA: Ja

Beschreibung

Die digitale Eingangsklemme KL1501 ist ein Vor-/Rückwärtszähler und transportiert den Zählerstand galvanisch getrennt zum übergeordneten Automatisierungsgerät. Bei Verwendung als einkanaliger Vor-/Rückwärtszähler (32 Bit) erfolgt die Pulsvorgabe über den Clock-Eingang; die Zählrichtung wird dabei über den V-/R-Eingang vorgegeben. Weiterhin kann der Eingang auch als Gate-Eingang zum Triggern des Zählers genutzt werden. Im 2-Zähler-Modus stehen zwei separate Zähler (Clock- und Clock1-Eingänge), parametrierbar als Vor- oder Rückwärtszähler, mit je 16 Bit zur Verfügung. Die beiden Ausgänge werden abhängig vom Zählerstand geschaltet und können als schnelle Steuersignale für Feldgeräte genutzt werden. Der Signalzustand der Ein- und Ausgänge wird durch Leuchtdioden angezeigt.

Besondere Eigenschaften:

• geeignet für schnelle Zählaufgaben mit Zählfrequenzen bis 100 kHz
• ein Vor- und Rückwärtszähler oder
• zwei separate Vor- oder Rückwärtszähler
•
