Chauvin Arnoux CA 6163 Maschinentester VDE-Norm 0113, 0413, 0600, 0660
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 5.670,83
3
2% = € 138,36
€ 5.532,47
5
3% = € 193,37
€ 5.477,46
10
4% = € 230,23
€ 5.440,60
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 5.670,83 / Stück)
€ 5.670,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 6163 Maschinentester
- Multifunktionsprüfgerät zur Prüfung der elektrischen Sicherheit von Maschinen, Schaltschränken und Elektrogeräten mit HV-Prüfung bis 5,35 kV
- Sehr hohe Bedienerfreundlichkeit durch Express-Befehlstasten, Farb-Touch-Display, Hilfebildschirme mit Anschlussbildern, großen Messwertespeicher, ...
- Modernste Kommunikation: USB-Schnittstelle oder Fernzugriff über WLAN zur Nutzung der mitgelieferten Machine-Tester-Transfer Software
- Automatische und benutzerdefinierte Prüfsequenzen, erweiterbar durch Prüfanweisungen mit Text oder Bild
- Benutzerdefinierte Sichtprüfungen konfigurieren, um auf Besonderheiten jedes Prüflings eingehen zu können
- Große Vielfalt an Zusatzfunktionen für weitere Anwendungen (Zs, Zi, RIso, RCD, W, Strom über Zange, Ableitstrommessungen, Durchgangsprüfung mit 25 A, ...)
- Praktisches optionales Zubehör für mehr Sicherheit und Effizienz bei den Messungen (Fußschalter, Warnlampen, Scanner, Label-Drucker, ...)
Technische Daten
- Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ∆ U, 25 A
- Isolationsprüfung 50 GΩ
- Dielektrische Prüfung
- Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
- Schleifenimpedanz und Leitungsimpedanz
- Direkte Ableitstrommessung
- Differenz-Ableitstrommessung
- Ersatz-Ableitstrommessung
- Berührungsableitstrom (bewertet und unbewertet)
- Leistungen in Einphasen- oder Drehstromnetzen
- Strommessung mit Strommesszange
- Bestimmung der Phasenfolge
- Produkt-Art
Maschinentester
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT III 600 V
- Schnittstellen
USB
WIFI
- Abm.
(L x B x H) 341 x 205 x 407 mm
- Gewicht
16000 g
IP40
IP67
- Messbereich (VDE)
Differenzstrom
Isolationswiderstand
Leistung
Leistungsfaktor
Scheinleistung
Schleifenimpedanz
Spannung
Strom
Wirkleistung
Fehlerschleifenimpedanz
Mehr anzeigen
- DIN-Norm
DIN EN 60204
DIN EN 61439
DIN EN 61557
DIN VDE 0413
DIN VDE 0660
DIN VDE 0113
- Anzeige-Art
digital
- Breite
205 mm
- Höhe
407 mm
- Länge
341 mm
- Prüfablauf
automatisch
manuell
- Spannungs-Versorgung
230 V/AC
netzbetrieben
- Speicher (Plätze)
100.000
- Speicher
ja
- Typ
CA 6163
- VDE-Norm
0113
0413
0600
0660
- Besonderheiten
mit Farb-Touchscreen
RCD/FI Test
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2749760 Chauvin Arnoux CA 6163 Maschinentester VDE-Norm 0113, 0413, 0600, 0660
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2749760 Chauvin Arnoux CA 6163 Maschinentester VDE-Norm 0113, 0413, 0600, 0660
Garantiebedingungen
Garantiebedingungen 2749760 Chauvin Arnoux CA 6163 Maschinentester VDE-Norm 0113, 0413, 0600, 0660
Beschreibung
BEDIENERFREUNDLICHKEIT

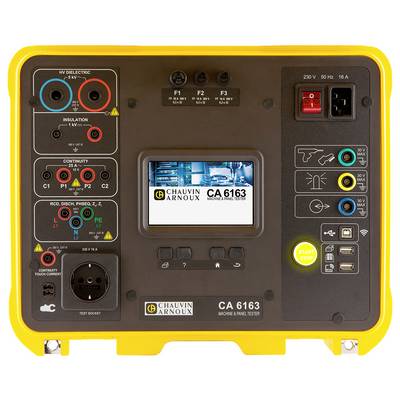

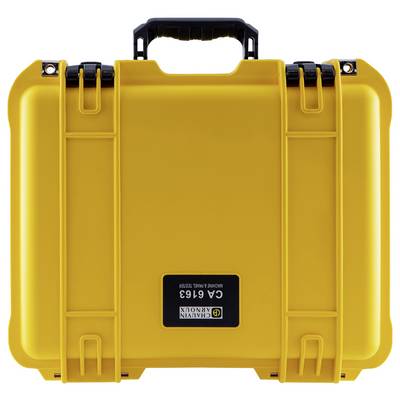

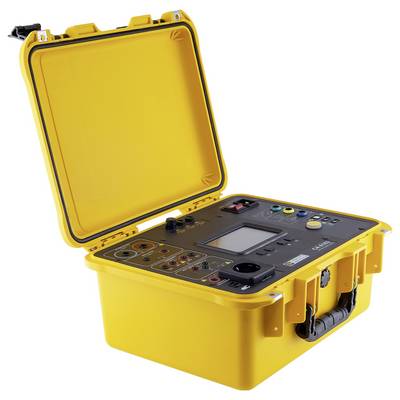

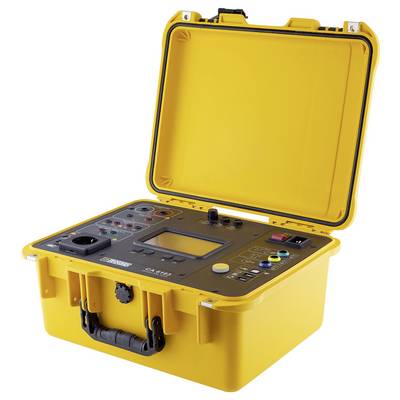

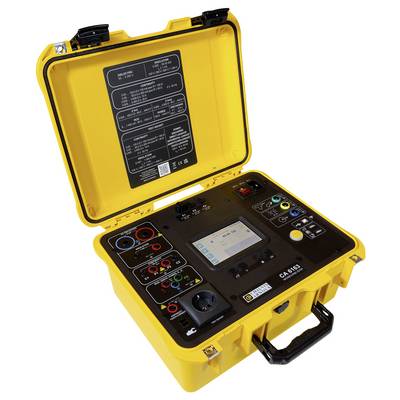

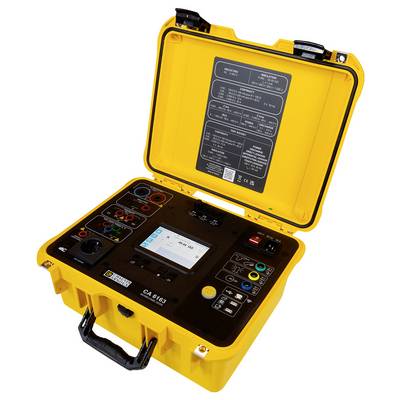

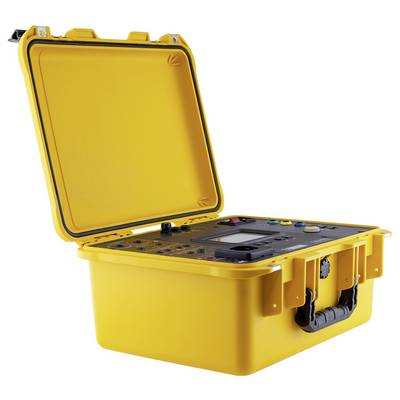

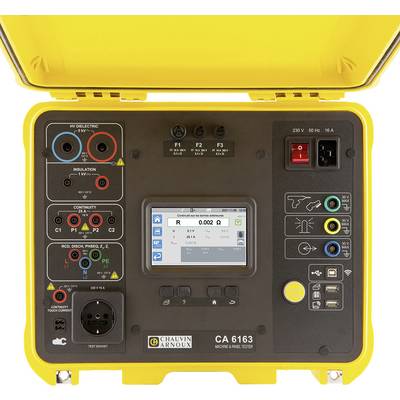

Der CA 6163 kommt in einem gelben Baustellenkoffer. Er verfügt über einen Touchscreen, der auch mit Handschuhen bedient werden kann. Die mehrsprachige Bedienerschnittstelle kann während der gesamten Nutzung zahlreiche Hilfsbildschirme anzeigen, um den Nutzer durch Bilder, Texte und Symbole zu führen. Der CA6163 speichert bis zu 100.000 Prüfungen. Er kommuniziert per WLAN-Verbindung und über die beiden USB-A-Anschlüsse. Eine PC-Software überträgt per WLAN oder USB die Prüfdaten und dient der Analyse und Berichterstellung. Die Aktualisierung der eingebetteten Software erfolgt ganz bequem mit einem USB-Stick.
Vier Express-Befehlstasten
Der Installationsprüfer CA6163 besitzt vier Express-Befehlstasten, damit Sie in jeder Lage folgende Funktionen bequem direkt bedienen können: Ausdrucken einer Messung auf dem Aufkleber-Drucker, Aufrufen der Hilfe für die aktuelle Funktion, Zurückkehren zum Hauptbildschirm und Zurückkehren zum vorherigen Menü. Besonders praktisch ist das direkte Zurückspringen zum Hauptbildschirm, egal auf welcher Ebene der Benutzeroberfläche man sich gerade befindet.
Der CA 6163 ist mit Schnittstellen zum Barcode-Leser, RFID, zur Fernbedienung und den Lampen ausgestattet. Mit seinem umfangreichen Zubehör werden Pass/Fail-Aufkleber automatisch ausgedruckt.
ANWENDUNGSBEREICHE
Der CA 6163 ist perfekt geeignet für die Prüfung und Zertifizierung der elektrischen Sicherheit von Geräten im Rahmen von:
• Überprüfung der Konformität bei der Endkontrolle,
• wiederkehrende Prüfung
• Wartungsarbeiten.
Seine Einsatzbereiche findet er vor allem bei:
• Herstellern von elektrischen Geräten und Ausrüstungen für die Konformitätsprüfung (Kennzeichnung)
• Elektroinstallateuren für die Prüfung von Niederspannungs-Schaltschränken
• Wartungsunternehmen für die Industrie, um die Konformität von Maschinenparks oder Anlagen zu prüfen
• Kundendienstfirmen für Reparaturen und Konformitätsprüfungen von fehlerhaften Elektrogeräten und Ausrüstungen
• Prüfstellen für wiederkehrende Prüfungen
• Technischen Ausbildungszentren
FUNKTIONSUMFANG VON CA 6163
• Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ∆ U, 25 A
• Isolationsprüfung 50 GΩ
• Dielektrische Prüfung
• Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
• Schleifenimpedanz und Leitungsimpedanz
• Direkte Ableitstrommessung
• Differenz-Ableitstrommessung
• Ersatz-Ableitstrommessung
• Berührungsableitstrom (bewertet und unbewertet)
• Leistungen in Einphasen- oder Drehstromnetzen
• Strommessung mit Strommesszange
• Bestimmung der Phasenfolge
• Entladezeit
Der CA 6163 kommt in einem gelben Baustellenkoffer. Er verfügt über einen Touchscreen, der auch mit Handschuhen bedient werden kann. Die mehrsprachige Bedienerschnittstelle kann während der gesamten Nutzung zahlreiche Hilfsbildschirme anzeigen, um den Nutzer durch Bilder, Texte und Symbole zu führen. Der CA6163 speichert bis zu 100.000 Prüfungen. Er kommuniziert per WLAN-Verbindung und über die beiden USB-A-Anschlüsse. Eine PC-Software überträgt per WLAN oder USB die Prüfdaten und dient der Analyse und Berichterstellung. Die Aktualisierung der eingebetteten Software erfolgt ganz bequem mit einem USB-Stick.
Vier Express-Befehlstasten
Der Installationsprüfer CA6163 besitzt vier Express-Befehlstasten, damit Sie in jeder Lage folgende Funktionen bequem direkt bedienen können: Ausdrucken einer Messung auf dem Aufkleber-Drucker, Aufrufen der Hilfe für die aktuelle Funktion, Zurückkehren zum Hauptbildschirm und Zurückkehren zum vorherigen Menü. Besonders praktisch ist das direkte Zurückspringen zum Hauptbildschirm, egal auf welcher Ebene der Benutzeroberfläche man sich gerade befindet.
Der CA 6163 ist mit Schnittstellen zum Barcode-Leser, RFID, zur Fernbedienung und den Lampen ausgestattet. Mit seinem umfangreichen Zubehör werden Pass/Fail-Aufkleber automatisch ausgedruckt.
ANWENDUNGSBEREICHE
Der CA 6163 ist perfekt geeignet für die Prüfung und Zertifizierung der elektrischen Sicherheit von Geräten im Rahmen von:
• Überprüfung der Konformität bei der Endkontrolle,
• wiederkehrende Prüfung
• Wartungsarbeiten.
Seine Einsatzbereiche findet er vor allem bei:
• Herstellern von elektrischen Geräten und Ausrüstungen für die Konformitätsprüfung (Kennzeichnung)
• Elektroinstallateuren für die Prüfung von Niederspannungs-Schaltschränken
• Wartungsunternehmen für die Industrie, um die Konformität von Maschinenparks oder Anlagen zu prüfen
• Kundendienstfirmen für Reparaturen und Konformitätsprüfungen von fehlerhaften Elektrogeräten und Ausrüstungen
• Prüfstellen für wiederkehrende Prüfungen
• Technischen Ausbildungszentren
FUNKTIONSUMFANG VON CA 6163
• Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ∆ U, 25 A
• Isolationsprüfung 50 GΩ
• Dielektrische Prüfung
• Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
• Schleifenimpedanz und Leitungsimpedanz
• Direkte Ableitstrommessung
• Differenz-Ableitstrommessung
• Ersatz-Ableitstrommessung
• Berührungsableitstrom (bewertet und unbewertet)
• Leistungen in Einphasen- oder Drehstromnetzen
• Strommessung mit Strommesszange
• Bestimmung der Phasenfolge
• Entladezeit

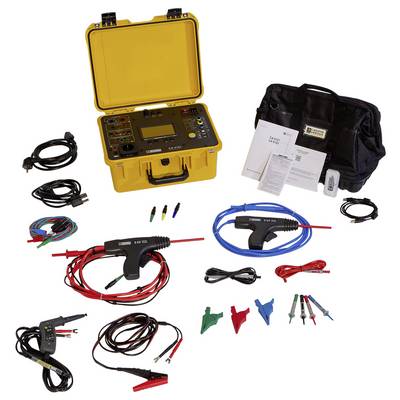

Lieferumfang
- 1 Transporttasche
- 1 Netzkabel C19 mit Schutzkontaktstecker (2,5 m)
- 1 USB-Kabel A/B
- 2 HV-Prüfpistolen mit 3 m Kabel (rot/blau)
- 3 Erweiterungssteckern (grün/gelb/blau)
- 4 Prüfspitzen (schwarz/rot/grün/blau)
- 1 3-adrige Anschlussleitung mit 3 Sicherheitsleitungen (2,5 m)
- 1 3-adrige Anschlussleitung mit Schutzkontaktstecker (2,5 m)
- 3 Krokodilklemmen (rot
- grün
- blau)
- 1 Kabel mit Kelvin-Krokodilklemme 25 A (2,5 m)
- 1 Kabel mit Kelvin-Pistolenprüfspitze 25 A (3 m)
- 1 mehrsprachige Schnellstartanleitung
- 1 mehrsprachiges Sicherheitsdatenblatt
- 1 Prüfbericht mit Messwerten
Hinweise
- Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
