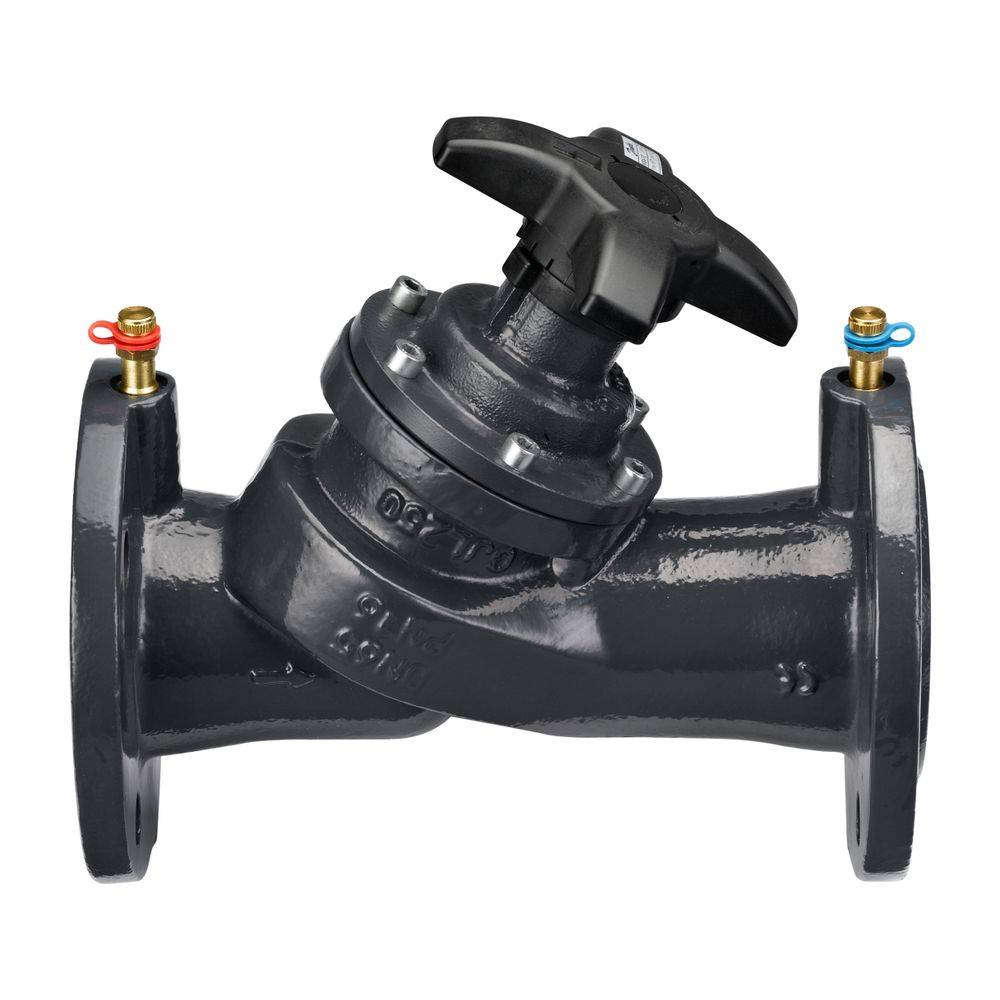

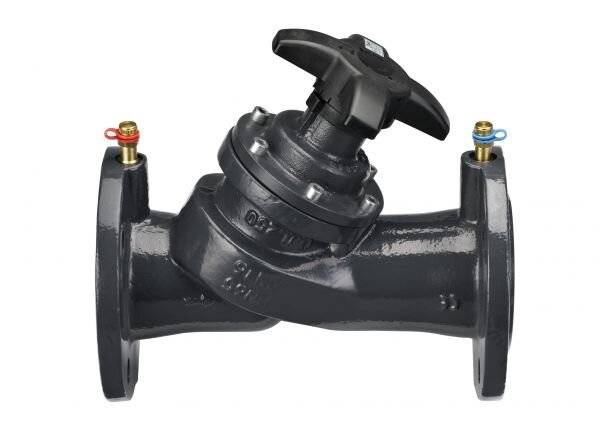

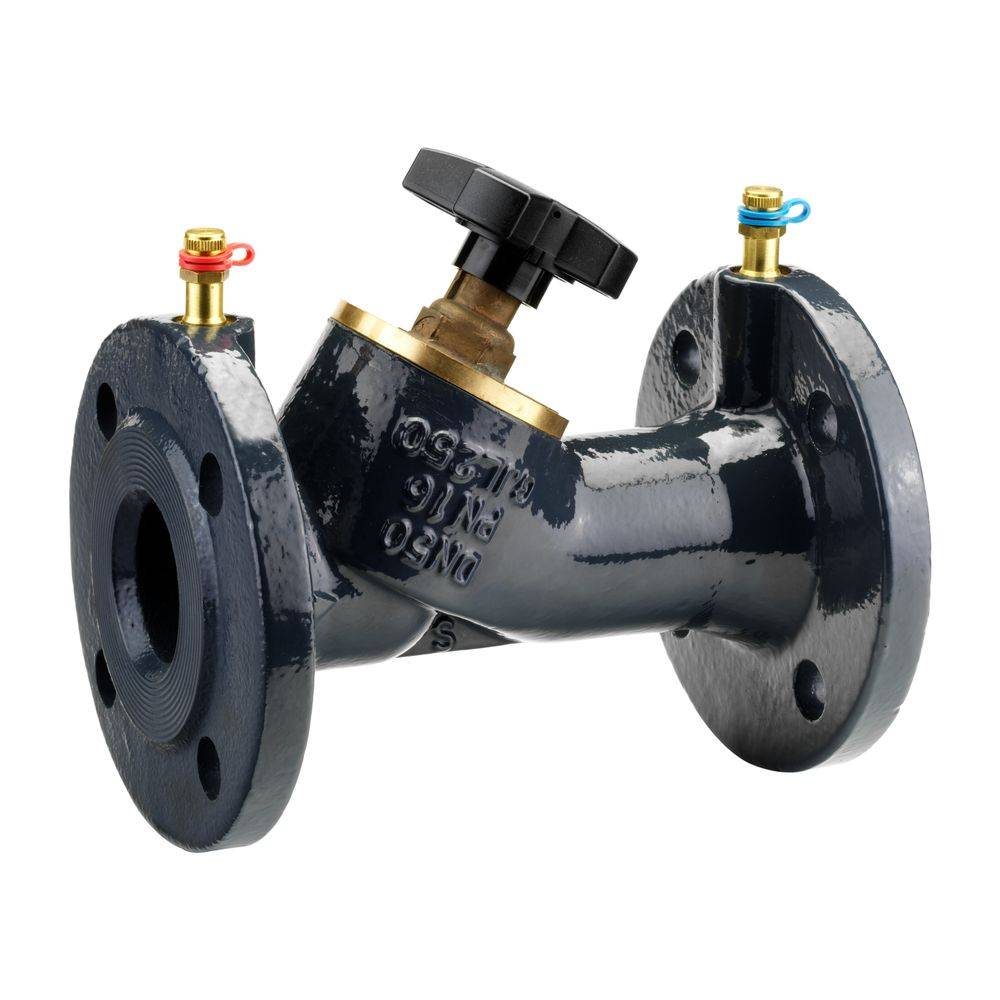

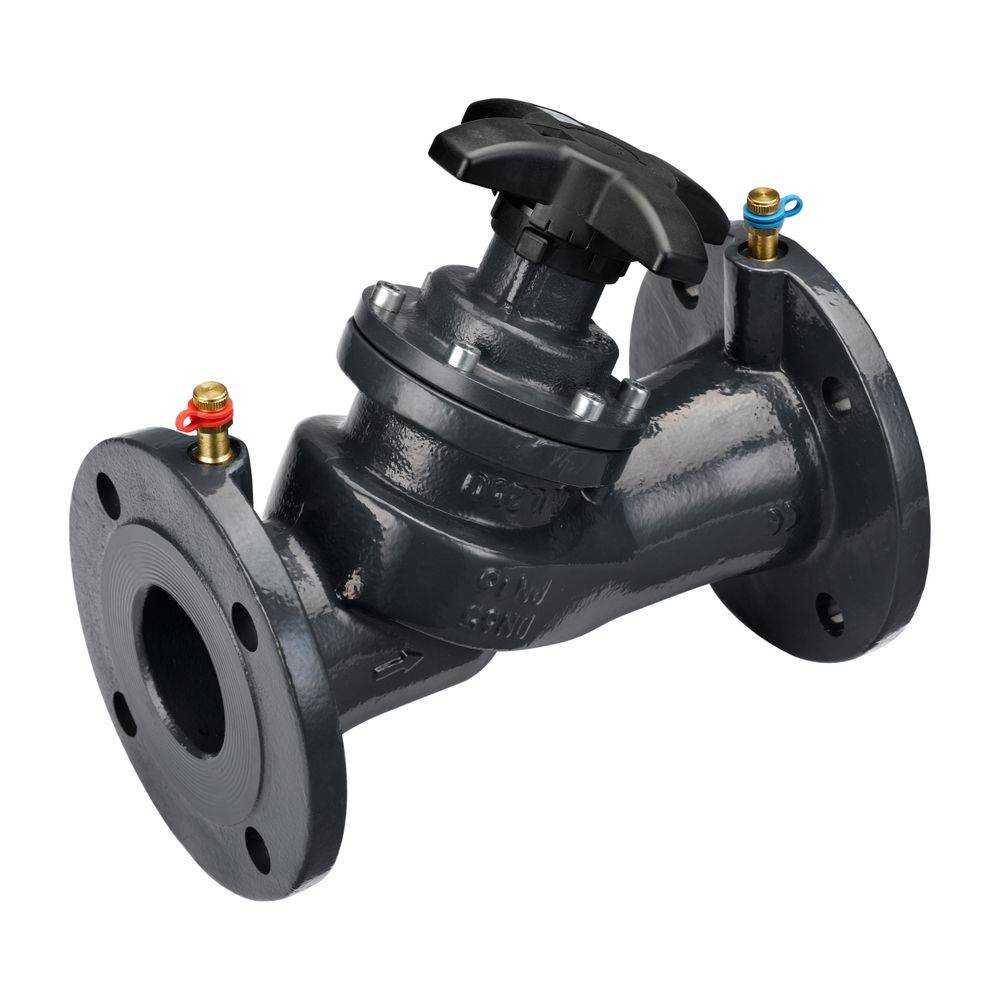

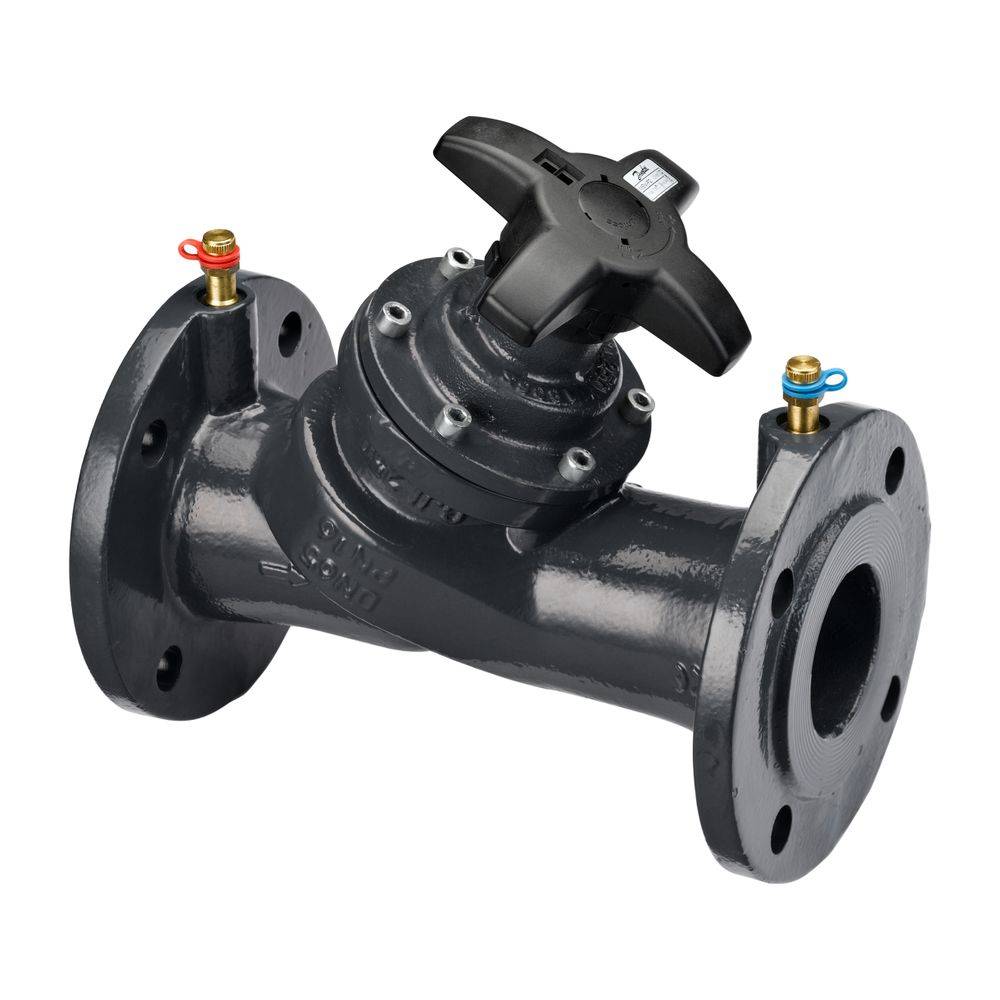

Danfoss Strangregulier- und Messventil MSV-F2, DN 80, mit Messnippel, PN 16, Flansch, Kvs 122,3m3/h

Das Danfoss Strangregulier- und Messventil MSV-F2 80 ist ein manuelles Ventil mit Flanschanschluss, konzipiert für den präzisen Abgleich und die Regulierung des Durchflusses in Heiz- und Kühlanlagen. Mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 16 eignet sich dieses Ventil für vielfältige Anwendungen, bei denen eine zuverlässige Durchflusskontrolle erforderlich ist. Der Kvs-Wert von 122,3 m³/h ermöglicht eine effiziente Anpassung an die jeweiligen Systemanforderungen.
Wofür wird das Danfoss MSV-F2 80 eingesetzt?Das Danfoss Strangregulier- und Messventil MSV-F2 80 dient dem hydraulischen Abgleich und der präzisen Regulierung der Durchflussmenge in Heiz- und Kühlanlagen. Es verfügt über eine Absperrfunktion und kann sowohl in der Vorlauf- als auch in der Rücklaufleitung montiert werden. Das Ventil ist speziell für Heizungswasser geeignet.
Welche Funktionen und Ausstattungsmerkmale bietet das Ventil?Das Ventil ist mit einer Positionsanzeige und einem Ventilhubbegrenzer ausgestattet, der in das Handrad integriert ist. Dies ermöglicht eine präzise Einstellung und Kontrolle der Ventilstellung. Die gewählte Einstellung kann blockiert werden, um unbeabsichtigte Änderungen zu verhindern. Ein Messnippel ist für die Durchflussmessung vorhanden. Die Ventileigenschaften können mit Messgeräten wie dem PFM 1000/PFM 100 eingestellt werden.
Aus welchem Material besteht das MSV-F2 80 und für welche Bedingungen ist es geeignet?Das Gehäuse und das Oberteil des Ventils bestehen aus robustem Gusseisen EN-GJL 250 (GG 25). Die Oberfläche ist beschichtet, was zu einer hohen Beständigkeit und Langlebigkeit beiträgt. Das Ventil ist asbestfrei gefertigt. Es ist für Heizungswasser geeignet, jedoch nicht für Leitungs- oder warmes Trinkwasser. Die Medientemperatur im Dauerbetrieb liegt zwischen -10 °C und 130 °C bei einer Druckstufe von PN 16. Der maximale Druckunterschied bei 20 °C beträgt 150.
Technische Daten
Anschluss: Flansch nach DIN EN 1092-2
Nenndurchmesser: DN 80
Kvs-Wert: 122,3 m³/h
Druckstufe: PN 16
Medientemperatur: -10 °C bis 130 °C
Werkstoff Gehäuse: Gusseisen EN-GJL 250 (GG 25)
Max. Druckunterschied bei 20 °C: 150
Mit Messnippel: Ja
Mit Positionsanzeige: Ja
Geeignet für Heizungswasser: Ja

Das Danfoss Strangregulier- und Messventil MSV-F2 80 stellt eine zuverlässige Lösung für den hydraulischen Abgleich und die präzise Durchflussregulierung in Heiz- und Kühlanlagen dar. Mit seiner robusten Gusseisenkonstruktion, einem Nenndurchmesser von DN 80 und einem Kvs-Wert von 122,3 m³/h ermöglicht es eine stabile Systemleistung. Die einfache Handhabung durch das Handrad mit integrierter Hubbegrenzung und die Möglichkeit zur Einstellungssicherung tragen zur Effizienz und Betriebssicherheit bei.
