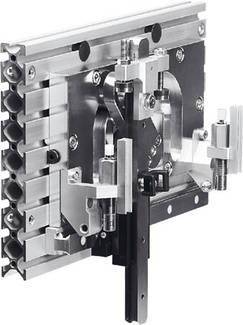

Abbildung ähnlich
FESTO 533605 HSP-12-AS Handlingmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 2.745,00 / Stück)
€ 2.745,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 12
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Antriebsschaft
- Kreuzführung
- zwangsgeführter Bewegungsablauf
- Max. Antriebsmoment am Antriebsschaft: 1,25 Nm
- Max. Axialkraft am Antriebsschaft: 18 N
- Max. Moment Mx dynamisch: 1,1 Nm
- Max. Moment Mx statisch: 5 Nm
- Max. Moment My dynamisch: 1,1 Nm
- Max. Moment My statisch: 5 Nm
- Max. Moment Mz dynamisch: 1,1 Nm
- Max. Moment Mz statisch: 5 Nm
- Max. Radialkraft am Antriebsschaft: 45 N
- Maximale Nutzlast: 0,5 kg
- Min. Taktzeit: 0,6 s
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 1.800 g
- Theoretische Kraft bei 6 bar: 40 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit: ±0,01 mm
- Y-Hub: 52 ... 68 mm
- Z-Hub: 20 ... 30 mm
- Z-Hub Arbeitshub: 15 mm
- Produkt-Art
Handlingmodul
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
antriebslos mit Lagerung und Schaft
- Herst.-Teilenr.
533605
- Gewicht
1800 g
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSP-12-AS
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204280 FESTO 533605 HSP-12-AS Handlingmodul
Beschreibung
Handlingmodul HSP-12-ASLABS-Konformität: VDMA24364-B2-LEinbaulage: FührungsschieneUmgebungstemperatur: 0Baugröße: 12Produktgewicht: 1800 GBefestigungsart: mit DurchgangsbohrungKonstruktiver Aufbau: AntriebsschaftWerkstoff Halter: Aluminium-KnetlegierungDämpfung: Geräuschdämpfung über PufferPositionserkennung: für NäherungsschalterVerdrehsicherung/Führung: KreuzführungTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi: 40 NWiederholgenauigkeit: ±0,01 mmWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx statisch: 5 NMMax. Moment My statisch: 5 NMMax. Moment Mz statisch: 5 NMY-Hub: 52Z-Hub: 20Z-Arbeitshub: 15 MMMinimale Taktzeit: 0.6 SMax. Moment Mx dynamisch: 1.1 NMMax. Moment My dynamisch: 1.1 NMMax. Moment Mz dynamisch: 1.1 NMMax. Nutzlast: 0.5 KGMaximale Prozesskraft in Y-Richtung: 30 NBefestigung Front Unit: mit DurchgangsbohrungWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Seitenteile: Aluminium-KnetlegierungWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMax. Antriebsmoment am Antriebsschaft: 1.25 NMMax. Axialkraft am Antriebsschaft: 18 NMax. Radialkraft am Antriebsschaft: 45 N
