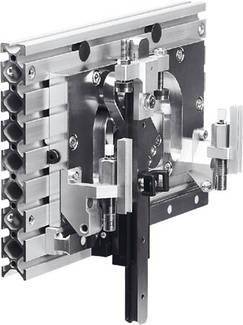

FESTO 533621 HSP-25-AS Handlingmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 3.915,83 / Stück)
€ 4.629,17
-15 %
€ 3.915,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Baugröße: 25
- Befestigung Front Unit: mit Durchgangsbohrung
- Befestigungsart: mit Durchgangsbohrung
- mit Nutensteinen
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dämpfung: CC: Stoßdämpfer beidseitig
- weiche Kennlinie
- Einbaulage: Führungsschiene
- senkrecht
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Konstruktiver Aufbau: Antriebsschaft
- Kreuzführung
- zwangsgeführter Bewegungsablauf
- Max. Antriebsmoment am Antriebsschaft: 5 Nm
- Max. Axialkraft am Antriebsschaft: 50 N
- Max. Moment Mx dynamisch: 3,2 Nm
- Max. Moment Mx statisch: 15 Nm
- Max. Moment My dynamisch: 3,2 Nm
- Max. Moment My statisch: 15 Nm
- Max. Moment Mz dynamisch: 3,2 Nm
- Max. Moment Mz statisch: 15 Nm
- Max. Radialkraft am Antriebsschaft: 120 N
- Maximale Nutzlast: 1,5 kg
- Min. Taktzeit: 1 s
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 6.200 g
- Theoretische Kraft bei 6 bar: 65 N
- Umgebungstemperatur: 0 ... 60 °C
- Verdrehsicherung/Führung: Kreuzführung
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Seitenteile: Aluminium-Knetlegierung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit: ±0,02 mm
- Y-Hub: 130 ... 170 mm
- Z-Hub: 50 ... 70 mm
- Z-Hub Arbeitshub: 25 mm
- Produkt-Art
Handlingmodul
- Herst.-Teilenr.
533621
- Gewicht
6200 g
- Typ
HSP-25-AS
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204296 FESTO 533621 HSP-25-AS Handlingmodul
Beschreibung
533621 HSP-25-AS Handlingmodul
