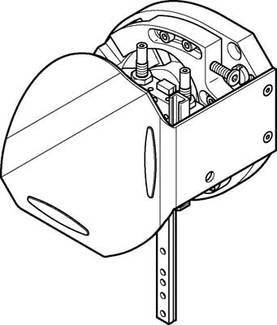

Abbildung ähnlich
FESTO 540233 HSW-12-AS-SD Handlingmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 3.365,00 / Stück)
€ 3.365,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Arbeitshub: 15 ... 25 mm
- Baugröße: 12
- Befestigungsart: mit Durchgangsbohrung und Zentrierhülse
- Dämpfung: Geräuschdämpfung über Puffer
- Einbaulage: beliebig
- Konstruktiver Aufbau: Antriebsschaft
- Linearführung plus Drehlagerung
- zwangsgeführter Bewegungsablauf
- Max. Antriebsmoment am Antriebsschaft: 1,25 Nm
- Max. Axialkraft am Antriebsschaft: 18 N
- Max. Linearhub bei 90° Schwenkwinkel: 142/142 mm
- Max. Moment Mx: 1,5 Nm
- Max. Moment My: 1,5 Nm
- Max. Moment Mz: 1,5 Nm
- Max. Prozesskraft in Y-Richtung: 35 N
- Max. Radialkraft am Antriebsschaft: 45 N
- Maximale Nutzlast: 1 kg
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 3.000 g
- Umgebungstemperatur: 0 ... 60 °C
- Werkstoff Anschläge: hochlegierter Stahl
- Werkstoff Deckel: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Federdruckstück: hochlegierter Stahl
- Werkstoff Grundplatte: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Halter: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Kreuzführung: Vergütungsstahl
- Werkstoff Kulissen: Einsatzstahl
- gehärtet
- Werkstoff Schwenkhebel: Einsatzstahl
- brüniert
- Werkstoff Sensorschiene: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Steg: Aluminium-Knetlegierung
- eloxiert
- Werkstoff Stellschraube: hochlegierter Stahl
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit Endlagen: +/-0,02 mm
- Z-Hub: 80 ... 100 mm
- Produkt-Art
Handlingmodul
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HSW-12-AS-SD
- Herst.-Teilenr.
540233
- Gewicht
3000 g
- Betriebstemperatur (max.)
60 °C
- Betriebstemperatur (min.)
0 °C
- Typ
HSW-12-AS-SD
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204395 FESTO 540233 HSW-12-AS-SD Handlingmodul
Beschreibung
Handlingmodul HSW-12-AS-SDLABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigUmgebungstemperatur: 0Baugröße: 12Produktgewicht: 3000 GBefestigungsart: mit Durchgangsbohrung und ZentrierhülseKonstruktiver Aufbau: AntriebsschaftWerkstoff Deckel: Aluminium-KnetlegierungWerkstoff Halter: Aluminium-KnetlegierungDämpfung: Geräuschdämpfung über PufferPositionserkennung: für NäherungsschalterWerkstoff Anschläge: hochlegierter StahlMax. Moment Mx: 1.5 NMMax. Moment My: 1.5 NMMax. Moment Mz: 1.5 NMZ-Hub: 80Max. Nutzlast: 1 KGMaximale Prozesskraft in Y-Richtung: 35 NWerkstoff Federdruckstück: hochlegierter StahlWerkstoff Grundplatte: Aluminium-KnetlegierungWerkstoff Kreuzführung: VergütungsstahlWerkstoff Schwenkhebel: EinsatzstahlWerkstoff Kulissen: EinsatzstahlWerkstoff Sensorschiene: Aluminium-KnetlegierungWerkstoff Steg: Aluminium-KnetlegierungWerkstoff Stellschraube: hochlegierter StahlMax. Antriebsmoment am Antriebsschaft: 1.25 NMMax. Axialkraft am Antriebsschaft: 18 NMax. Radialkraft am Antriebsschaft: 45 NArbeitshub: 15Max. Linearhub bei 90° Schwenkwinkel: 142/142 mmWiederholgenauigkeit Endlagen: +/-0,02 mm
