Name: HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück
Brand: HARTING
SKU: 933990818
Availability: InStock

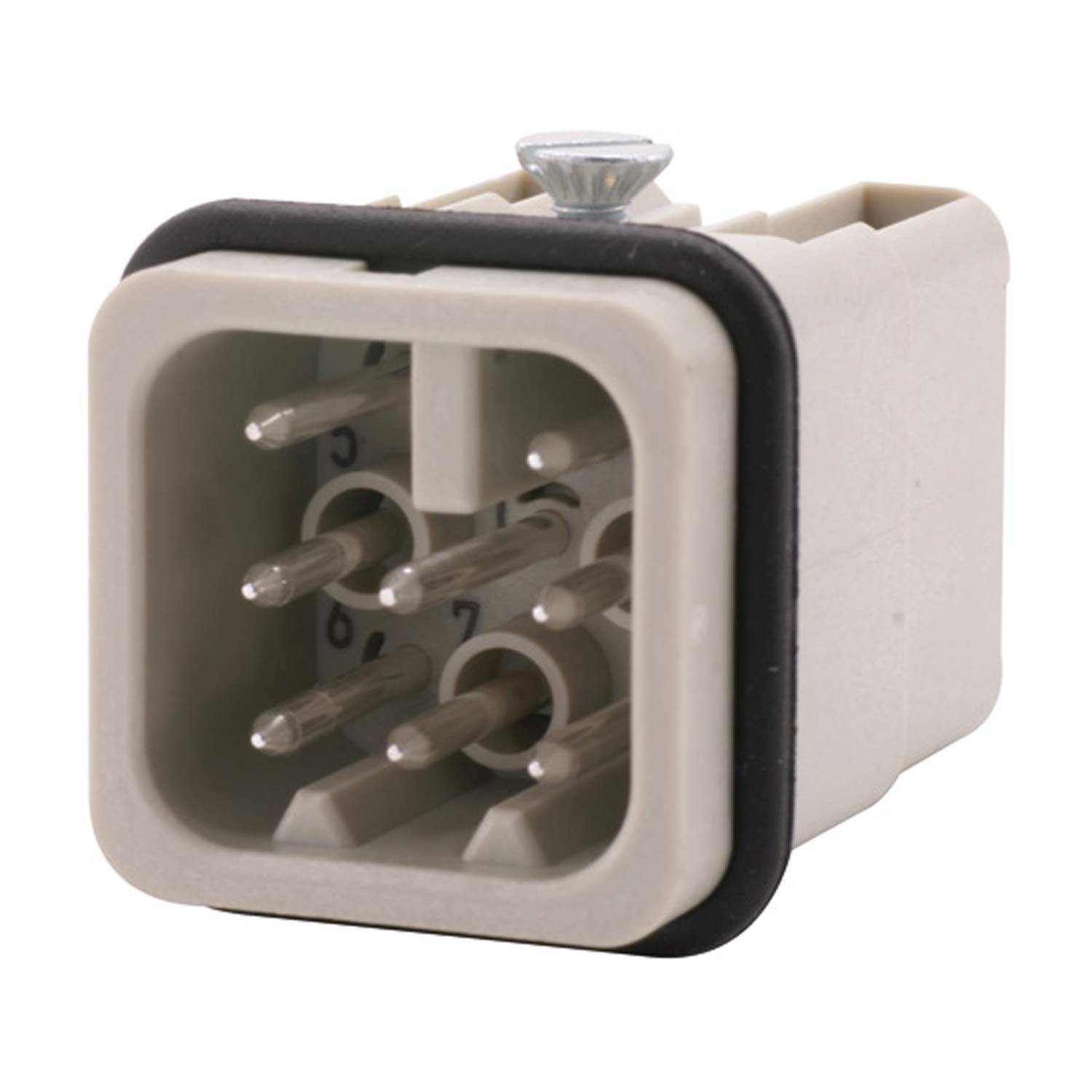

HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-0

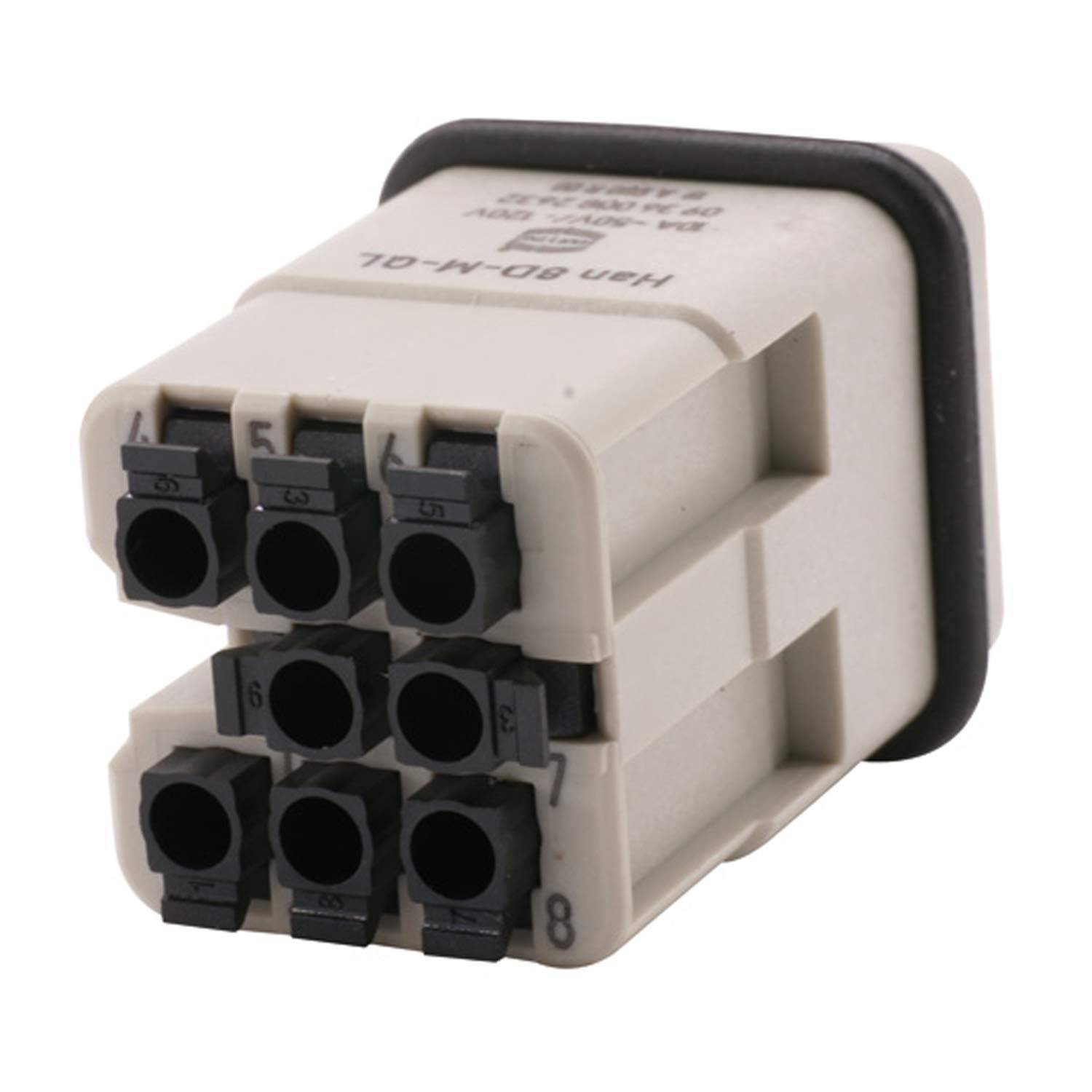

HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-1

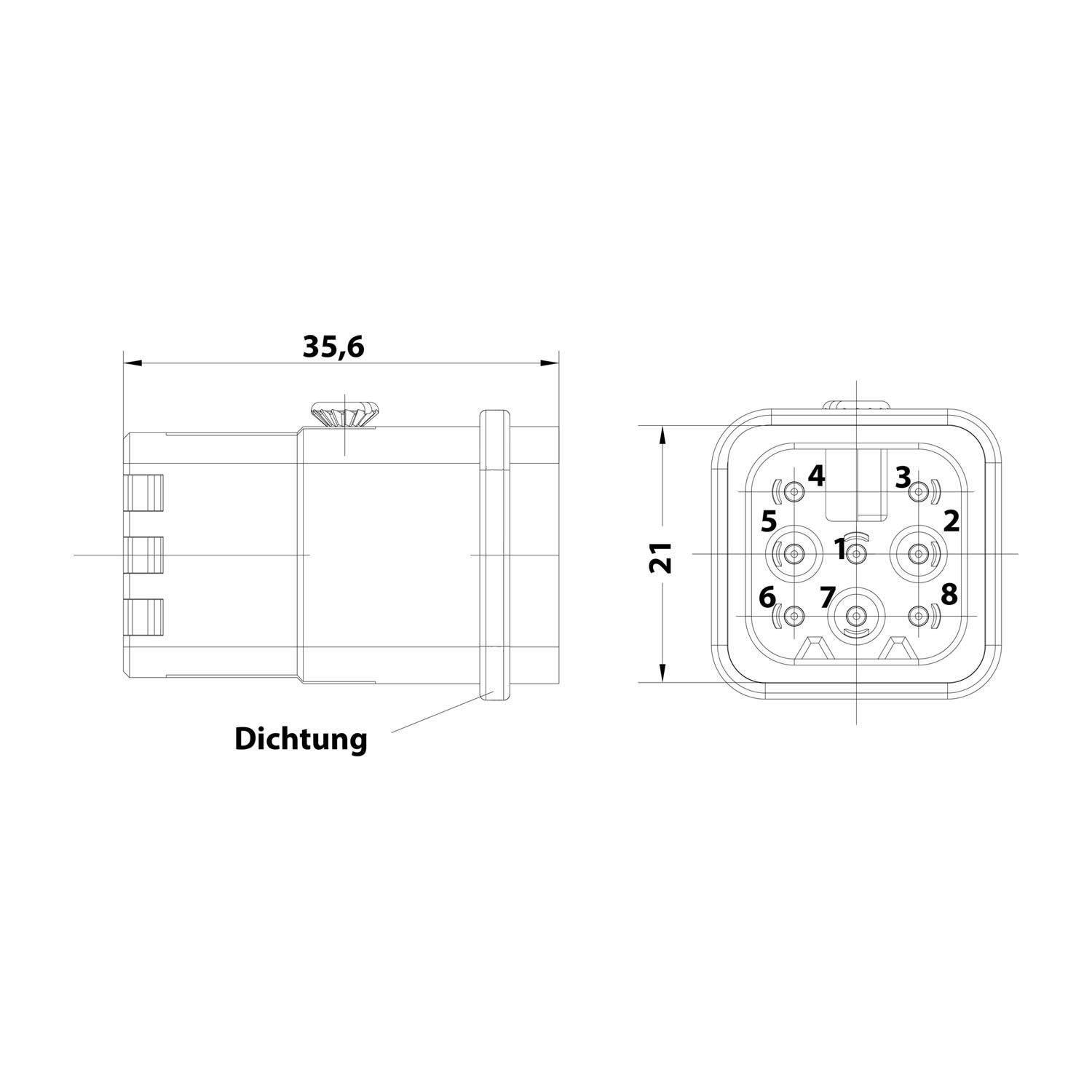

HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück-2

1/3

Produkt-Art

Steckverbinder

Serie

Han® D

Gesamtpolzahl

Leiterquerschnitt (min.)

0.25 mm²

Leiterquerschnitt (max.)

1.5 mm²

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

23 Stück

Verkauf und Versand:

Stecker Express GmbH - Österreich Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 24,39 / Stück)

€ 24,39

steuerfreie IGL

€ 9,95

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Technische Daten

Typ: 8D Quick-Lock Einsatz
Bauart: Stifteinsatz (M)
Polzahl: 8-polig
Beschriftung: 1 - 8
Anschlusstechnik: Quick-Lock-Anschluss
Bemessungsspannung / AC/DC: AC 50V/DC 120V
Bemessungsspannung / nach UL: 50V
Bemessungsspannung / nach CSA: 50V
Bemessungsstrom / Strom: 10A
Bemessungsstoßspannung: 0,8kV
Verschmutzungsgrad: 3
Durchgangswiderstand: <=3,0mOhm
Isolationswiderstand: >=10Ohm
Querschnitt / mm²: 0,25mm² - 1,5mm²
Querschnitt / AWG: AWG24 - AWG16
Abisolierlänge / Länge: 10,0mm
Maße / Länge: 35,6mm
Maße / Breite: 21,0mm
Maße / Höhe: 21,0mm
Ader Aderdurchmesser max.: 3,0mm
Temperaturbereich: -40°C bis 125°C
Steckzyklen: >=500
Passend für: 3A-Gehäuse
Werkstoff / Isolierstoff: Polyamid (PA)
Werkstoff / Kontakt: Kupferlegierung
Werkstoff / Kontaktoberfläche: hartversilbert
Werkstoff / Dichtung: Nitril-Butadien-Kautschuk (NBR)
Farbe / Farbton: kieselgrau RAL 7032
Zulassungen / Normen / Brandverhalten nach UL: HB nach UL94
Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug.
Merkmale: - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie.
Merkmale: - Steckkompatibel mit 8U-Crimpeinsatz.
Merkmale: - Vibrations- und schockfest.
Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig

Produkt-Art: Steckverbinder

Serie: Han® D

Besonderheiten: Feldkonfektion (werkzeuglos)

Polzahl: 8

Gesamtpolzahl: 8

Leiterquerschnitt (min.): 0.25 mm²

Leiterquerschnitt (max.): 1.5 mm²

Steckzyklen: >=500

Bemessungsstrom: 10 A

Inhalt: 1 St.

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 933990818 HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A - 1 Stück

Beschreibung

09360082632 HARTING Han 8D Stifteinsatz (M) Quick-Lock-Anschluss, 8-polig AC 50V / DC 120V, 10A: Typ: 8D Quick-Lock Einsatz Bauart: Stifteinsatz (M) Polzahl: 8-polig Beschriftung: 1 - 8 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: AC/DC: AC 50V/DC 120V nach UL: 50V nach CSA: 50V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 0,8kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=3,0mOhm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,25mm² - 1,5mm² AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 35,6mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 3A-Gehäuse Werkstoff: Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Dichtung: Nitril-Butadien-Kautschuk (NBR) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Steckkompatibel mit 8U-Crimpeinsatz. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 8 polig
