Name: IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 32
Brand: IMI Heimeier
SKU: 904060462
Availability: InStock

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 32-0

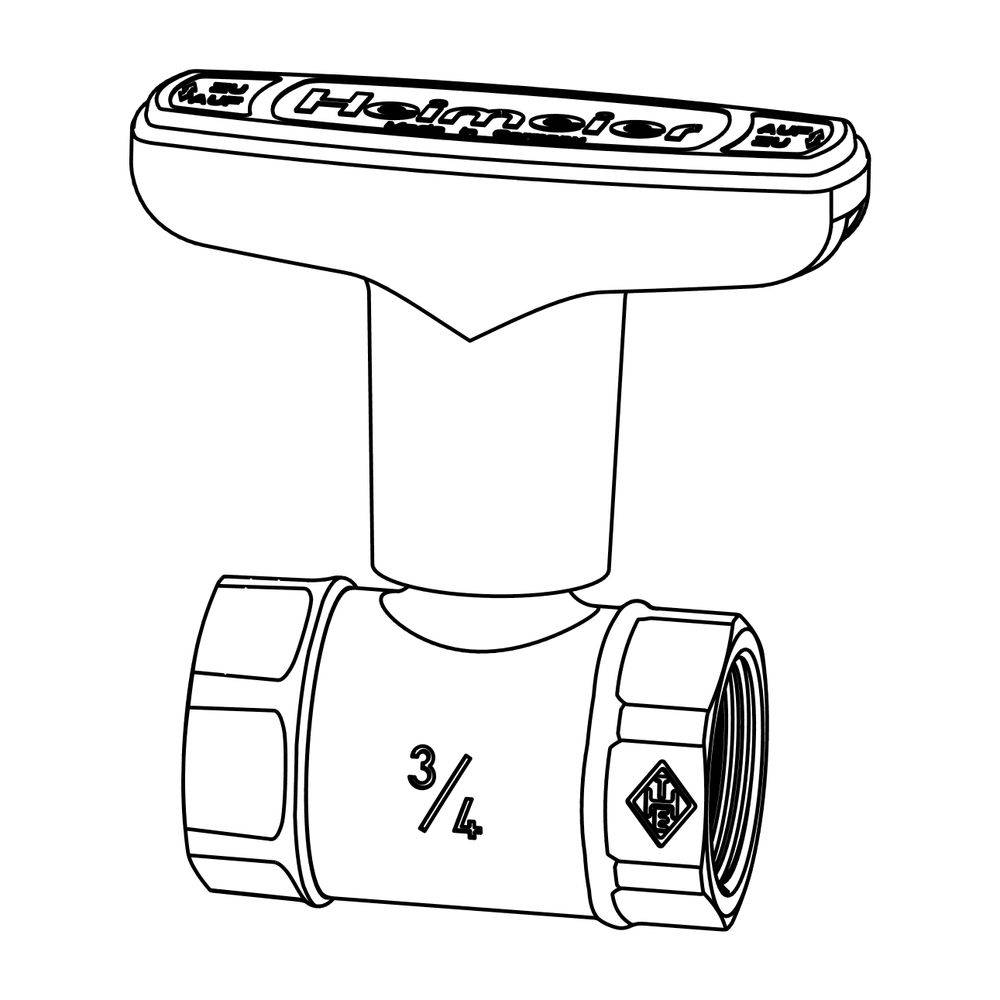

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 32-1

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 32-2

1/3

Datenblatt (PDF)

Sofort-Lieferung Mi., 21. Okt.

38 Stück

Verkauf und Versand:

muxx.io FlexCo Widerruf

Anzahl

Stück

Gesamt

€ 35,01

zzgl. MwSt.

€ 5,50

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

HEIMEIER Heizungs-Kugelhahn Gehäuse und Kugel aus korrosionsbestän- digem, entzinkungsfreiem Rotguß. Gehäuse rohrförmig für durchlaufende Wärmedäm- mung. Kugel mit glattem Durchgang. War- tungsfreie Spindelabdichtung durch zwei O-Ringe. Kugelabdichtung durch PTFE- Ringe. Knebel aus schlagfestem Kunst- stoff, Anschläge verdeckt. Knebel auch bei wärmegedämmten Gehäuse von außen be- dienbar. Anschluß Innengewinde für Gewinderohr. Zul. Betriebstemperatur TB 120 Grd. C. Nenndruck PN 16. Fabrikat: IMI Heimeier Typ: Globo H Ausführung: DN 32 Art.-Nr. 0600-05.000

Technische Daten

Hersteller-Warengruppe: Rohrarmaturen
Hersteller-Produktgruppe: IMI Heimeier
Hersteller-Artikelnummer: 0600-05.000
Ausführung: gerade
Anschluss 1: Innengewinde zylindrisch (BSPP)
Anschluss 2: Innengewinde zylindrisch (BSPP)
Werkstoffgüte: Bronze (Rg 5)
Werkstoff des Gehäuses: Bronze
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handgriff
Druckstufe Artikel: PN 10
Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
Mit Entleerungsventil: nein
Rohraußendurchmesser Anschluss 1: 32
Rohraußendurchmesser Anschluss 2: 32
Gehäusekonstruktion: 2-teilig
Volldurchgang: ja
Höhe Handgriff: 50
Länge Handgriff: 81
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Feuersicher: nein
Material Spindel: Bronze
Mit Ablassmöglichkeit (Anschluss): nein
Medizinisch sauber: nein
Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
Fettfrei: nein
Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Material Kugel: Bronze
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
VdS-geprüft: nein
KIWA-Prüfsiegel: nein

Material: Rotguss

Herst.-Teilenr.: 0600-05.000

Abm.: (Ø) 32 mm

Durchmesser: 32 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 904060462 IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 32

Beschreibung

Der IMI Heimeier Heizungskugelhahn Globo H mit Innengewinde und einem Nenndurchmesser von DN 32 ist ein vielseitiges Absperrorgan für Pumpenwarmwasser-Heizungsanlagen. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss, zeichnet er sich durch seine geringe Ausladung des Knebels aus, was eine fachgerechte Montage, beispielsweise nebeneinander auf Verteilern, ermöglicht.
Welche Materialien und Konstruktionsmerkmale zeichnen den Heizungskugelhahn aus?Das Gehäuse und die Kugel des Heizungskugelhahns bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5), was eine hohe Langlebigkeit sicherstellt. Die Gehäusekonstruktion ist rohrförmig gestaltet, um eine durchlaufende Wärmedämmung zu ermöglichen. Eine 2-teilige Gehäusekonstruktion und eine Kugel mit glattem Durchgang sind weitere Merkmale dieses Produkts. Die Spindel ist ebenfalls aus Bronze gefertigt.
Wie ist die Dichtung des Kugelhahns ausgeführt und wie erfolgt die Bedienung?Der Kugelhahn verfügt über eine wartungsfreie Spindelabdichtung durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Kugelabdichtung erfolgt mittels Polytetrafluorethylen (PTFE)-Ringen. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Dieser Knebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar, was die Handhabung erleichtert. Für die Installation ist kein Spezialwerkzeug erforderlich.
Für welche Anschlüsse und Anwendungen ist der Kugelhahn geeignet?Der Heizungskugelhahn ist mit Innengewinde für Gewinderohr (BSPP) ausgestattet und weist einen Nenndurchmesser von DN 32 (entspricht 1 1/4 Zoll) auf. Die Ausführung ist gerade und ermöglicht einen Volldurchgang. Er ist als Absperrorgan in Pumpenwarmwasser-Heizungsanlagen konzipiert und durch seine kompakte Bauweise besonders für die Montage auf Verteilern geeignet. Die zulässige Betriebstemperatur beträgt 120 Grd. C bei einem Nenndruck von PN 16.
Technische Daten
Nenndurchmesser: DN 32 (1 1/4 Zoll)
Nenndruck: PN 16
Zulässige Betriebstemperatur: 120 Grd. C
Werkstoff Gehäuse: Bronze (Rotguss)
Werkstoff Kugel: Bronze
Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Material Spindelabdichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Anschluss: Innengewinde zylindrisch (BSPP)
Ausführung: gerade
Volldurchgang: ja

Der IMI Heimeier Heizungskugelhahn Globo H bietet eine zuverlässige Absperrlösung für Heizungsanlagen. Mit seinem korrosionsbeständigen Rotgussgehäuse, dem Innengewinde DN 32 und einer zulässigen Betriebstemperatur von 120 Grd. C sowie einem Nenndruck von PN 16 ist er für anspruchsvolle Anwendungen ausgelegt. Die wartungsfreie Dichtung und die einfache Bedienung unterstreichen die Funktionalität dieses Kugelhahns.
