Name: IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 50
Brand: IMI Heimeier
SKU: 904059360
Availability: InStock

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 50-0

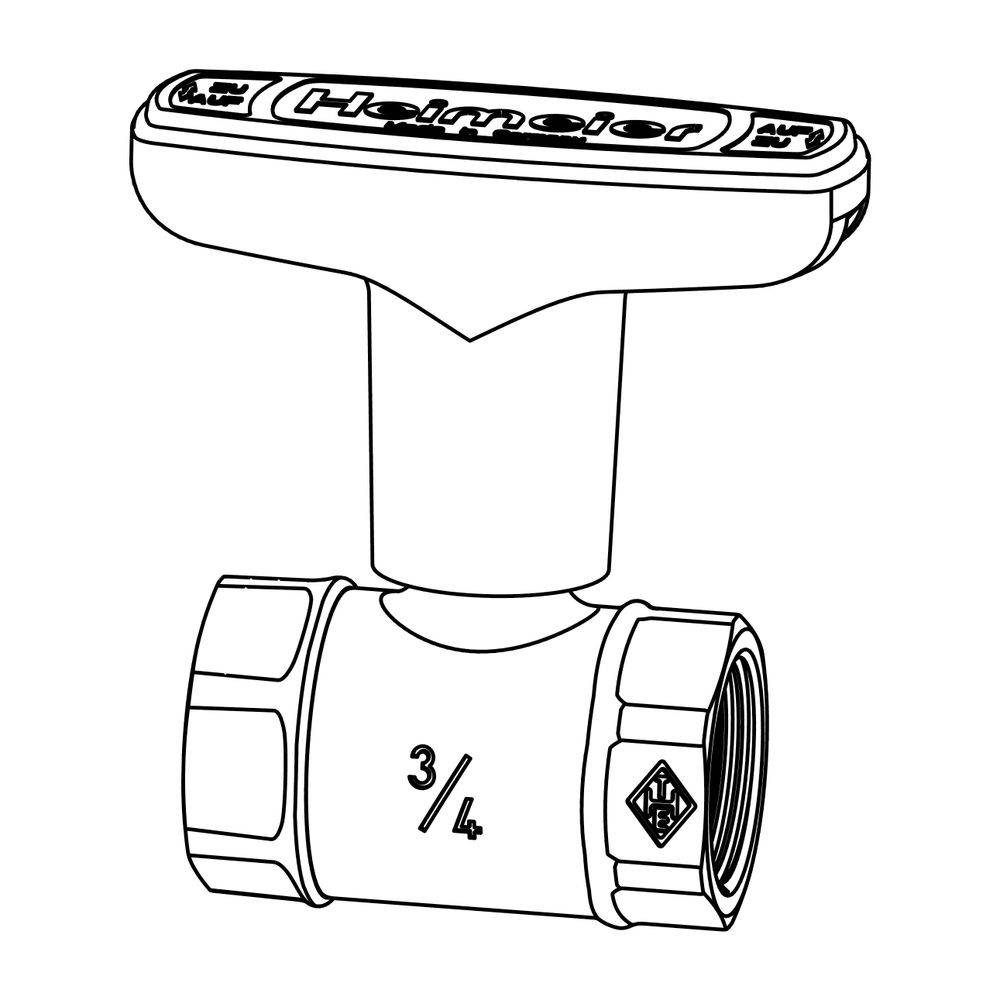

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 50-1

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 50-2

1/3

Datenblatt (PDF)

Sofort-Lieferung Mi., 21. Okt.

28 Stück

Verkauf und Versand:

muxx.io FlexCo Widerruf

Anzahl

Stück

Gesamt

€ 92,39

zzgl. MwSt.

€ 5,50

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

HEIMEIER Heizungs-Kugelhahn Gehäuse und Kugel aus korrosionsbestän- digem, entzinkungsfreiem Rotguß. Gehäuse rohrförmig für durchlaufende Wärmedäm- mung. Kugel mit glattem Durchgang. War- tungsfreie Spindelabdichtung durch zwei O-Ringe. Kugelabdichtung durch PTFE- Ringe. Knebel aus schlagfestem Kunst- stoff, Anschläge verdeckt. Knebel auch bei wärmegedämmten Gehäuse von außen be- dienbar. Anschluß Innengewinde für Gewinderohr. Zul. Betriebstemperatur TB 120 Grd. C. Nenndruck PN 16. Fabrikat: IMI Heimeier Typ: Globo H Ausführung: DN 50 Art.-Nr. 0600-08.000

Technische Daten

Hersteller-Warengruppe: Rohrarmaturen
Hersteller-Produktgruppe: IMI Heimeier
Hersteller-Artikelnummer: 0600-08.000
Ausführung: gerade
Anschluss 1: Innengewinde zylindrisch (BSPP)
Anschluss 2: Innengewinde zylindrisch (BSPP)
Werkstoffgüte: Bronze (Rg 5)
Werkstoff des Gehäuses: Bronze
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Handgriff
Druckstufe Artikel: PN 10
Nenndurchmesser Anschluss 2: 2 Zoll (50)
Mit Entleerungsventil: nein
Rohraußendurchmesser Anschluss 1: 50
Rohraußendurchmesser Anschluss 2: 50
Gehäusekonstruktion: 2-teilig
Volldurchgang: ja
Höhe Handgriff: 91
Länge Handgriff: 120
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Feuersicher: nein
Material Spindel: Bronze
Mit Ablassmöglichkeit (Anschluss): nein
Medizinisch sauber: nein
Nenndurchmesser Anschluss 1: 2 Zoll (50)
Fettfrei: nein
Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Material Kugel: Bronze
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
VdS-geprüft: nein
KIWA-Prüfsiegel: nein

Material: Rotguss

Herst.-Teilenr.: 0600-08.000

Abm.: (Ø) 50 mm

Durchmesser: 50 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 904059360 IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, DN 50

Beschreibung

Der IMI Heimeier Heizungskugelhahn Globo H mit Innengewinde und einem Nenndurchmesser von DN 50 ist ein vielseitiges Absperrorgan für Pumpenwarmwasser-Heizungsanlagen. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss, zeichnet er sich durch seine robuste Bauweise und einen glatten Volldurchgang aus. Dank der geringen Ausladung des Knebels eignet sich der Globo H ideal für die platzsparende Montage, beispielsweise nebeneinander auf Verteilern.
Welche Materialien und Konstruktionsmerkmale zeichnen den Globo H aus?Das Gehäuse und die Kugel des IMI Heimeier Heizungskugelhahns Globo H bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5). Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung konzipiert. Die Kugel ermöglicht einen glatten Durchgang, was einem Volldurchgang entspricht. Die Gehäusekonstruktion ist zweiteilig ausgeführt.
Wie ist die Abdichtung und Bedienung des Kugelhahns gestaltet?Die Spindelabdichtung des Globo H ist wartungsfrei und erfolgt mittels zweier O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Kugelabdichtung wird durch Polytetrafluorethylen (PTFE)-Ringe sichergestellt. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff mit verdeckten Anschlägen. Dieser Knebel ist auch bei einem wärmegedämmten Gehäuse von außen bedienbar. Für die Montage des Kugelhahns ist kein Spezialwerkzeug erforderlich.
Für welche Betriebsbedingungen ist der Heizungskugelhahn ausgelegt?Der IMI Heimeier Heizungskugelhahn Globo H verfügt über Innengewindeanschlüsse, die zylindrisch (BSPP) für Gewinderohre ausgeführt sind. Der Nenndurchmesser für beide Anschlüsse beträgt 2 Zoll (50), mit einem Rohraußendurchmesser von 50. Die zulässige Betriebstemperatur liegt bei 120 °C. Der Nenndruck ist mit PN 16 angegeben.
Technische Daten
Nenndurchmesser: DN 50 (2 Zoll)
Anschluss: Innengewinde zylindrisch (BSPP)
Ausführung: gerade
Volldurchgang: ja
Werkstoff Gehäuse: Bronze (Rotguss, Rg 5)
Material Kugel: Bronze
Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Zul. Betriebstemperatur: 120 °C
Nenndruck: PN 16

Der IMI Heimeier Heizungskugelhahn Globo H DN 50 bietet eine zuverlässige und langlebige Absperrlösung für Heizungsanlagen. Seine Konstruktion aus korrosionsbeständigem Rotguss, der glatte Volldurchgang und die wartungsfreie Abdichtung durch PTFE- und EPDM-Ringe ermöglichen eine hohe Betriebssicherheit. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Nenndruck von PN 16 ist dieser Kugelhahn für anspruchsvolle Anwendungen geeignet.
