Technische Daten

Hersteller-Serie: BOAX
Hersteller-Warengruppe: 20_Absperrklappen
Hersteller-Produktgruppe: BOAX-S/-SF, Absperrklappen
Hersteller-Artikelnummer: 42096718
AntrTyp: LP330
ArmAntr: Rastenhandhebel
BaulängeArm: EN 558-1-20
Baureihe: BOAX-SF
Hersteller: KSB
MaxBetrDr: 16
MaxMedTemp: 130
MinMedTemp: -10
Nenndruck: PN 10/16
Nennweite: DN150
Wst_ArmGeh: EN-GJS-400-15
Wst_Klappenscheibe: 1,4308
Wst_Ringbalg: EPDM-XU
Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Werkstoff des Gehäuses: Gusseisen
Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung: Bedienhebel
Standard: EN
Länge Bedienungselement: 330
Werkstoffgüte Spindel: rost- und säurebeständiger Stahl
Materialqualität Klappenblatt: rost- und säurebeständiger Stahl
Druckstufe Artikel: PN 16
Baulänge: 56
Druckstufe Flansch: PN 10/16
Max. Druckunterschied bei 20 °C: 12
Winkel der Spindel: 90
Fütterung Gehäuse: nicht austauschbar
Max. Druckunterschied als Endventil: 12
Durchlass: 150
FM-Prüfung: nein
UL-Prüfung: nein
ULC-Qualitätskennzeichen: nein
LPCB-Prüfung: nein
Klappenentwurf: zentrisch
Feuersicher: nein
Bedienhöhe: 298
Kvs-Wert: 2600
Material Spindel: rostfreier Stahl
Mediumtemperatur (Dauerbetrieb): -10 - 130
Nenndurchmesser: DN 150
Material Klappenblatt: rostfreier Stahl
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
KIWA-Prüfsiegel: nein
Gastec QA Prüfung: nein

Material: Ethylen-Propylen-Dien-Kautschuk

Herst.-Teilenr.: 42096718

UKCA: Ja

Beschreibung

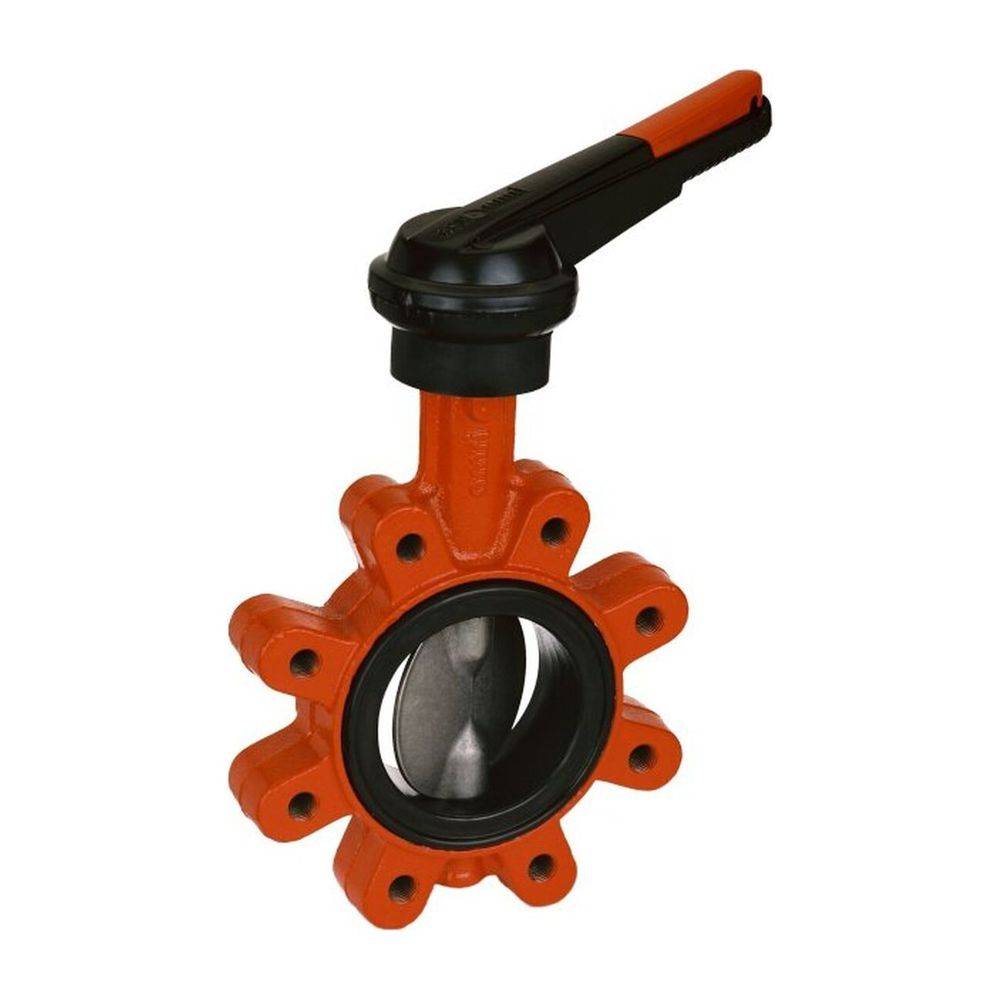

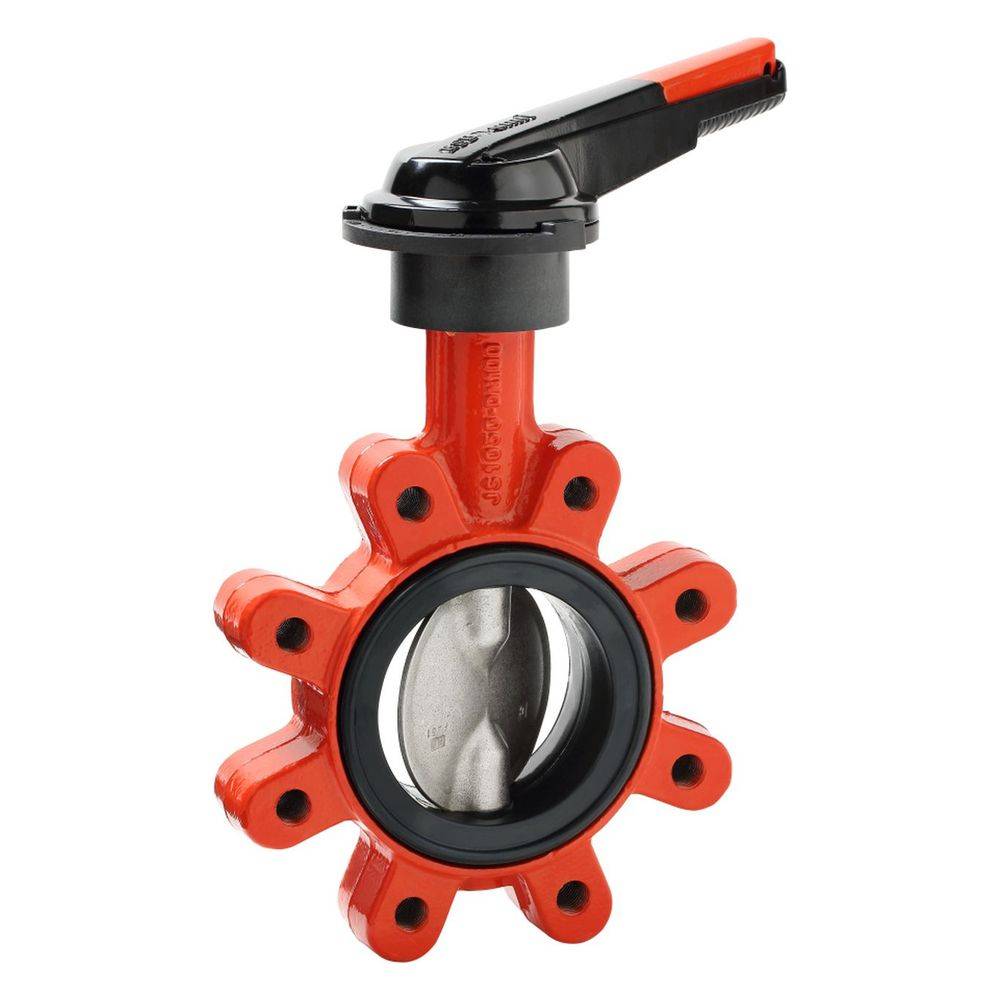

Die zentrische Absperrklappe BOAX-SF von KSB ist eine weichdichtende Armatur für den Einsatz in der Gebäudetechnik, insbesondere in Heizungs-, Lüftungs- und Klimaanlagen sowie für Trinkwasser. Das einteilige Gehäuse mit Gewindeflanschaugen ermöglicht eine beidseitige Abflanschbarkeit und den Einsatz als Endarmatur. Die Bedienung erfolgt über einen Rastenhandhebel mit 13 verriegelbaren Positionen.
Konstruktion und MaterialDie Armatur verfügt über eine integrierte Taupunktsperre sowie eine Wärmesperre und ist vollständig isolierbar. Die Klappenscheibe besteht aus Edelstahl 1.4308, der Ringbalg aus EPDM-XU. Das Gehäuse aus Gusseisen (EN-GJS-400-15) ist mit einem Außenanstrich in RAL 2002 versehen. Die Konstruktion ist wartungsfrei, silikonfrei und medienberührungsfrei gelagert.
Technische Daten
Nennweite: DN 150
Nenndruck: PN 10/16
Maximaler Betriebsdruck: 16 bar
Betriebstemperatur: -10 bis 130 °C
Baulänge: EN 558-1-20
Gehäusewerkstoff: Gusseisen (EN-GJS-400-15)
Scheibenwerkstoff: Edelstahl 1.4308
Dichtungswerkstoff: EPDM-XU
Bedienung: Rastenhandhebel LP 330
Kvs-Wert: 2600

Diese Absperrklappe bietet durch ihre robuste Bauweise und die Eignung als Endarmatur eine flexible Lösung für anspruchsvolle Anlagenkonfigurationen. Mit einem Nenndruck von PN 10/16 und einem Temperaturbereich von -10 bis 130 °C deckt sie ein breites Anwendungsspektrum ab. Die Kombination aus hochwertigen Materialien wie Edelstahl und EPDM-XU sowie die präzise Steuerung über den Rastenhandhebel ermöglichen eine zuverlässige Funktion im Dauerbetrieb.
