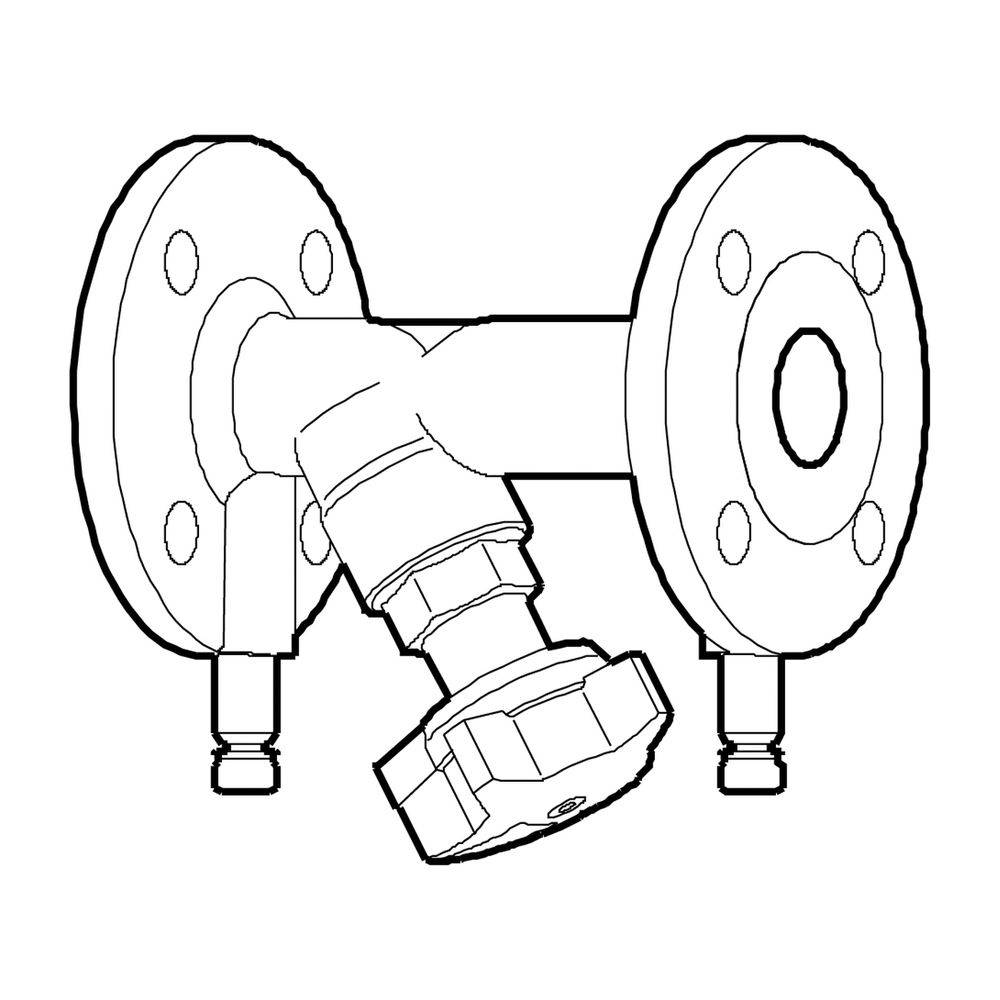

IMI TA Strangregulierventil STAF/STAF-SG, Nennweite DN 40 Nenndruck PN 25, Flanschanschluss

Das IMI TA Strangregulierventil STAF/STAF-SG mit Flanschanschluss ist für die präzise hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen konzipiert. Mit einem Nenndurchmesser von DN 40 und einem Nenndruck von PN 16/25 bietet es höchste Genauigkeit für hydraulische Systeme, insbesondere auf der Sekundärseite von Heizungs- und Kältesystemen. Das Ventil zeichnet sich durch eine stufenlose Voreinstellung und ein robustes Gehäuse aus Grauguss (STAF) oder Sphäroguss (STAF-SG) aus.

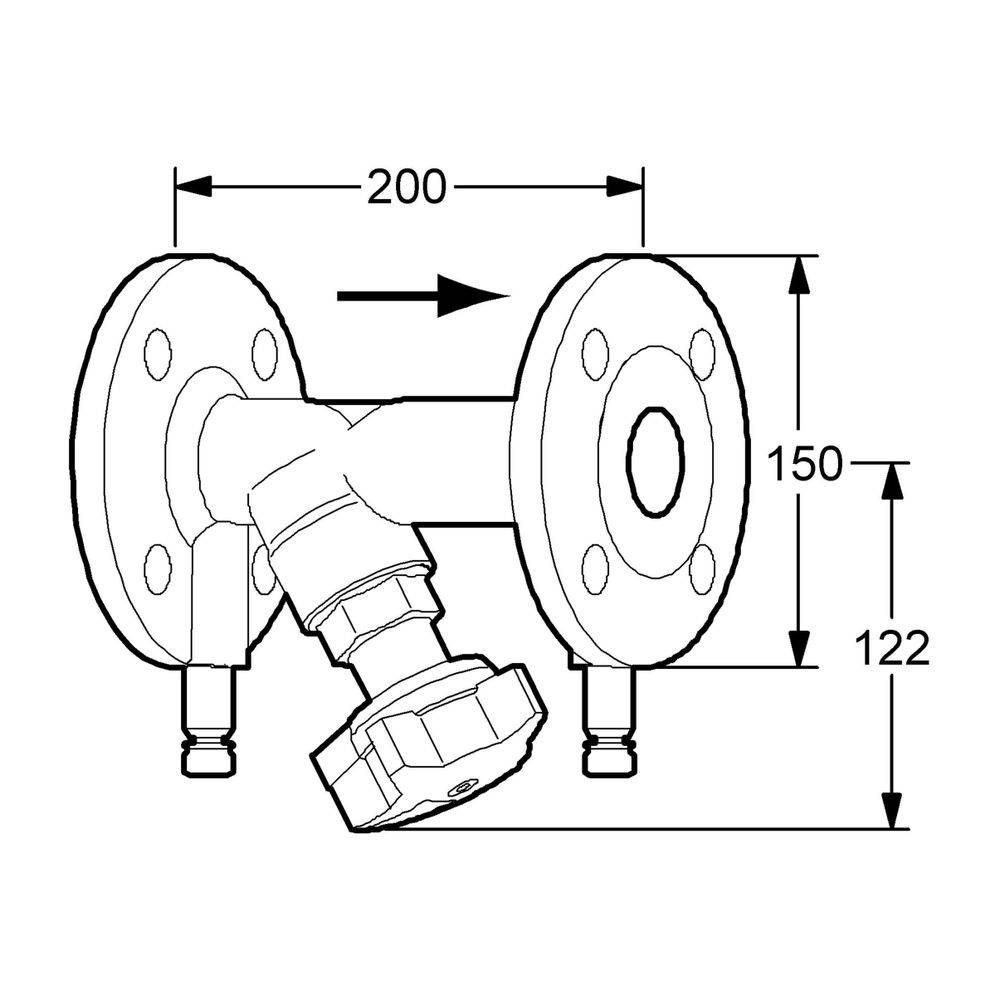

Welche Materialien und Bauweisen zeichnen das Ventil aus?Das Gehäuse des IMI TA Strangregulierventils STAF besteht aus Grauguss und das des STAF-SG aus Sphäroguss, beide nach GGG 50 DIN 1693. Die Innengarnitur ist aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C gefertigt, was eine lange Lebensdauer sicherstellt. Das Ventil ist in Schrägsitzbauweise ausgeführt. Die Flansche entsprechen der Norm ISO 7005-2, und die Baulänge ist nach ISO 5752 Serie 1, DIN 3202 T1 F1 genormt. Ein Oberflächenschutz durch Beschichtung ist vorhanden.
Welche Funktionen bietet das Strangregulierventil?Das Ventil ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung, deren Wert digital im Handrad angezeigt wird. Die Voreinstellung ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Für die präzise Druckverlust- und Durchflussmessung sind selbstdichtende Messnippel integriert, die zweifach dichtend ausgeführt sind. Alle Bedienungselemente sind auf der Handradseite angeordnet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sowie eine Sitzdichtung mit Kegel und EPDM-O-Ring sichert eine zuverlässige Funktion. Das Ventil ist für Handbedienung geeignet und erfordert kein Spezialwerkzeug für Installation oder Wartung.
Für welche Einsatzbereiche und Temperaturen ist das Ventil geeignet?Das IMI TA Strangregulierventil STAF/STAF-SG ist für einen breiten Betriebstemperaturbereich von -10 °C bis +120 °C ausgelegt. Es ist speziell für Heizungswasser geeignet und unterstützt einen Nenndruck von PN 16/25. Der Kvs-Wert beträgt 19,2, was eine effiziente Durchflussregelung ermöglicht. Der Winkel der Spindel liegt bei 45 Grad.
Technische Daten
Nenndurchmesser: DN 40
Nenndruck: PN 16/25
Anschluss: Flansch
Werkstoff Gehäuse: Grauguss (STAF) / Sphäroguss (STAF-SG)
Betriebstemperatur: -10 °C bis +120 °C
Kvs-Wert: 19,2
Druckstufe Artikel: PN 25
Druckstufe Flansch: PN 25
Winkel der Spindel: 45
Mit Messanschluss: Ja

Das IMI TA Strangregulierventil STAF/STAF-SG in DN 40 bietet eine präzise und zuverlässige Lösung für die hydraulische Einregulierung in Heizungs- und Kältesystemen. Mit seiner stufenlosen Voreinstellung, den integrierten Messnippeln und einem breiten Betriebstemperaturbereich von -10 °C bis +120 °C sichert es eine effiziente Durchflussregelung. Die Ausführung für PN 16/25 und ein Kvs-Wert von 19,2 unterstreichen die Leistungsfähigkeit dieses Ventils.
