Abbildung ähnlich

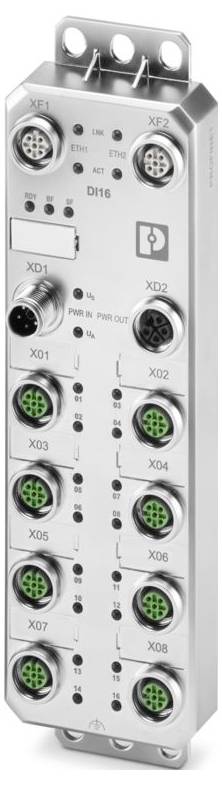

Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
16 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 332,25
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Axioline E
- Bauform: Stand-alone
- Polzahl: 5
- Anschlussart: M12-Steckverbinder
- Anzugsdrehmoment: 0,4 Nm
- Breite: 60 mm
- Höhe: 212 mm
- Tiefe: 30,2 mm
- Material Gehäuse: Zinkdruckguss
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65/IP67/IP69;IK08 (Stoßfestigkeitsgrad)
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C;-40 °C ... 70 °C (Erweitert, siehe Kapitel "Einsatz unter extremen Umgebungsbedingungen" im Datenblatt)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
- Montageart: Schraubmontage
- Isolationseigenschaften: Isolationseigenschaften
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Übertragungsgeschwindigkeit: 100 MBit/s (mit Autonegotiation)
- Prüfdauer: 14 Tage
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 18 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: 4-Leiter
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 %
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leitungslänge: max. 30 m (zum Sensor)
- Stromaufnahme: typ. 4 mA;max. 16 A
- Temperatur: 25 °C ±1 K
- Schutzbeschaltung: Verpolschutz | ja;Kurzschlussschutz | ja;Überlastschutz | ja
- Unterstützte Protokolle: HTTP;SNMP v1
- Benennung: Versorgung der Aktorik (UA) für weitere Geräte
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Schraubanschluss nach IEC 61076-2-111
- Device ID: 0183hex
- Vendor ID: 00B0hex
- Benennung Eingang: Digitale Eingänge
- Beschreibung des Eingangs: IEC 61131-2 Typ 1 und Typ 3
- Anzahl der Eingänge: 16
- Digital:: Digital:
- Eingangsspannungsbereich "0"-Signal: 0 V ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Eingangsfilterzeit: 3000 µs;1000 µs (Default);< 100 µs (Filter deaktiviert)
- Versorgungsspannung: 24 V DC (Nennspannung)
- Gerätefunktion: PROFINET-Device
- PROFINET: PROFINET
- Conformance Class: C (IRT switch)
- Absicherung: max. 16 A
- Nenneingangsspannung UIN: 24 V DC
- Nenneingangsstrom bei UIN: typ. 2,5 mA
- Sensorstrom je Kanal: max. 2 A (aus US)
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfung (Schadgas): Prüfung (Schadgas)
- Prüfnorm: DIN EN 60068-2-52
- Luftfeuchtigkeit (relativ): 75 % ±3 %
- Volumenkonzentration H2S (Schwefelwasserstoff): 10 ppb ±5 ppb
- Volumenkonzentration NO2 (Stickstoffdioxid): 200 ppb ±20 ppb
- Volumenkonzentration Cl2 (Chlor): 10 ppb ±5 ppb
- Volumenkonzentration SO2 (Schwefeldioxid): 200 ppb ±20 ppb
- Versorgung: Sensorik: Versorgung: Sensorik
- Versorgung: Aktorik: Versorgung: Aktorik
- Prüfung (Salzsprühnebel): Prüfung (Salzsprühnebel)
- Anzahl der Zyklen: 4
- Testschritte je Zyklus: 2
- Prüfdauer (Gesamt): 168 h
- Testschritt (Salznebel): 2 h mit 5 % ±0,5 % NaCl, pH-Wert 6,5...7,2 bei 35 °C ±2 K
- Testschritt (Luftfeuchtigkeit): 166 h mit 93 % ±3 % Luftfeuchtigkeit bei 40 °C ±2 K
- Systemspezifische Protokolle: PROFINET-Protokolle LLDP;PROFINET-Protokolle MRP-Client;PROFINET-Protokolle DCP;PROFINET-Protokolle DCE/RPC
- Update-Rate: 1 ms
- Unterstützte Funktionalität: FSU < 600 ms;I&M-Funktionen
- Prüfspannung: 24-V-Versorgung (Logik- und Sensorversorgung US) / Funktionserde: 800 V DC, 1 min
- Prüfspannung: 24-V-Versorgung (Aktorversorgung UA) / 24-V-Versorgung (Logik- und Sensorversorgung US): 800 V DC, 1 min
- Prüfspannung: 24-V-Versorgung (Aktorversorgung UA) / Funktionserde: 800 V DC, 1 min
- Sensorsummenstrom: max. 2 A (je Gerät)
- Produkt-Art
Digitalmodul
- Typ
AXL E PN DI16 M12 6M-L
- Anzahl digitale Eingänge max.
16
- Anzahl Eingänge max.
16
- Anzahl Eingänge
16 x
- Betriebsspannung
24 V/DC
- Höhe
212 mm
- Länge
30.2 mm
- Breite
60 mm
IP65/IP67/IP69
IK08
- Abm.
(L x B x H) 30.2 x 60 x 212 mm
- Anschlusstechnik
4-Leiter
- Anschluss
M12-Steckverbinder
- Max. Stromaufnahme
16 A
- Feldbussystem
PROFINET
- Herst.-Teilenr.
1300834
- Ausführung
Stand-alone
- Montageart (Details)
Schraubmontage
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Logikspannung U
24 V/DC
- Tiefe
30.2 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitalmodul 24 V/DC
Beschreibung
Axioline E, Digitaleingabegerät, PROFINET, M12-Steckverbinder, D-kodiert, Digitale Eingänge: 16, 24 V DC, Anschlusstechnik: 4-Leiter, Schutzart: IP65/IP67/IP69
Lieferumfang
- Geliefert wird: Phoenix Contact Digitalmodul AXL E PN DI1#1300834, Verpackungseinheit: 1 Stk., EAN: 4063151544843
