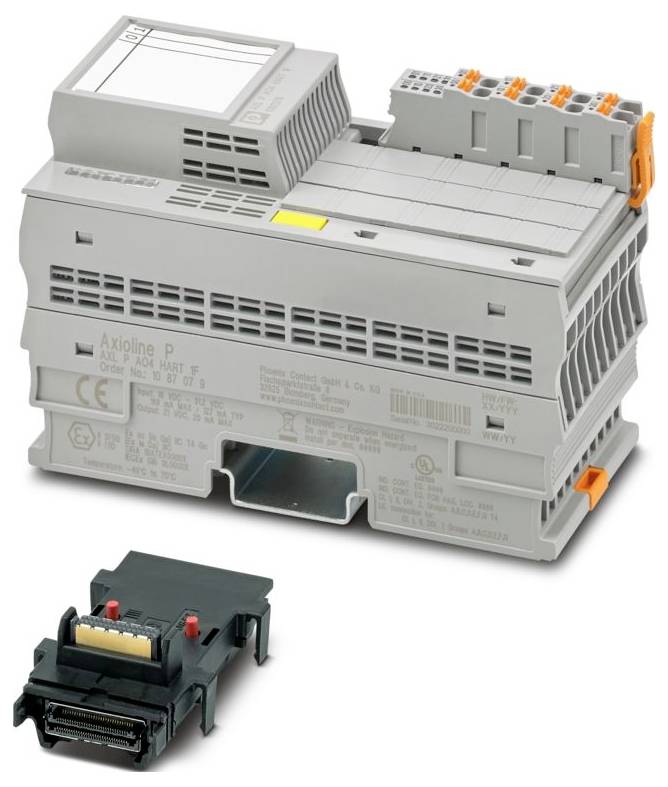

Abbildung ähnlich
Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
7 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 661,15
steuerfreie IGL
Kostenfreier Versand
Nur noch 7 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Axioline P
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 53,6 mm
- Höhe: 126,1 mm
- Tiefe: 77,14 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline P-Steckverbinder
- Abisolierlänge: 8 mm
- Einbaulage: beliebig (kein Temperatur-Derating)
- ATEX: ATEX
- IECEx: IECEx
- Übertragungsgeschwindigkeit: 100 MBit/s
- Kennzeichnung: Class I, Division 2, Groups A, B, C, D, T4;Class I, Zone 2, IIC T4
- UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4
- Maximale Verlustleistung bei Nennbedingung: 2,55 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
- Lieferumfang: inklusive Bussockelmodul und Stecker
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
- Zertifikat: E196811
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 135 mA;typ. 110 mA
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation".
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Besondere Eigenschaften: HART-Funktionalität
- CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
- Ex-Daten: Ex-Daten
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China-Ex: CCC / China-Ex
- Anzahl der Ausgänge: 4 (HART)
- Benennung Ausgang: Analoge Ausgänge
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Analog:: Analog:
- Versorgungsspannung: 5 V DC (über Bussockelmodul)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Hinweis zur Anschlusstechnik: geschirmt, paarig verdrillt
- Modul: Modul
- Eingabeadressraum: 32 Byte (Firmware 1.00);40 Byte (ab Firmware 1.02)
- Ausgabeadressraum: 8 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 60 Hz, 1 min
- Datenformate: Inline, S7-kompatibel, Standardformatierung
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 60 Hz, 1 min
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
- Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
- Prüfspannung: Analoge Eingänge / Funktionserde: 500 V AC, 60 Hz, 1 min
- Auflösung D/A-Wandler: 16 Bit
- Ausgabewertdarstellung: 16 Bit
- Prozessdaten-Update: 1,9 ms (Latenz des analogen Ausgangs)
- Axioline P-Lokalbus: Axioline P-Lokalbus
- Potenziale: Versorgungsspannung (UL): Potenziale: Versorgungsspannung (UL)
- Potenziale: Versorgung des Axioline P-Lokalbusses (UBus): Potenziale: Versorgung des Axioline P-Lokalbusses (UBus)
- Axioline P-Steckverbinder: Axioline P-Steckverbinder
- Produkt-Art
Analogmodul
- Typ
AXL P AO4 HART 1F
- Anzahl analoge Ausgänge max.
4
- Anzahl Ausgänge max.
4
- Betriebsspannung
24 V/DC
5 V/DC
- Höhe
126.1 mm
- Länge
77.14 mm
- Breite
53.6 mm
IP20
- Abm.
(L x B x H) 77.14 x 53.6 x 126.1 mm
- Anschlusstechnik
2-Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
160 mA
- Herst.-Teilenr.
1087079
- Ausführung
blockmodular
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Logikspannung U
5 V/DC
- Tiefe
75.948224 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Beschreibung
Axioline P, Analogausgabemodul, Analoge Ausgänge: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, HART-Funktionalität, Schutzart: IP20, inklusive Bussockelmodul und Stecker
Lieferumfang
- Geliefert wird: Phoenix Contact Analogmodul AXL P AO4 HART 1F, Verpackungseinheit: 1 Stk., EAN: 4055626882468
