Name: Phoenix Contact AXL P BK ETH 1213488 Buskoppler 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3566755
Availability: BackOrder

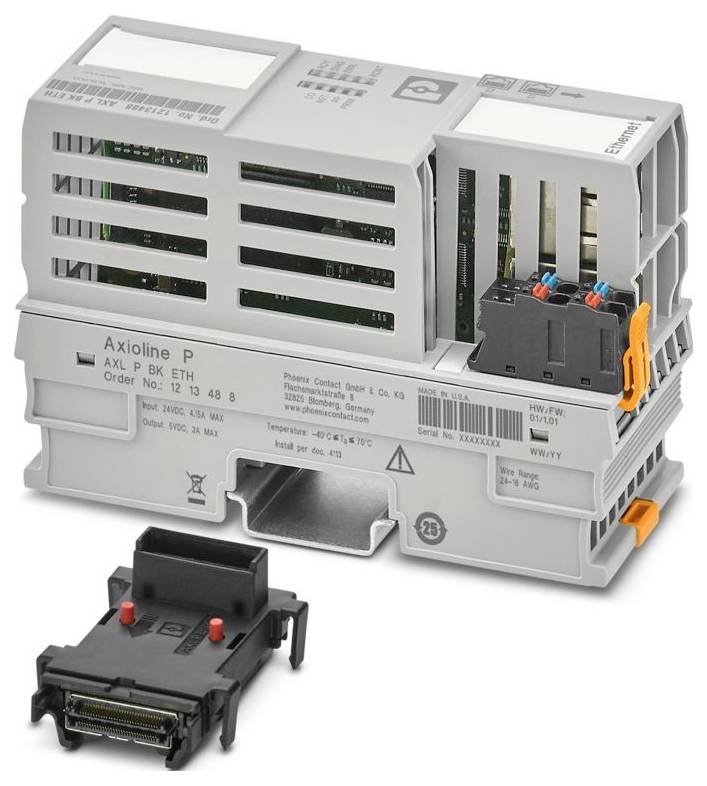

Phoenix Contact AXL P BK ETH 1213488 Buskoppler 24 V/DC, 5 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

4 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 1.177,84

steuerfreie IGL

Kostenfreier Versand

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: Axioline P
Bauform: blockmodular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 45 mm
Höhe: 126,93 mm
Tiefe: 75 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (Einbaulage: Wandmontage auf waagerechter Tragschiene);-40 °C ... 50 °C (Einbaulage: beliebig)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Leistungsversorgung
Abisolierlänge: 8 mm
Einbaulage: beliebig (Temperatur-Derating beachten)
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 100 MBit/s
Kennzeichnung: II 3G Ex ec IIC T4 Gc X
UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4
Class I, Zone 2, IIC T4
Maximale Verlustleistung bei Nennbedingung: 5 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Lieferumfang: inklusive Bussockelmodul und Stecker
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Zertifikat: PxCAI22UKEx2316390X
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 4,15 A (19,2 V DC);typ. 125 mA (24 V DC)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | elektronisch;Verpolschutz | elektronisch
Unterstützte Protokolle: Modbus/TCP;HTTP;BootP;DHCP
Übertragungsphysik: Ethernet in RJ45-Twisted-Pair
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation".
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Ex-Daten: Ex-Daten
UKCA Ex (UKEX): UKCA Ex (UKEX)
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Versorgungsspannung: 5 V DC (über Bussockelmodul)
Systemgrenzen: Systemgrenzen
Anzahl der unterstützten Teilnehmer: max. 22 (pro Station)
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: Ethernet-Schnittstelle 1 / Ethernet-Schnittstelle 2: 1500 V AC, 50 Hz, 1 min
Prüfspannung: Ethernet-Schnittstelle 1 / Funktionserde: 1500 V AC, 50 Hz, 1 min
Prüfspannung: Ethernet-Schnittstelle 2 / Funktionserde: 1500 V AC, 50 Hz, 1 min
Axioline P-Lokalbus: Axioline P-Lokalbus
Potenziale: Versorgung des Axioline P-Lokalbusses (UBus): Potenziale: Versorgung des Axioline P-Lokalbusses (UBus)
Modbus/TCP: Modbus/TCP
Potenziale: Versorgung des Buskopplers (UL): Potenziale: Versorgung des Buskopplers (UL)
Stromversorgung: max. 3 A (über Bussockelmodul)
Prüfspannung: Ethernet-Schnittstelle 1 / 24-V-Einspeisung der Logikspannung (UL): 1500 V AC, 50 Hz, 1 min
Prüfspannung: Ethernet-Schnittstelle 2 / 24-V-Einspeisung der Logikspannung (UL): 1500 V AC, 50 Hz, 1 min
Prüfspannung: 24-V-Einspeisung der Logikspannung (UL) / Funktionserde: 500 V AC, 50 Hz, 1 min
Leistungsversorgung: Leistungsversorgung

Produkt-Art: Buskoppler

Typ: AXL P BK ETH

Anschließbare Inline-Klemmen: 22

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 126.93 mm

Länge: 75 mm

Breite: 45 mm

: IP20

Abm.: (L x B x H) 75 x 45 x 126.93 mm

Anschlusstechnik: Push-in-Anschluss

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 4.15 A

Feldbussystem: Modbus/TCP

Herst.-Teilenr.: 1213488

Ausführung: blockmodular

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

Logikspannung U: 24 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3566755 Phoenix Contact AXL P BK ETH 1213488 Buskoppler 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3566755 Phoenix Contact AXL P BK ETH 1213488 Buskoppler 24 V/DC, 5 V/DC

Beschreibung

Axioline P, Buskoppler, Modbus/TCP, RJ45-Buchse, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Stecker

Beschreibung

Axioline P, Buskoppler, Modbus/TCP, RJ45-Buchse, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Stecker
