Name: Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturmodul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3583251
Availability: BackOrder

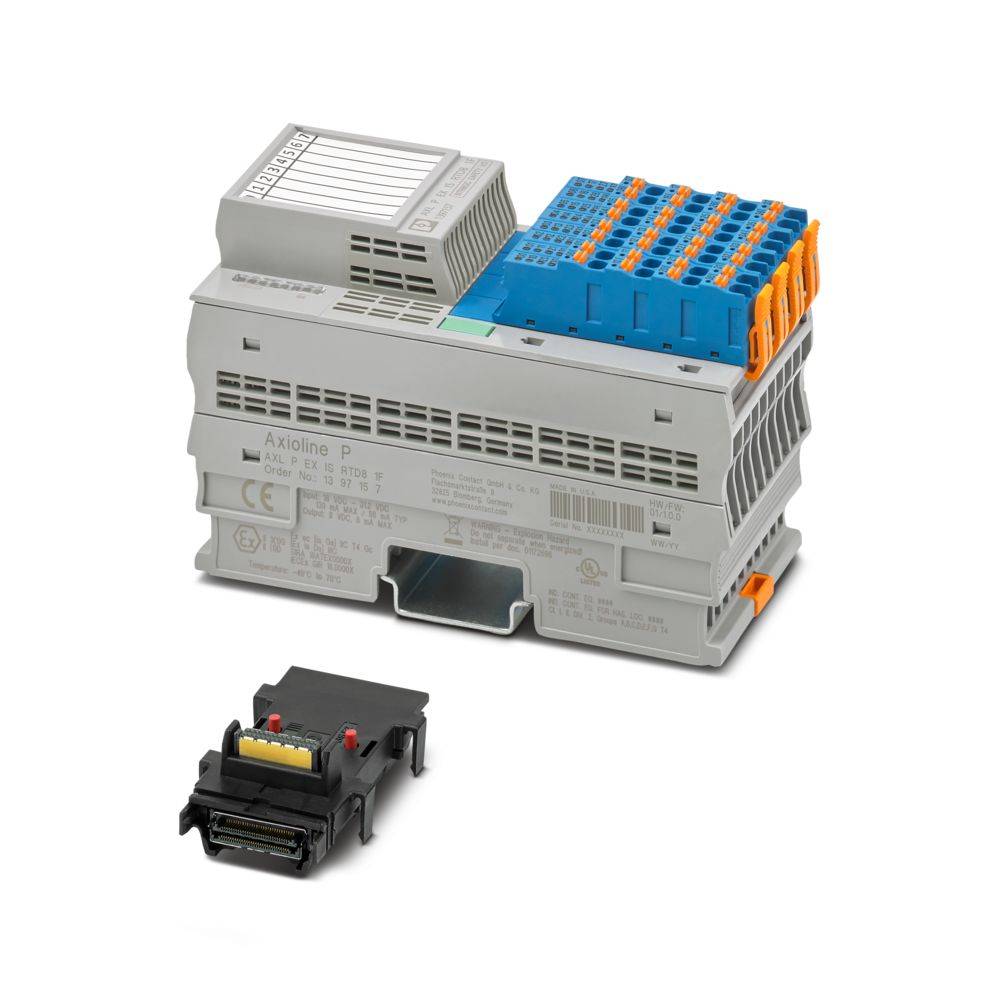

„Axioline P"-Gerät mit orangefarbenen und blauen Anschlüssen, grauem Gehäuse und separater schwarzer Komponente.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

5 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 911,17

steuerfreie IGL

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: Axioline P
Bauform: blockmodular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 53,6 mm
Höhe: 126,1 mm
Tiefe: 77,1 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Axioline P-Steckverbinder
Abisolierlänge: 8 mm
Einbaulage: beliebig (kein Temperatur-Derating)
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 100 MBit/s
Kennzeichnung: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
UL, USA / Kanada: Ind. Cont. Eq. (E238705) also Listed
Ind. Cont. Eq. for haz. loc. E196811
Install in: Class I, Div. 2, Groups A, B, C, D T4
Intrinsically safe outputs for: Class I, Groups A, B, C, D | Class II, Groups E, F, G | Class III | [Ex ia] Haz loc
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Maximale Verlustleistung bei Nennbedingung: 1,44 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Lieferumfang: inklusive Bussockelmodul und Axioline P-Steckern
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
Zertifikat: E196811
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Stromaufnahme: max. 135 mA;typ. 110 mA
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 2000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline P: System und Installation".
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Besondere Eigenschaften: RTD-Funktionalität;eigensicher
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 10,6 V
Max. Ausgangsstrom Io: 16,8 mA
Max. Ausgangsleistung Po: 45 mW
Sicherheitstechnische Maximalspannung Um: 250 V
Ex-Daten: Ex-Daten
CCC / China-Ex: CCC / China-Ex
Benennung Eingang: Analoge Eingänge
Beschreibung des Eingangs: Eingänge für resistive Temperatursensoren
Anzahl der Eingänge: 8 (für resistive Temperatursensoren)
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Analog:: Analog:
Eingangsfilterzeit: 40 ms;60 ms;100 ms;120 ms (einstellbar)
Versorgungsspannung: 5 V DC (über Bussockelmodul)
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Auflösung A/D-Wandler: 24 Bit
Verwendbare Sensortypen (RTD): Pt-, Ni-, KTY-, Cu-Sensoren
Widerstandsbereich linear: 0 Ω ... 500 Ω;0 kΩ ... 5 kΩ;0 kΩ ... 10 kΩ
Modul: Modul
Eingabeadressraum: 16 Byte
Ausgabeadressraum: 0 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Messwertdarstellung: 16 Bit (15 Bit + Vorzeichen)
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 60 Hz, 1 min
Datenformate: Inline, S7-kompatibel, Standardformatierung
Toleranz, relativ: siehe Tabellen zu Toleranzangaben
Toleranz, absolut: typ. ± 0,1 K (Pt 100 in 3-Leiter-Anschluss);siehe Tabellen zu Toleranzangaben
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 60 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / Analoge Eingänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: Analoge Eingänge / Funktionserde: 500 V AC, 60 Hz, 1 min
Prozessdaten-Update: 1 ms
Axioline P-Lokalbus: Axioline P-Lokalbus
Nennwert der Stromquellen: 1 mA (Pt 100, Ni 100, RLin 500 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig);210 µA (Pt 1000, Ni 1000, RLin 5000 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig);10 µA (RLin 10000 Ω | gepulster Strom, die Angabe ist während der Abtastphase gültig)
Differenzielle Nichtlinearität: typ. 1 ppm ±0,0001 % (in allen Bereichen)
Integrale Nichtlinearität: typ. 30 ppm ±0,003 % (Pt 100);typ. 20 ppm ±0,02 % (RLin 500 Ω);typ. 200 ppm ±0,02 % (RLin 5000 Ω);typ. 800 ppm ±0,08 % (RLin 10000 Ω)
Potenziale: Versorgungsspannung (UL): Potenziale: Versorgungsspannung (UL)
Potenziale: Versorgung des Axioline P-Lokalbusses (UBus): Potenziale: Versorgung des Axioline P-Lokalbusses (UBus)
Axioline P-Steckverbinder: Axioline P-Steckverbinder
A, B / IIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 2,3 µF
C / IIB, IIIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 16,2 µF
D / IIA, E, F, G, Class III: max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 72 µF

Produkt-Art: Temperaturmodul

Typ: AXL P EX IS RTD8 1F

Anzahl analoge Eingänge max.: 8

Anzahl Eingänge max.: 8

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 126.1 mm

Länge: 77.1 mm

Breite: 53.6 mm

: IP20

Abm.: (L x B x H) 77.1 x 53.6 x 126.1 mm

Anschlusstechnik: 2-, 3-, 4- Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 135 mA

Herst.-Teilenr.: 1397157

Ausführung: blockmodular

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

Logikspannung U: 5 V/DC

Tiefe: 75.948224 mm

: 53.6 mm

: 125.901243 mm

: 75.948224 mm

: FALSE

: 0

: 0

: DC

: FALSE

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24 Bit

: sonstige

: TRUE

: ohne

: ohne

: TRUE

: TRUE

: FALSE

: FALSE

: IP20

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: ohne

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturmodul 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Temperaturmodul 24 V/DC, 5 V/DC

Beschreibung

Axioline P, Temperaturerfassungsmodul, Analoge Eingänge: 8 (für resistive Temperatursensoren), Anschlusstechnik: 2-, 3-, 4-Leiter (geschirmt), Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, RTD-Funktionalität, eigensicher, Schutzart: IP20, inklusive Bussockelmodul und Axioline P-Steckern
