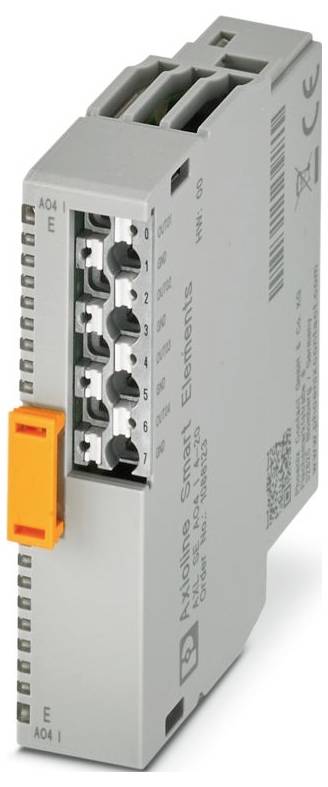

Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
27 Stück
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl
Gesamt
€ 154,46
steuerfreie IGL
Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 14,9 mm
- Höhe: 62,2 mm
- Tiefe: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 2,5 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: min. 30 mA (ohne angeschlossene Peripherie)
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
- Bürde/Ausgangslast Stromausgang: max. 500 Ω
- Anzahl der Ausgänge: 4
- Benennung Ausgang: Analoge Ausgänge
- Ausgangssignal Strom: 0 mA ... 20 mA
- Analog:: Analog:
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Hinweis zur Anschlusstechnik: geschirmt, paarig verdrillt
- Zulässige Leitungslänge: max. 250 m
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 64 Bit
- Eingabeadressraum: 8 Byte
- Ausgabeadressraum: 8 Byte
- Bedarf an Parameterdaten: 24 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Datenformate: Normierte Darstellung
- Auflösung D/A-Wandler: 12 Bit
- Ausgabewertdarstellung: 16 Bit
- Prozessdaten-Update: typ. 1 ms
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 1000 ms
- Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Produkt-Art
Analogmodul
- Typ
AXL SE AO4 I 0-20
- Anzahl analoge Ausgänge max.
4
- Anzahl Ausgänge max.
4
- Ausgangssignal Strom
0 mA ... 20 mA mA
- Max. Ausgangsstrom je Kanal
20 mA
- Betriebsspannung
24 V/DC
- Höhe
62.2 mm
- Länge
62 mm
- Breite
14.9 mm
IP20
- Abm.
(L x B x H) 62 x 14.9 x 62.2 mm
- Anschlusstechnik
2-Leiter
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
120 mA
- Herst.-Teilenr.
1296372
- Ausführung
modular
- Montageart (Details)
Steckmontage (Smart Element-Steckplatz)
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-25 °C
- Tiefe
62 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogmodul 24 V/DC
Beschreibung
Axioline Smart Elements, Analogausgabemodul, Analoge Ausgänge: 4, 0 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Schutzart: IP20
Lieferumfang
- Geliefert wird: Phoenix Contact Analogmodul AXL SE AO4 I 0-20, Verpackungseinheit: 1 Stk., EAN: 4063151534103
