Name: Phoenix Contact AXL SE RS485 EF 1507978 Kommunikationsmodul 24 V/DC
Brand: Phoenix Contact
SKU: 3569093
Availability: BackOrder

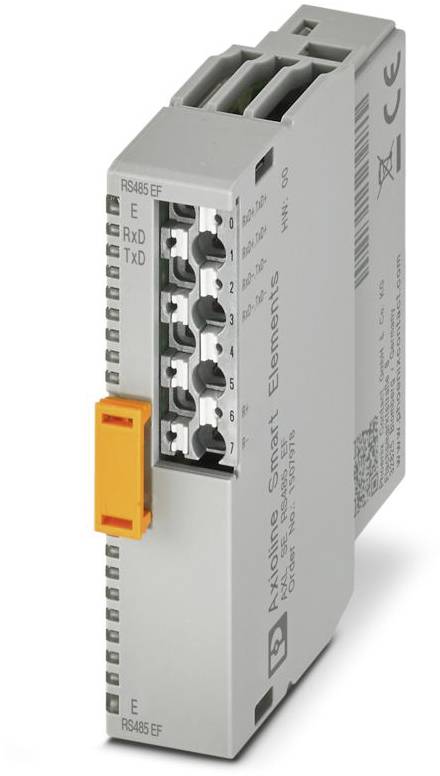

Ein graues elektronisches Modul mit mehreren Anschlussanschlüssen mit der Bezeichnung "Axioline Smart Elements", ausgestattet mit Indikatoren für den Signalstatus.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 20. Okt.

17 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 254,48

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
Übertragungsgeschwindigkeit: 100 Bit/s ... 230400 Bit/s (parametrierbar)
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: 0,7 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
RS-485: RS-485
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: min. 6 mA (ohne angeschlossene Peripherie)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
Übertragungsphysik: Kupfer
Abschlusswiderstand: 120 Ω (aktiv, integriert)
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
Besondere Eigenschaften: Prozessdatenbreite: 64 Byte;Transparentprotokoll;Ende-Ende-Protokoll;Modbus/RTU (Client-Unterstützung);Modbus/RTU (Server-Unterstützung)
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Datenbits: 7 oder 8
Modul: Modul
ID-Code (hex): none
Prozessdatenkanal: 512 Bit
Eingabeadressraum: 64 Byte
Ausgabeadressraum: 64 Byte
Bedarf an Parameterdaten: 17 Byte
Bedarf an Konfigurationsdaten: 7 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Stoppbits: 1 oder 2
Eingangspuffer: 4 kByte
Ausgangspuffer: 1 kByte
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Startzeit bis zur Betriebsbereitschaft: < 500 ms
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
Peripherie: Peripherie
Prüfspannung: Versorgung Logik / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
Prüfspannung: RS-485-Schnittstelle / Funktionserde: 500 V AC, 50 Hz, 1 min

Produkt-Art: Kommunikationsmodul

Typ: AXL SE RS485 EF

Betriebsspannung: 24 V/DC

Höhe: 62.2 mm

Länge: 62 mm

Breite: 14.9 mm

: IP20

Abm.: (L x B x H) 62 x 14.9 x 62.2 mm

Anschlusstechnik: Push-in-Anschluss

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 10 mA

Feldbussystem: Modbus/RTU

Herst.-Teilenr.: 1507978

Ausführung: modular

Montageart (Details): Steckmontage (Smart Element-Steckplatz)

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -25 °C

Tiefe: 62 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Kommunikationsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Kommunikationsmodul 24 V/DC

Beschreibung

Axioline Smart Elements, Kommunikationsmodul, Schnittstelle RS-485: 1, Prozessdatenbreite: 64 Byte, Transparentprotokoll, Ende-Ende-Protokoll, Modbus/RTU (Client-Unterstützung), Modbus/RTU (Server-Unterstützung), Schutzart: IP20
