Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline-Klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: InStock

Elektronisches Gerät in grünem Gehäuse mit mehreren Steckplätzen und Anschlüssen, verwendet für industrielle Automatisierung.

Ein grünes, altes Mobiltelefon mit Tasten; im Display steht 'ADVEC 220 AEONOUS'.

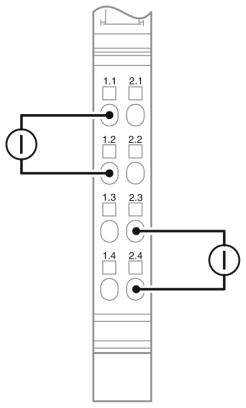

'Diagramm einer elektrischen Schaltung: Vier nummerierte Tastenpaare 1.1 bis 1.4 und 2.1 bis 2.4 mit zwei Schaltungen, die zwei Paare verbinden.'

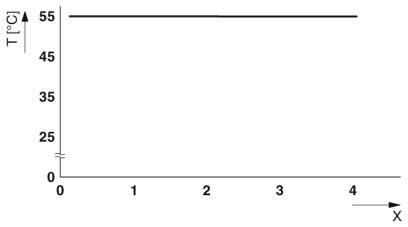

Diagramm zeigt eine horizontale Linie bei 55°C auf der Y-Achse, X-Achse ist von 0 bis 4 skaliert. Temperaturen bleiben konstant.

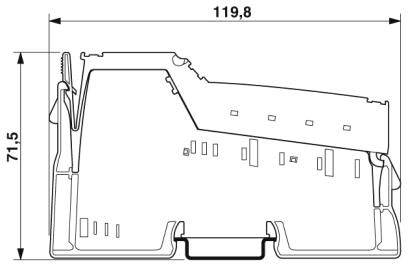

Querschnittdiagramm eines Gehäuses mit den Abmessungen 119,8 mm Breite und 71,5 mm Höhe, zeigt interne Struktur und Befestigungslöcher.

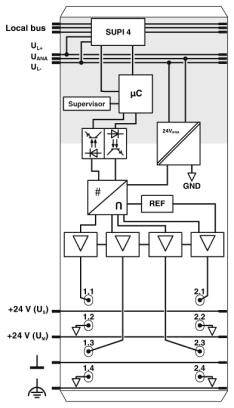

Diagramm einer Stromversorgungsschaltung mit lokalen Busverbindungen, Mikrocontroller, Supervisor und verschiedenen Anschlüssen für unterschiedliche Spannungsebenen.

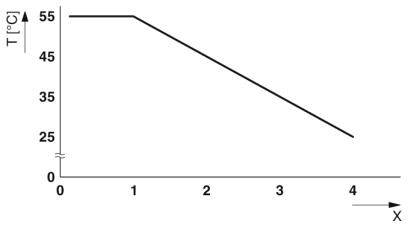

Diagramm zeigt Temperaturabfall von 55°C auf 25°C in 4 Minuten. X-Achse: Zeit (Minuten), Y-Achse: Temperatur (°C).

1/7

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 170,83 / Stück)

€ 170,83

zzgl. MwSt.

Kostenfreier Versand

nur € 16,67

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Farbe: grün
Nettogewicht: 84,1 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl der Ausgänge: 4
Übertragungsgeschwindigkeit: 500 kBit/s
Leistungsaufnahme: typ. 1,8 W
Auflösung D/A-Wandler: 12 Bit

Produkt-Art: Inline-Klemme

Typ: IB IL AO 4/I/4-20-ECO

Anzahl analoge Ausgänge max.: 4

Ausgangssignal Strom: 4 mA ... 20 mA mA

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 12.2 mm

: IP20

Abm.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anschlusstechnik: 2-Leiter

Anschluss: Inline-Datenrangierer

Max. Stromaufnahme: 40 mA

Herst.-Teilenr.: 2702497

Ausführung: IB IL AO 4/I/4-20-ECO

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: 0 °C

Logikspannung U: 7.5 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline-Klemme 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline-Klemme 7.5 V/DC

Beschreibung

4 analoge Ausgabekanäle. Anschluss der Aktoren in 2-Leiter-Technik. Strombereich: 4 mA ... 20 mA. Datenformat: Normierte Darstellung. Auflösung: 12 Bit. Diagnoseanzeige.

Lieferumfang

Geliefert wird: Phoenix Contact Inline-Klemme IB IL AO 4/I#2702497, Verpackungseinheit: 1 Stk., EAN: 4055626204499

Beschreibung

4 analoge Ausgabekanäle. Anschluss der Aktoren in 2-Leiter-Technik. Strombereich: 4 mA ... 20 mA. Datenformat: Normierte Darstellung. Auflösung: 12 Bit. Diagnoseanzeige.
