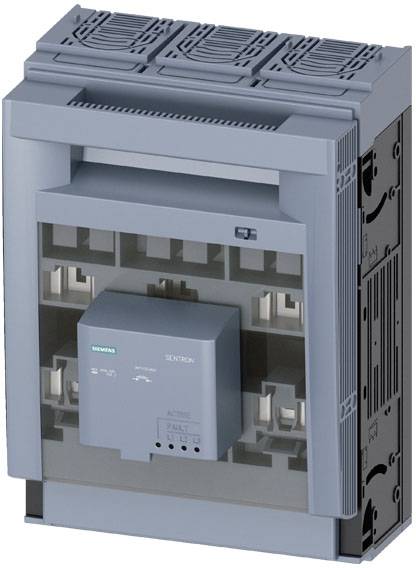

Name: Siemens 3NP11531DA24 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.
Brand: Siemens
SKU: 2864088
Availability: BackOrder

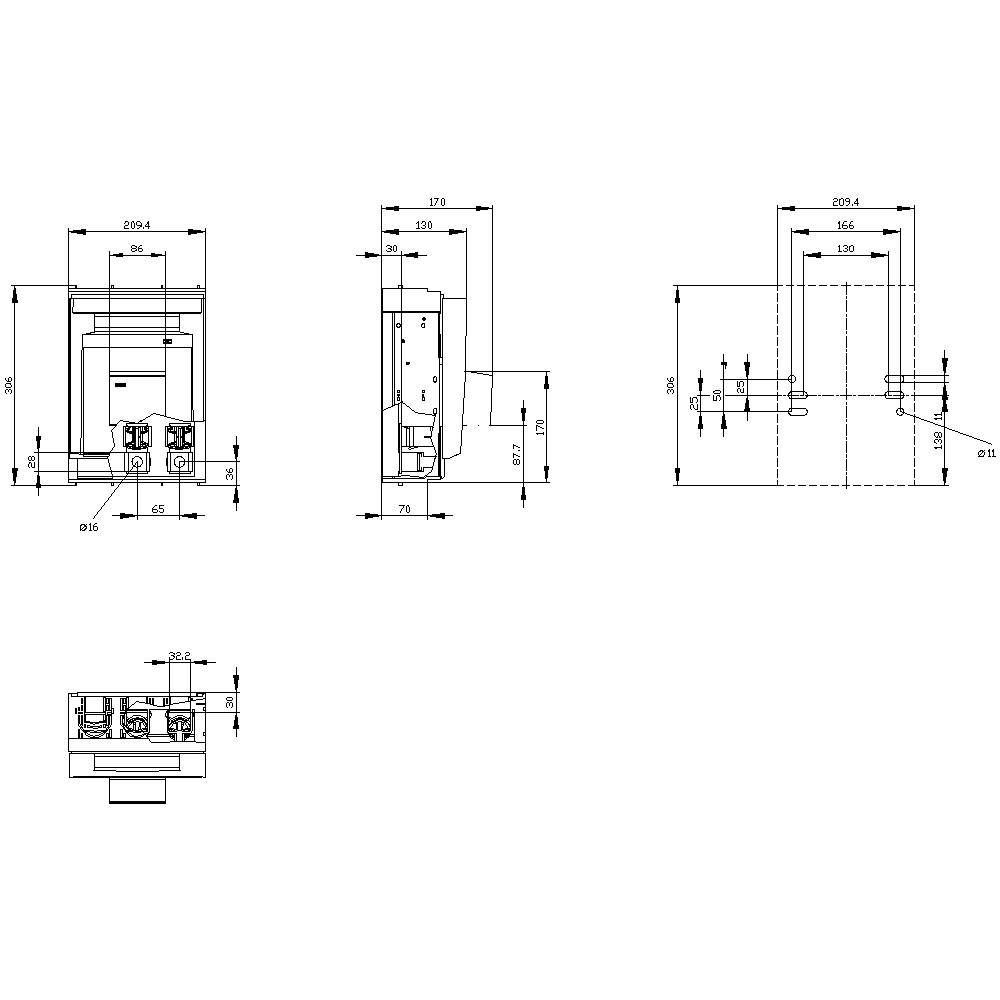

Technische Zeichnung eines Geräts mit Front-, Seiten- und Draufsicht. Detaillierte Maße in Millimetern sind angegeben.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

400 A

Ausführung

Abdeckebene 70 mm

Datenblatt (PDF)

Lieferung Mi., 11. Nov.

100 Set(s)

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Set(s)

Gesamt

€ 276,26

steuerfreie IGL

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 29. Okt.

Kostenfreier Versand

€ 354,17

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Anzugsdrehmoment / bei Schraubanschluss / minimal: 25 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 25 Nm
Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
Baugröße der Trennlasche: 2 und 1
Befestigungsart: Bodenbefestigung
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 1000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 144 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 120 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 300 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 120 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 300 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / minimal: 120 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / maximal: 240 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 32 x 10 mm

Ausführung: Abdeckebene 70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 2

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 209.4 x 306 x 161.6 mm

Inhalt: 1 St.

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Nennspannung: 690 V/AC

Breite: 209.4 mm

Höhe: 306 mm

Tiefe: 161.6 mm

UKCA: Ja

Varianten

Nennstrom - gerundet

Polzahl

Siemens 3NC1091 Sicherungslasttrennschalter 32 A 690 V/AC, 800 V/DC 12 St.

Bestell-Nr.:2262479

Sofort-Lieferung Mo., 12. Okt.

2 Set(s)Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

€ 131,86^*

Siemens 3NJ41013BF01 Sicherungslasttrennschalter Sicherungsgröße = 0 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862199

Lieferung Mi., 14. Okt.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

€ 125,85^*

Siemens 3NJ41033CF02 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862200

Lieferung Do., 29. Okt.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

€ 549,17^*

Siemens 3NJ41033CF12 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862201

Lieferung Do., 29. Okt.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

€ 620,83^*

Siemens 3NJ41213BF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862202

Lieferung Mi., 14. Okt.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

€ 245,83^*

Siemens 3NJ41233BT01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862203

Lieferung Mi., 14. Okt.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

€ 274,17^*

Siemens 3NJ41233CF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862204

Lieferung Mi., 14. Okt.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

€ 699,17^*

Siemens 3NJ41233CF11 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862205

Lieferung Do., 29. Okt.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

€ 679,17^*

Siemens 3NJ41333BF01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862206

Lieferung Mi., 14. Okt.

Conrad Electronic

400 A

Stück

Min.: 1

Vielfache: 1

€ 257,50^*

Siemens 3NJ41333BT01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862207

Lieferung Mi., 14. Okt.

Conrad Electronic

400 A

Stück

Min.: 1

Vielfache: 1

€ 287,50^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864088 Siemens 3NP11531DA24 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864088 Siemens 3NP11531DA24 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH2, 400 A, für Aufbau und Einbau auf Montageplatte, Rahmenklemme, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 70mm

Lieferumfang

Geliefert wird: Siemens Dig.Industr. SENTRON, Si-Lasttrennsch. 3-polig, NH2, 400 A 3NP11531DA24, Verpackungseinheit: 1 Stk., EAN: 4001869567136

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
