Name: Sonel MIC-5010 Isolationsmessgerät 5000 V 15 TΩ
Brand: Sonel
SKU: 3763607
Availability: BackOrder

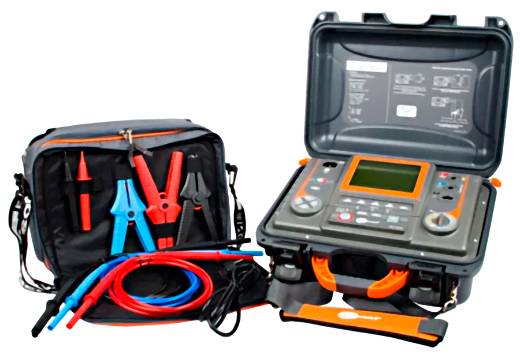

Tragbares elektrisches Prüfset mit Transportkoffer, Messleitungen, Klemmen und einem tragbaren Messgerät in einem offenen robusten Koffer.

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 1.704,17 / Stück)

€ 1.704,17

zzgl. MwSt.

Kostenfreier Versand

nur € 90,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Isolationsmessgerät MIC-5010

Prüfspannungen wählbar im Bereich von 50…5000 V, 50…1000 V in 10 V Schritten, 1…5 kV in 25 V Schritten
Dauerhafte Anzeige des gemessenen Isolationswiderstands oder Leckstromes
Automatisches Entladen des Prüflings nach Abschluss der Isolationsmessung
Akustisches Signal in 5-Sekunden Intervallen zur Erfassung der Zeitcharakteristiken
Einstellbare Prüfzeiten - bis 99'59'’
Prüfzeiten T1, T2 und T3 zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s
Polarisationsindex (PI), Absorptionskoeffizienten Ab1, Ab2, dielektrisches Absorptionsverhältnis (DAR)
Anzeige der aktuell anliegenden Prüfspannung während der Messung
1,2 mA, 3 mA oder 6 mA Prüfstrom
Isolationsmessung durchführbar mittels 2- oder 3-Leiter Methode
Messung durchführbar mit Messleitungen bis zu 20 m
Schutz gegen unter Spannung stehende Objekte
Messen der Kapazität während der Isolationsprüfung RISO
Isolationsprüfung mit Stufenspannung (SV)
Dielektrische Entladung (DD)
Digitale Filterfunktion für Messungen in Umgebung mit großen Störeinflüssen

Technische Daten

Produkt-Art: Isolationsmessgerät

Prüfspannung: 5000 V

Messfunktion: Isolationswiderstand
Spannung

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 15 TΩ

Schnittstellen: USB
Bluetooth®

: IP67

Spannungs-Versorgung (Details): Akku: LiFePO4 13,2 V, 5,0 Ah

Abm.: (L x B x H) 172 x 390 x 308 mm

Gewicht: 6 kg

Anzeige-Art: LED Segmente

Frequenz (max.): 60 Hz

Frequenz-Bereich: 60 Hz (max)

Isolationswiderstand (max.): 15 TΩ

Messbereich Spannung (max.): 600 V

Messkategorie: CAT IV 600 V
CAT III 1000 V

Breite: 390 mm

Höhe: 308 mm

Länge: 172 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3763607 Sonel MIC-5010 Isolationsmessgerät 5000 V 15 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3763607 Sonel MIC-5010 Isolationsmessgerät 5000 V 15 TΩ

Beschreibung

Isolationswiderstandsmessung im Premiumformat

Weitere Funktionen
• MIC-5010 | Durchgangsprüfung von Schutzleitern und Potentialausgleichsverbindungen gemäß EN 61557-4 mit Prüfstrom ü.200 mA
• MIC-5010 | Einstellbare Grenzwerte für gemessene Widerstand RISO
• MIC-5010 | Einstellbare Grenzwerte für gemessene Widerstand RCONT
• Digitale Filterfunktion für Messungen in Umgebung mit hohen Störeinflüssen (10 s, 30 s, 60 s)
• Messen der Kapazität während der RISO Messung
• Messen von Ableitströmen während der Isolationsprüfung
• DC und AC Spannungsmessung von 0…600 V
• 990 Speicherzellen (11880 Messungen), Möglichkeit der drahtlosen Datenübertragung zum PC (Bluetooth) oder durch USB Verbindung
• Versorgung durch Netzspannung oder Akku
• Displaybeleuchtung
• Tastaturbeleuchtung
• Das Prüfgerät entspricht den Anforderungen gemäß EN 61557
