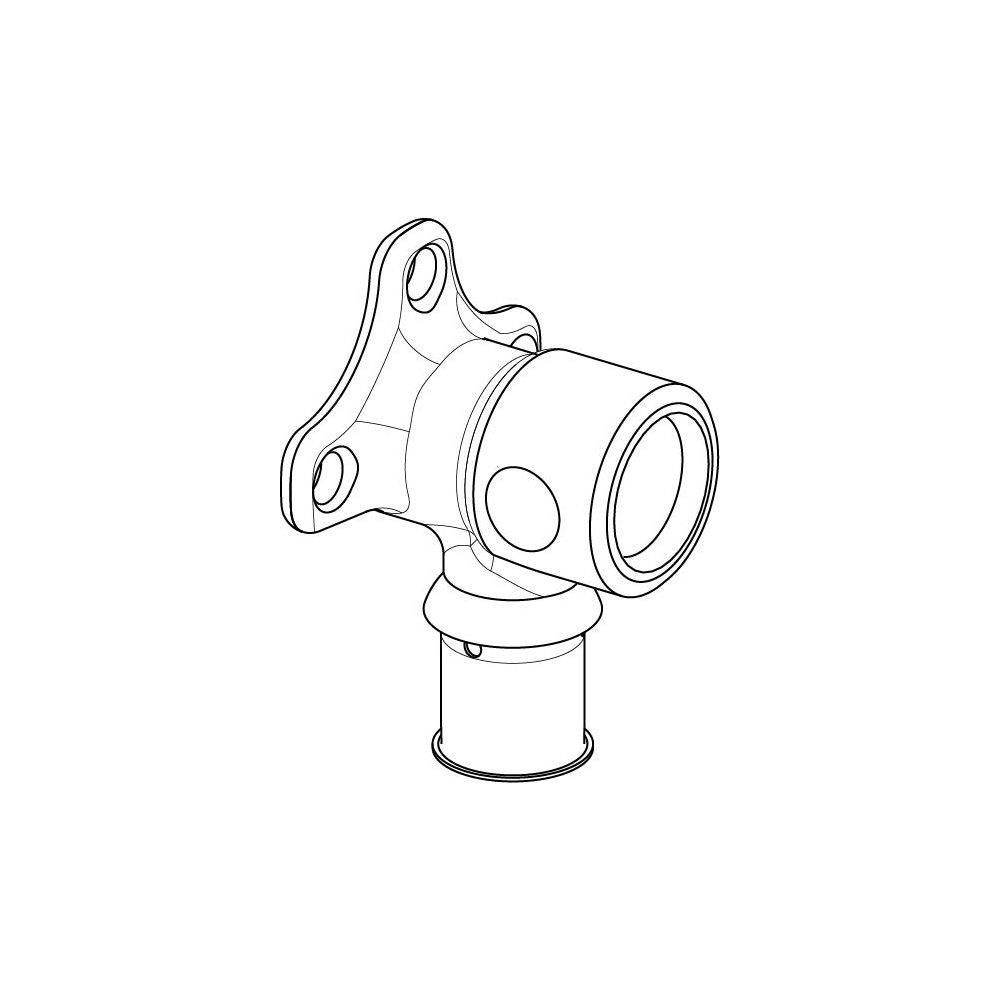

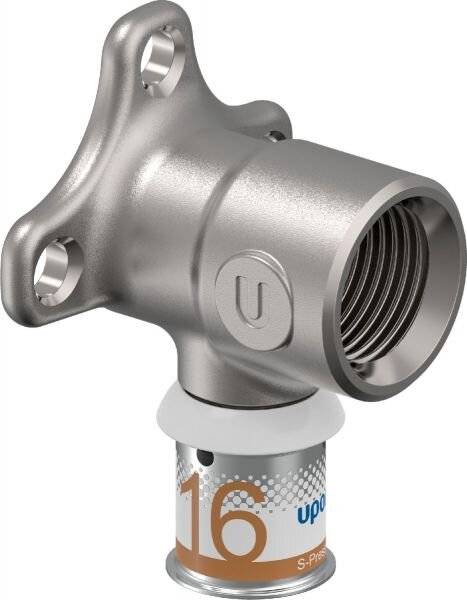

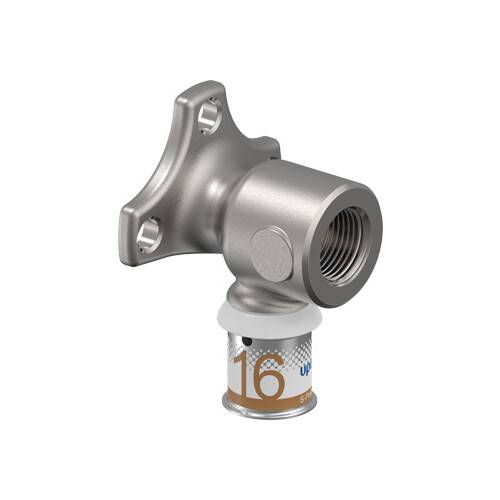

UPONOR S-Press PLUS, Wandscheibe, M 16, Rp1/2"FT, 1 Stk.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
€ 11,37
zzgl. MwSt.
€ 5,50
14 Tage Rückgaberecht inklusive
Highlights & Details
Uponor Wandscheibe S-Press PLUS aus Messing, verzinnt 16mmx1/2 IG
- Spezifikation: - Fixierte Presshülse Aus Edelstahl Mit Sichtfenster - Sichere Pressbackenführung - Bewährte Prüfsicherheit ?unverpresst undicht - 100 % kompatibel zu bestehenden Upo- nor Komponenten - Außen- und Innengewinde nach DIN EN 10226-1 Uponor S-Press PLUS - Durchflussoptimierter Fitting - Aus entzinkungsbeständigem Messing, verzinnt - Einzigartige Verpresstkennzeichnung - Schnelle Dimensionserkennung mit Farb- kodierung - QR-Code für den direkten Zugang zu In- formationen - Pressen ohne Kalibrieren und Entgraten Uponor S-Press 40-75 mm - Aus Messing, verzinnt - Farbkodierung - Einfaches Entgraten ohne Kalibrieren Anwendung: - Einsatzbereich für Trinkwasser: max. zulässige Dauerbetriebstemperatur von 0 GrC bis 70 GrC bei max. Dauerbe- triebsdruck von 10 bar, kurzzeitige Störfalltempera- tur von 95 GrC für max. 100 Std. Betrie- bsdauer. - Einsatzbereich für Heizung: Max. zu- lässige Dauerbetriebstemperatur von 80 GrC bei max. Dauerbetriebsdruck von 10 bar, kurzzeitige Störfalltemperatur von 100 GrC für max. 100 Stunden Betriebsdauer. Zertifikate: - DVGW - ÖVGW - KIWA / KOMO - Zur Auf- und Unterputzmontage. Pas- send zum Uponor Montagezubehör
Technische Daten
- Hersteller-Serie: S-Press PLUS
- Hersteller-Warengruppe: Verbundrohrsysteme
- Hersteller-Produktgruppe: Uponor S-Press PLUS
- Hersteller-Artikelnummer: 1070639
- Form: rechtwinklig
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Werkstoff des Gehäuses: Messing
- Gewindemaß Armatur: 1/2 Zoll
- Zeta-Wert: 6,5
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Min. Mediumtemperatur (Dauerbetrieb): 0
- Rohraußendurchmesser Anschluss 1: 16
- Länge Anschluss 1: 41
- Länge Anschluss 2: 22
- Arbeitslänge Anschluss 1: 21
- Arbeitslänge Anschluss 2: 7
- Länge ab Wandplatte: 39
- Max. Arbeitsdruck bei 20 °C: 10
- Systemgebunden: ja
- KIWA-Prüfsiegel: ja
- Breite
0 cm
- Durchmesser
16 cm
- Tiefe
0 cm
- Schlauch-Anschluss
G1/2 AG
- Betriebsmedium
Wasser
- Material (Details)
Messing, verzinnt
- Rohr-Ø
16 mm
- Betriebsdruck (max.)
10 bar
- Betriebs-Medium
Water
- Max. Betriebstemperatur
70 °C °C
- Min. Betriebstemperatur
0 °C °C
- UKCA
Ja
Beschreibung
Der Uponor S-Press Plus Wandscheibe M aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Er ist für Trinkwasserinstallationen sowie Heiz- und Kühlsysteme konzipiert und ermöglicht eine sichere, hygienische Verbindung für Auf- und Unterputzmontagen.
Welchen Schutz bietet das Material des Fittings?Der Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 sowie der Nachweis der Entzinkungsbeständigkeit durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigen die hohe Materialqualität und Langlebigkeit.
Wie funktioniert die Verbindungstechnik und Montage?Die Wandscheibe verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine besondere Verpresstkennzeichnung bietet hohe Prüfsicherheit vor und während der Dichtheitsprobe, da unverpresste Verbindungen bei 150 mbar Überdruck undicht sind. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Installation vereinfacht und beschleunigt. Die Dichtringe erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.
Für welche Anwendungen und Systeme ist der Fitting geeignet?Dieser Pressfitting ist für die Auf- und Unterputzmontage vorgesehen und ist kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen. Er eignet sich für Trinkwasserinstallationen sowie für Heizen und Kühlen. Das Innengewinde ist nach DIN EN 10226-1 genormt und der Fitting ist passend zum Uponor Montagezubehör.
Welche weiteren Merkmale und Zertifikate zeichnen den Fitting aus?Der Fitting ist durchflussoptimiert, was zu geringen Druckverlusten im System führt. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Zusätzlich ist ein QR-Code vorhanden, der direkten Zugang zu weiteren Produktinformationen bietet. Das Produkt verfügt über Zertifikate von DVGW, ÖVGW sowie KIWA/KOMO. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet.
Technische Daten
Rohraußendurchmesser Anschluss 1: 16 mm
Gewindemaß Armatur: 1/2 Zoll
Max. Mediumtemperatur (Dauerbetrieb): 70 °C
Min. Mediumtemperatur (Dauerbetrieb): 0 °C
Max. Arbeitsdruck bei 20 °C: 10 bar
Werkstoff des Gehäuses: Messing
Oberflächenschutz: verzinnt
Form: rechtwinklig
Zeta-Wert: 6,5
Anschluss: Pressmuffe
Die Uponor S-Press Plus Wandscheibe M bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung, ist sie für Trinkwasser- sowie Heiz- und Kühlanwendungen geeignet. Mit einem Rohraußendurchmesser von 16 mm, einem 1/2 Zoll Gewinde und einem maximalen Arbeitsdruck von 10 bar bei 20 °C stellt dieser Pressfitting eine langlebige Komponente dar.
Welchen Schutz bietet das Material des Fittings?Der Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 sowie der Nachweis der Entzinkungsbeständigkeit durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigen die hohe Materialqualität und Langlebigkeit.
Wie funktioniert die Verbindungstechnik und Montage?Die Wandscheibe verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine besondere Verpresstkennzeichnung bietet hohe Prüfsicherheit vor und während der Dichtheitsprobe, da unverpresste Verbindungen bei 150 mbar Überdruck undicht sind. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Installation vereinfacht und beschleunigt. Die Dichtringe erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.
Für welche Anwendungen und Systeme ist der Fitting geeignet?Dieser Pressfitting ist für die Auf- und Unterputzmontage vorgesehen und ist kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen. Er eignet sich für Trinkwasserinstallationen sowie für Heizen und Kühlen. Das Innengewinde ist nach DIN EN 10226-1 genormt und der Fitting ist passend zum Uponor Montagezubehör.
Welche weiteren Merkmale und Zertifikate zeichnen den Fitting aus?Der Fitting ist durchflussoptimiert, was zu geringen Druckverlusten im System führt. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht. Zusätzlich ist ein QR-Code vorhanden, der direkten Zugang zu weiteren Produktinformationen bietet. Das Produkt verfügt über Zertifikate von DVGW, ÖVGW sowie KIWA/KOMO. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet.
Technische Daten
Rohraußendurchmesser Anschluss 1: 16 mm
Gewindemaß Armatur: 1/2 Zoll
Max. Mediumtemperatur (Dauerbetrieb): 70 °C
Min. Mediumtemperatur (Dauerbetrieb): 0 °C
Max. Arbeitsdruck bei 20 °C: 10 bar
Werkstoff des Gehäuses: Messing
Oberflächenschutz: verzinnt
Form: rechtwinklig
Zeta-Wert: 6,5
Anschluss: Pressmuffe
Die Uponor S-Press Plus Wandscheibe M bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung, ist sie für Trinkwasser- sowie Heiz- und Kühlanwendungen geeignet. Mit einem Rohraußendurchmesser von 16 mm, einem 1/2 Zoll Gewinde und einem maximalen Arbeitsdruck von 10 bar bei 20 °C stellt dieser Pressfitting eine langlebige Komponente dar.
