Name: WAGO 736-116 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 21 St.
Brand: WAGO
SKU: 544298
Availability: BackOrder

Elektroanschlussklemme mit mehreren Steckverbindungen aus grauem Kunststoff, für den Einsatz in elektrischen Geräten.

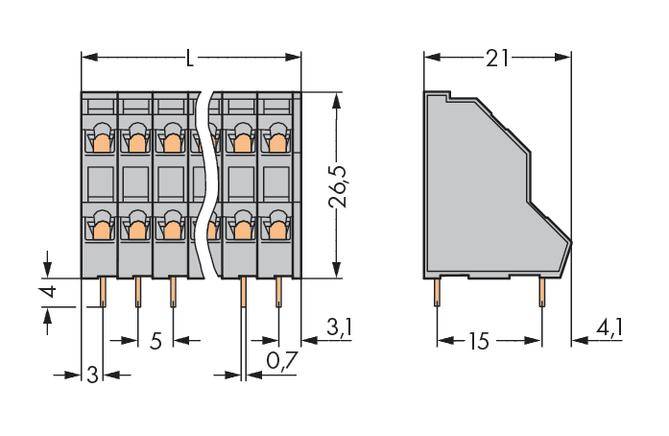

Technische Zeichnung eines mehrpoligen Steckverbinders mit Maßen: Breite 21 mm, Länge 15 mm, Höhe 26,5 mm. Markiert sind Kontakte und Abstände.

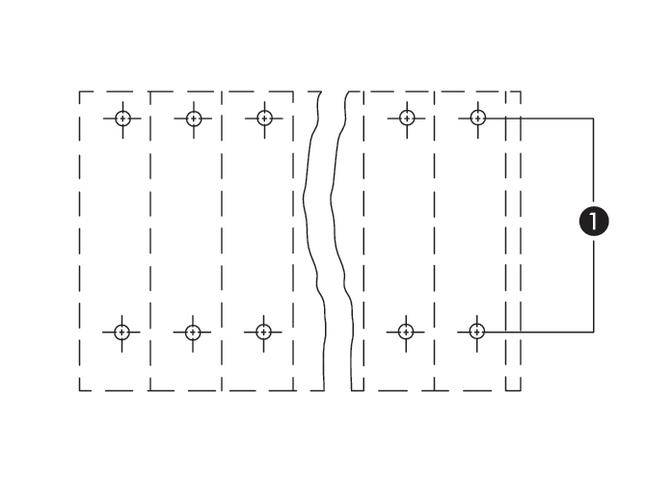

Diagramm zeigt zwei nebeneinander liegende modulare Strukturen mit vertikalen und horizontalen Linien, die durch Markierungen verbunden sind.

'Strombelastbarkeitskurve: Zeigt Strom in A gegen Umgebungstemperatur in °C für 2-, 4-, 6-, 12-polig. Reduktionsfaktor 1.'

1/4

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 21 St.)

Set(s)

Gesamt (€ 17,57 / Stück)

€ 369,00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Doppelstockklemme

Inhalt 21 St.

Technische Daten

Typ: 736-116

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 16

Polzahl: 32

Serie: 736

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 736-116

Industrieverpackung: Ja

Inhalt: 21 St.

Nennspannung: 320 V

Breite: 81.00 mm

Höhe: 30.50 mm

Länge: 21.00 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 544298 WAGO 736-116 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 21 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544298 WAGO 736-116 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 21 St.

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-116

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. 2,5mm²Typ:736-116Höhe:26,5 mmAnzahl der elektrischen Anschlüsse:32Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-116: weitere Details
Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 5 mm
32-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 736, grau

Bei dieser Leiterplattenklemme (Artikelnummer 736-116) steht eine schnelle und sichere Verbindung im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (81,1 x 30,6 x 21) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im Winkel von 45 ° zur Platine eingeführt. EAN: 4044918913744

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 2,5mm² 736-116, Verpackungseinheit: 21 Stk., EAN: 4044918913744
