Digital Multimeter

Das Digital-Multimeter, auch einfach Multimeter genannt, ist sozusagen das Standard-Messgerät, um Strom und Spannungen zu messen. Ein Multimeter gehört daher zur Grundausstattung jedes Elektroinstallateurs, Mechatronikers oder Elektronikers.

Die Messung von elektrischem Strom oder elektrischer Spannung erfolgt über zwei Messleitungen. Mit einem speziellen Zangen-Multimeter können die Messungen auch kontaktlos und ohne vorheriges Auftrennen des Stromkreises durchgeführt werden. Die grundlegenden Bedienelemente sind bei nahezu allen Digital-Multimetern identisch: Das zentrale Element stellt hierbei der große Drehschalter dar, mit dem sich die unterschiedlichen Messbereiche für Gleichspannung, Wechselspannung und Gleichstrom sowie Wechselstrom einstellen lassen. Am unteren Bereich des Messgerätes befinden sich die Buchsen für die Messleitungen.

Ein gut ablesbares LC-Display stellt die Messwerte übersichtlich dar und befindet sich an der oberen Seite des Digital-Multimeters. Unterhalb der Anzeige sind speziell bei hochwertigen Modellen meist noch diverse Zusatztasten für spezielle Funktionen untergebracht. Häufig ist bei einem Digital-Multimeter auch ein Steckplatz für Transistoren integriert, an dem sich die entsprechenden elektronischen Bauteile bequem durchmessen lassen.

Analoge Multimeter haben Zeiger und verschiedene Skalen mit Kennstrichen für die Ablesung der elektronischen Messwerte. Sie können zum Teil passiv betrieben werden, das heißt sie benötigen nicht immer eine eigene Stromversorgung. Analoge Multimeter haben in der Regel einen wesentlich kleineren Innenwiderstand als Digitalmultimeter. Heutzutage werden Analogmultimeter manchmal noch bei Messungen mit hohen Stromwertdifferenzen bevorzugt, weil man anhand eines pendelnden Zeigers auf einer Skala schnell wechselnde Messergebnisse beispielsweise aufgrund von Spannungsschwankungen zeitgleich mitverfolgen kann.

Multimeter lassen sich in analoge Multimeter und digitale Messgeräte unterteilen.

Während bei der digitalen Variante die Ausgabe der Messwerte über ein LC-Display realisiert wird, besitzt das analoge Gerät einen Zeiger, der die ermittelten Werte auf einer Skala anzeigt.

Für ein Digital-Multimeter spricht die hohe Genauigkeit und die gute Ablesbarkeit.

Dafür können mit einem analogen Messgerät besser Schwankungen in den Messwerten erkannt werden.

Nicht jedes Digital-Multimeter ist auch für jeden Einsatzzweck geeignet. Die Norm IEC 61010-1 sieht eine Unterteilung in vier Kategorien vor: Geräte der Kategorie CAT I sind ausschließlich für Messungen an Stromkreisen zugelassen, die keine direkte Verbindung zum Stromnetz aufweisen. Ein Einsatz wäre beispielsweise in Kraftfahrzeugen oder bei Geräten, die mit Batterien betrieben werden, denkbar.

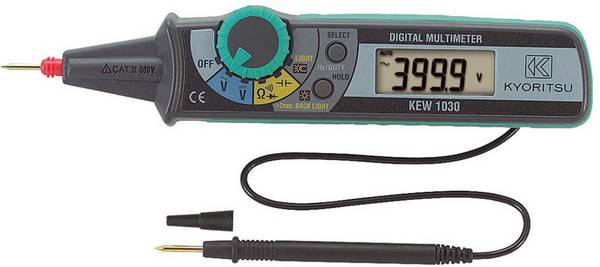

Ein CAT-II-Digital-Multimeter darf für Messungen an Stromkreisen genutzt werden, die über einen Stecker mit dem Stromnetz verbunden sind. Dabei kann es sich beispielsweise um einen Herd, ein TV-Gerät oder jedes andere Elektrogerät handeln, das über einen Stecker mit dem Niederspannungsnetz verbunden ist. Strommessungen an der Gebäudeinstallation, also zum Beispiel an Steckdosen oder Verteilern, dürfen nur mit einem CAT-III-Messgerät durchgeführt werden.

CAT-IV-Multimeter werden dagegen benötigt, wenn Messungen am Stromzähler oder am Hauptanschluss der Niederspannungsinstallation erfolgen sollen. Neben der Messkategorie ist auch die maximale Spannungshöhe des Messgerätes wichtig. Diese kann bei 250, 300, 400, 500, 600, 690 oder 1000 Volt liegen.
