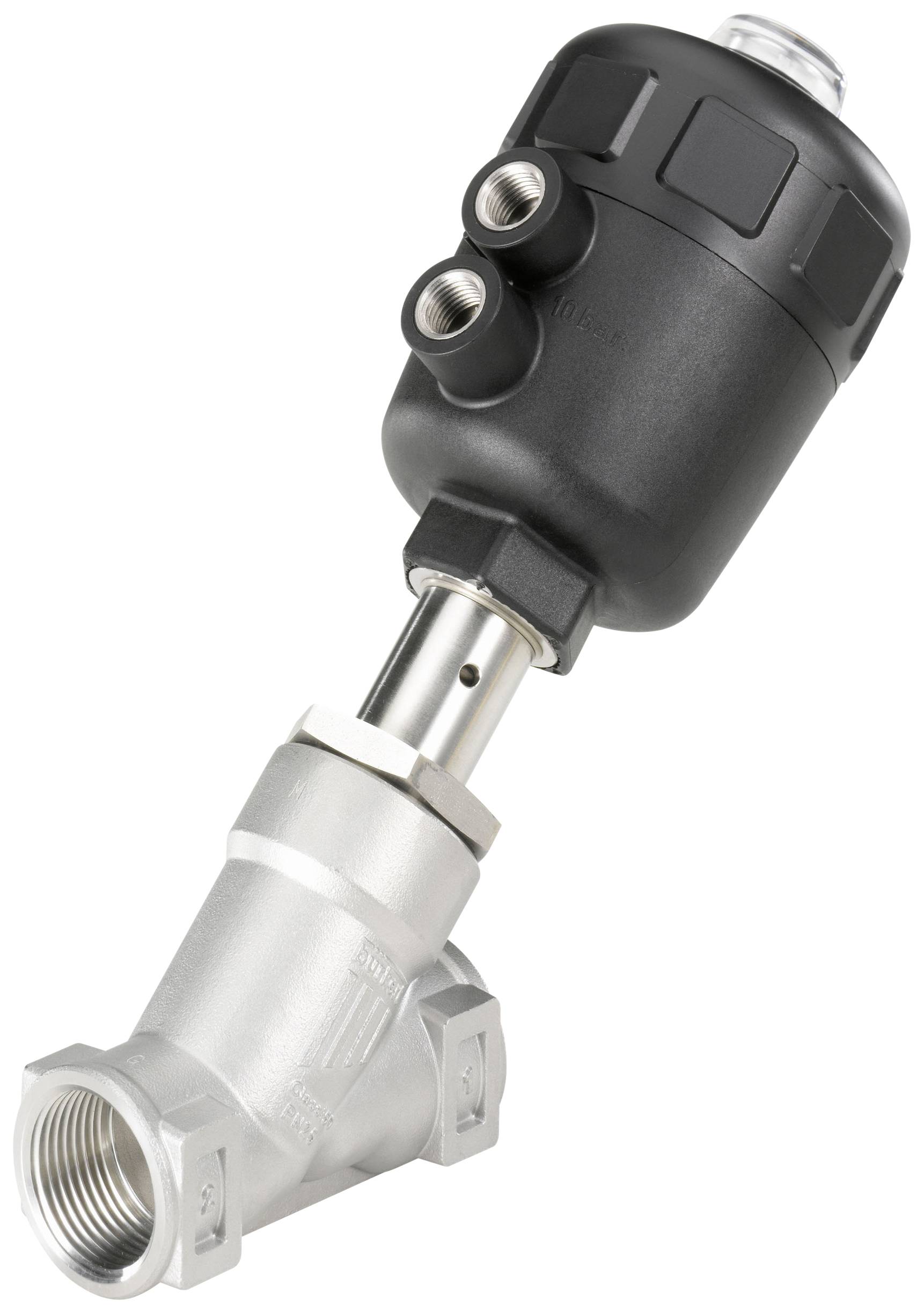

Bürkert Luftgesteuertes Ventil 178689 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 274,17
3
2% = € 6,69
€ 267,48
5
3% = € 9,35
€ 264,82
10
4% = € 11,14
€ 263,03
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 274,17 / Stück)
€ 274,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Schrägsitzventil für Medien bis +180 °C, Muffenanschluss
- Für Medien bis +180 °C
- Hohe Durchflusswerte
- Hohe Lebensdauer
- Optische Stellungsanzeige serienmäßig
- Drehbarer Antriebskopf zur Ausrichtung der Steuerluftanschlüsse
- Umfangreiche Antriebsgrößenauswahl ermöglicht optimale wirtschaftliche Antriebskombinationen
- Schließschlagarm bei Flüssigkeiten durch Anströmung unter Sitz
Technische Daten
- Leitungsanschluss G 1/2"
- Nennweite 13 mm
- Antriebsgröße Ø 50 mm
- Kv-Wert 4,2 m³/h
- Steuerdruck siehe Druckdiagramm im Datenblatt
- 16 bar max. Betriebsdruck bis +180 °C
- Mediumstemperatur -10 bis +180 °C
- Umgebungstemperatur -10 bis +60 °C
- Produkt-Art
Luftgesteuertes Ventil
- Gehäusematerial
Edelstahl
- Anschluss
G 1/2 Muffe
- Betriebsdruck (max.)
16 bar
- Herst.-Teilenr.
178689
- Antriebsgröße Ø
50 mm
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
PTFE
- Funktion
2/2-Wege
- Gewicht
0.690 kg
- Medien-Temperatur Bereich
-10 bis +180 °C
- Max. Medien-Temperatur
+180 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Aggressive Medien
- Breite
163 mm
- Höhe
140 mm
- Länge
65 mm
- Steuerdruck (max.)
10 bar
- Steuerdruck (min.)
2 bar
- Max. Umgebungstemperatur
+40 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
70 l/min
Dokumente & Downloads
Datenblatt
Datenblatt 623972 Bürkert Luftgesteuertes Ventil 178689 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 623972 Bürkert Luftgesteuertes Ventil 178689 2000 Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Die bewährte selbstnachstellende und wartungsfreie Stopfbuchspackung gewährleistet hohe Dichtheit und Lebensdauer. Die strömungsgünstigen Schrägsitzgehäuse ermöglichen hohe Durchflusswerte.
Ausführung
- 2/2-Wege-Schrägsitzventil mit Anströmung unter Sitz
- Federkraft geöffnet
- Gehäusewerkstoff Edelstahl
- Antriebswerkstoff Polyamid
- Dichtwerkstoff PTFE
- Universell einsetzbar für Flüssigkeiten, Gase und Dampf
- Viskosität max. 600 mm²/s
- Stopfbuchse PTFE V-Ringe mit Federkompensation
- Einbaulage beliebig, vorzugsweise Antrieb nach oben
- Steuermedium Luft und neutrale Gase
- Steuerluftanschluss G 1/4"
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. .
