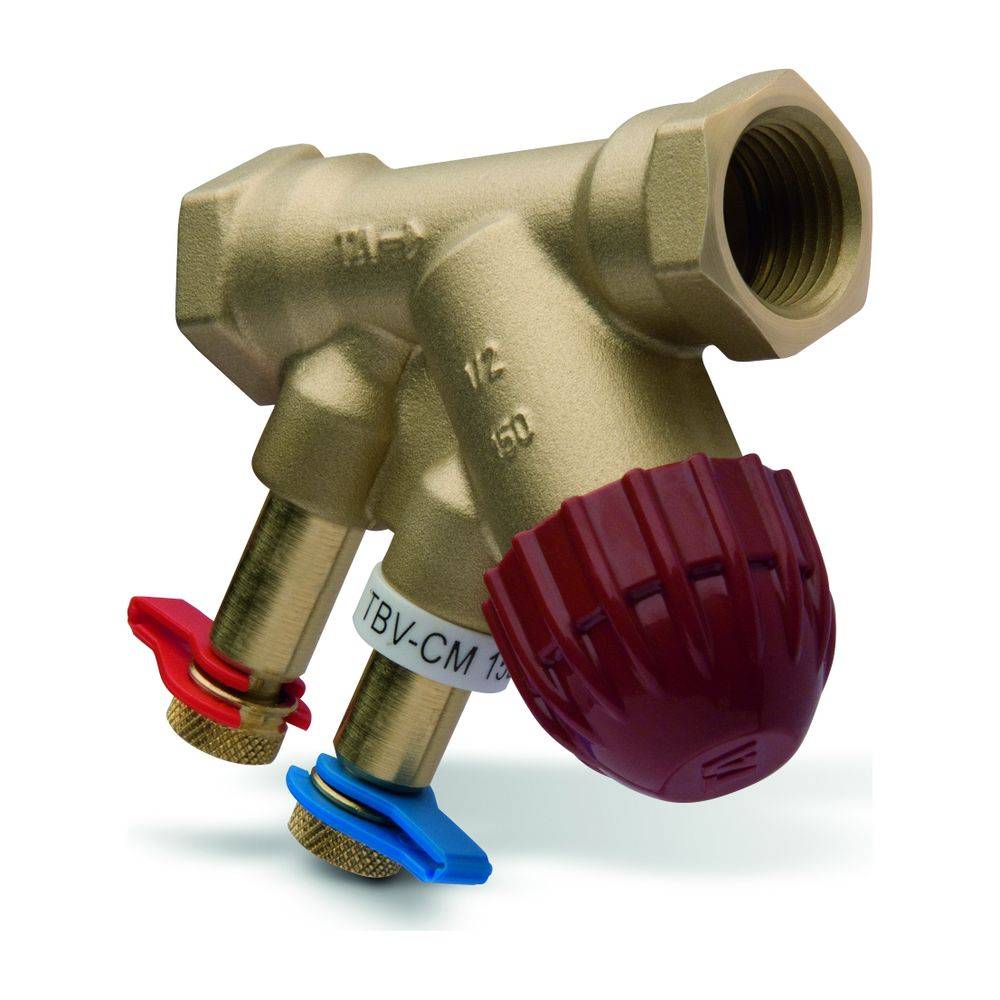

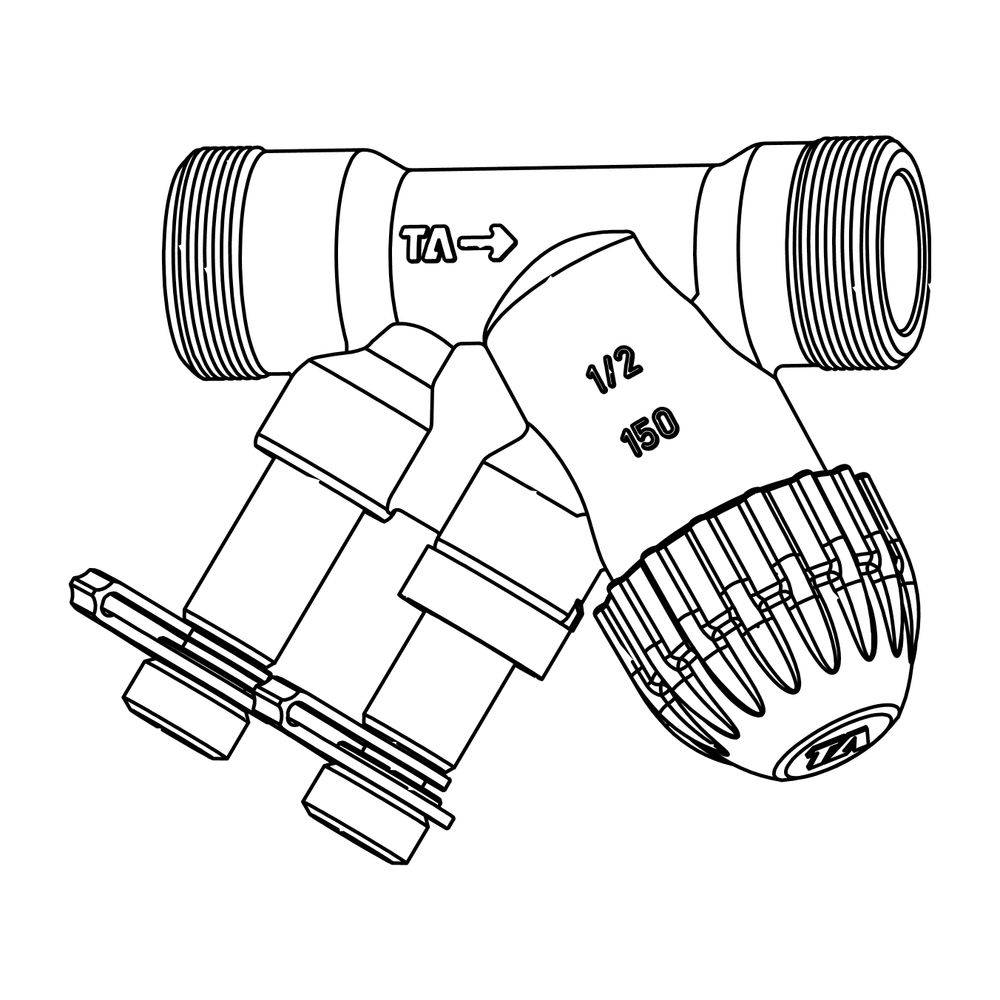

IMI TA Kompaktregelventil TBV-C, Nenndruck PN16, DN 15, Innengewinde G 1/2", Kvs 1,8m3/h, Normal Flow

Das IMI Heimeier TA Kompaktregelventil TBV-C ist ein kompaktes Zonenregelventil, das für die On/Off Regelung in Heizungs- und Kältesystemen entwickelt wurde. Es zeichnet sich durch eine stabile Regelung und präzise Einregulierung über die gesamte Ventillebensdauer aus. Mit einem Nenndruck von PN 16, einer Nennweite von DN 15 und einem Kvs-Wert von 1,8 m3/h ist es eine zuverlässige Komponente für einen normalen Durchfluss.
Wofür ist das IMI TA Kompaktregelventil TBV-C konzipiert?Das TBV-C Ventil von IMI TA wurde speziell für den Einsatz als Zonenregelventil in Heizungs- und Kältesystemen entwickelt. Es ermöglicht eine stabile Regelung und präzise Einregulierung über die gesamte Ventillebensdauer. Die On/Off Regelung sorgt für eine effiziente Steuerung des Durchflusses.
Materialien für Langlebigkeit und KorrosionsschutzFür eine hohe Beständigkeit gegen Korrosion bestehen Ventilgehäuse und Nippel aus der entzinkungsfreien Legierung AMETAL-C. Die Spindel ist aus PTFE-beschichtetem AMETAL gefertigt, was eine reibungslose Funktion unterstützt. Der Ventileinsatz setzt sich aus AMETAL und Polyphenylsulphid zusammen. Als Spindeldichtung dient ein O-Ring aus EPDM.
Welche technischen Merkmale bietet das Ventil?Das Kompaktregelventil ist für einen Nenndruck PN 16 ausgelegt und verfügt über ein Innengewinde G 1/2. Der Kvs-Wert beträgt 1,8 m3/h und ermöglicht einen normalen Durchfluss. Die Betriebstemperatur liegt in einem breiten Bereich von -20 °C bis +120 °C. Eine lineare Kennlinien-Charakteristik unterstützt die präzise Regelung. Zudem ist ein Durchflussmesspunkt vorhanden.
Technische Daten
Nenndruck: PN 16
Nennweite (DN): DN 15
Innengewinde: G 1/2
Kvs-Wert: 1,8 m3/h
Durchflussart: Normal Flow
Betriebstemperatur: -20 °C bis +120 °C
Kennlinien-Charakteristik: linear
Leckverlust des Kvs-Wertes: 0
Min. Druckunterschied: 3
Hublänge: 3,7

Das IMI TA Kompaktregelventil TBV-C bietet eine zuverlässige und langlebige Lösung für die On/Off Regelung in Heizungs- und Kältesystemen. Seine robuste Konstruktion aus korrosionsbeständigem AMETAL-C, der Nenndruck von PN 16 und der Kvs-Wert von 1,8 m3/h stellen eine präzise und stabile Funktion sicher, selbst bei Betriebstemperaturen von -20 °C bis +120 °C.
