Name: WAGO 736-516 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 14 St.
Brand: WAGO
SKU: 544327
Availability: BackOrder

Graue, geneigte Leiterplattenklemme mit elf Anschlussmöglichkeiten und Schraubverbindungen. Ideal für elektrische Installationen.

'Strombelastbarkeitskurve: Zeigt Strom in A gegen Umgebungstemperatur in °C für 2-, 4-, 6-, 12-polig. Reduktionsfaktor 1.'

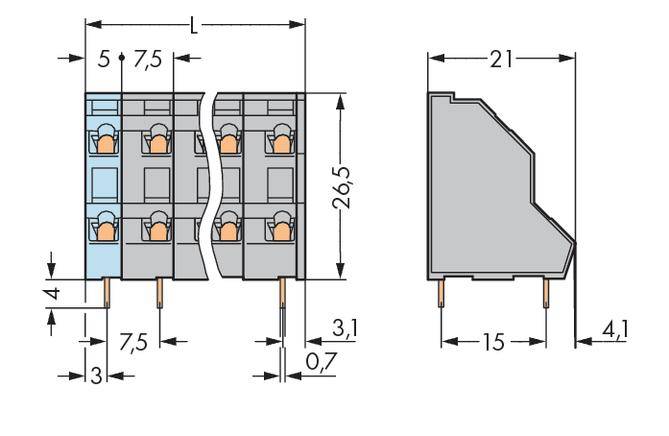

'Technische Zeichnung eines Steckverbinders: Maße in Millimetern. Breite, Höhe und Tiefe mit präzisen Abständen zwischen Komponenten.'

Technische Zeichnung zeigt zwei nebeneinander platzierte rechteckige Objekte mit Befestigungspunkten. Nummer '1' markiert relevante Linie.

1/4

Produkt-Art

Doppelstockklemme

7.50 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 14 St.)

Set(s)

Gesamt (€ 18,93 / Stück)

€ 265,00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Typ: 736-516

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 7.50 mm

Anzahl Reihen: 2

Polzahl je Reihe: 16

Polzahl: 32

Serie: 736

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 736-516

Industrieverpackung: Ja

Inhalt: 14 St.

Nennspannung: 630 V

Breite: 118.50 mm

Höhe: 30.50 mm

Länge: 21.00 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544327 WAGO 736-516 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 14 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544327 WAGO 736-516 Doppelstockklemme 2.50 mm² Polzahl 32 Grau 14 St.

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-516

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. 2,5mm²Typ:736-516Höhe:26,5 mmAnzahl der elektrischen Anschlüsse:32Anzahl der Etagen:2Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 736-516: weitere Details
Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,5 mm
32-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 736-516 steht ein einfacher und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (118,6 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Die Kontaktoberfläche ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt. EAN: 4044918914659

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 2,5mm² 736-516, Verpackungseinheit: 14 Stk., EAN: 4044918914659
