Name: Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.
Brand: Weidmüller
SKU: 357957
Availability: BackOrder

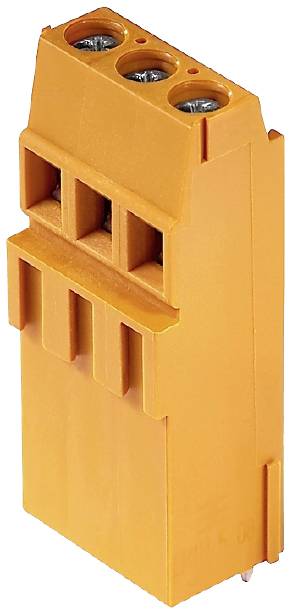

Orange, rechteckiger Steckverbinder mit drei Metallkontakten, geeignet für elektrische Verbindungen oder Schaltungsanwendungen.

Produkt-Art

Schraubklemmblock

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

Lieferung Di., 1. Dez.

Verkauf und Versand:

Conrad ElectronicWiderruf

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (€ 104,16 / Stück)

€ 104,16

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Schraubklemmblock

Unser Service für Sie

Technische Daten

Typ: LM1H 5.08/03/90 3.5SN OR BX

Produkt-Art: Schraubklemmblock

RM: 5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 3

Polzahl: 3

Serie: LM

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Anschluss: Print
Schraubklemme

Nennstrom: 15 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 15 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 14

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Orange

Drahtschutz: Ja

Gewicht: 5.232 g

Herst.-Teilenr.: 1766370000

Industrieverpackung: Ja

Inhalt: 100 St.

Nennspannung: 300 V

Breite: 16.24 mm

Höhe: 40.1 mm

Länge: 11.2 mm

Typ: LM1H 5.08/03/90 3.5SN OR BX

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 357957 Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 357957 Weidmüller 1766370000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.

Beschreibung

Weidmüller Leiterplattenklemme LM1H 5.08#1766370000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LM1H 5.08#1766370000Höhe:40,1 mmAnzahl der elektrischen Anschlüsse:3Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:17,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:NickelLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LM1H 5.08#1766370000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4032248063819

Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LM1H 5.08#1766370000, Verpackungseinheit: 100 Stk., EAN: 4032248063819
