Sicherheitsschalter

Was ist ein Sicherheitsschalter?

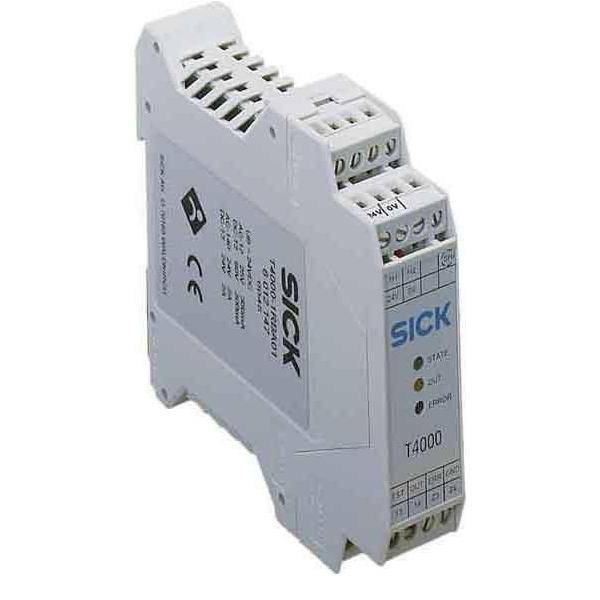

Sicherheitsschalter sind elektromechanische Geräte zum Schließen oder Trennen eines Stromkreises. Der Schaltvorgang ist mit sicherheitsrelevanten Ereignissen verknüpft. Sie sind mit Schließ- und/oder Öffnungskontakten ausgestattet wie herkömmliche Schalter. Das Auslösen der Schaltkontakte kann mechanisch oder durch elektrische Zusatzeinrichtungen, zum Beispiel mit magnetischen Sicherheitsschaltern, erfolgen. Über einen Betätiger wird der Sicherheitsschalter ausgelöst, wenn eine zuvor festgelegte Position eingenommen oder verlassen wird, beziehungsweise, wenn eine definierte Situation eingetreten ist. Damit werden schutzwürdige Vorgänge oder Örtlichkeiten überwacht. Ein Sicherheitsschalter ist somit ein elektromechanischer Sensor, der als Schutzeinrichtung auf äußere Einwirkungen reagiert. Ihm können zusätzliche Schaltgeräte nachgeordnet sein, die weitere Prozesse überwachen.

Beispiel 1

In einem Kühlraum soll das Licht eingeschaltet werden, wenn die Schutztür geöffnet wird. Dazu befindet sich in der Türzarge ein Sicherheitstaster, der so lange auf „Geöffnet“ steht, wie das Türblatt den Taststift hineindrückt. Beim Öffnen der Tür schließt der Kontakt dieses Türschalters und die Beleuchtung wird eingeschaltet. Es können auch weitere Informationen wie „Achtung! Personen im Kühlraum“ oder ähnliches ausgelöst werden.

Beispiel 2

Ein elektrisch betätigtes Garagentor ist mit Endlagenschaltern ausgestattet. Hat das Tor die maximal erwünschte Öffnung erreicht, wird der elektrische Antrieb ausgeschaltet; gegebenenfalls werden weitere Signale ausgelöst, beispielsweise ein grünes Lichtsignal an der Ausfahrtsampel. Beim Schließen erfolgt der gleiche Vorgang an der anderen Endlage des geschlossenen Tores.

Beispiel 3

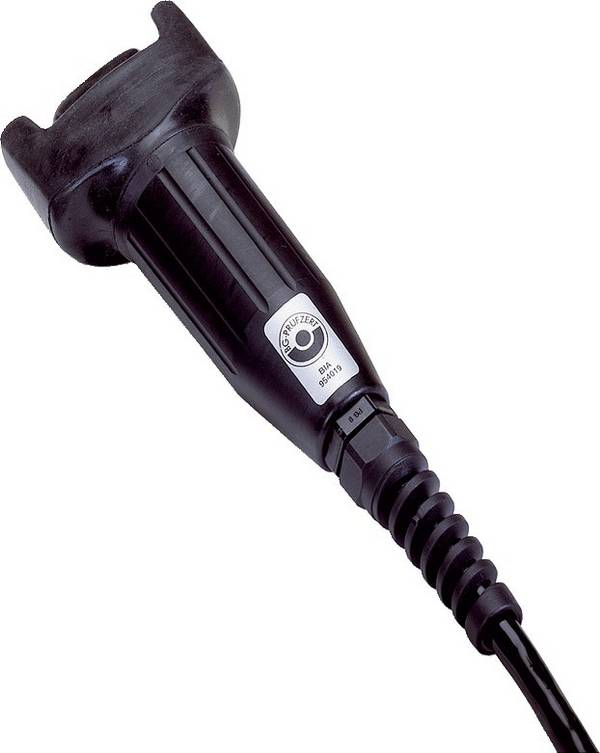

An einer Industriepresse kann der Pressvorgang per Fußschalter nur dann auslöst werden, wenn die beiden Sicherheitstaster links und rechts von der Presse mit jeweils einer Hand gedrückt gehalten werden. Zusätzlich kann ein Sicherheitssensor erfassen, ob beispielsweise eine geschlossen zu haltende Schutzeinrichtung auch wirklich geschlossen ist, bevor sich der Pressvorgang überhaupt auslösen lässt.

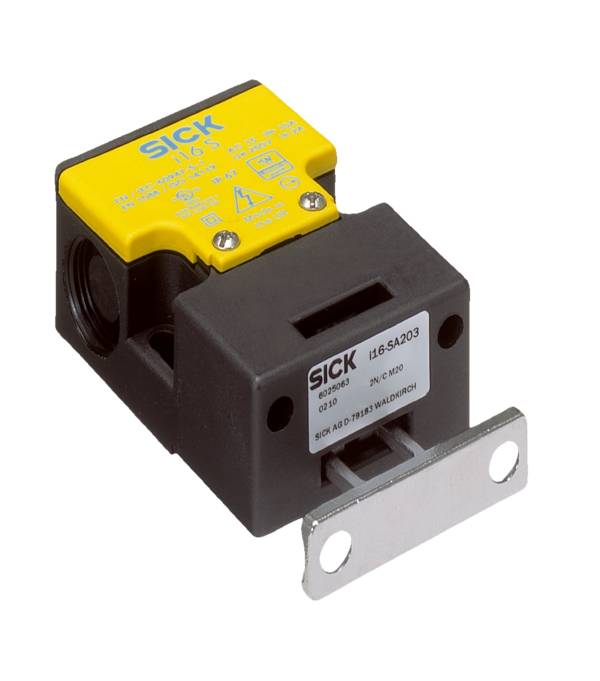

Auch bei Sicherheitsschaltern werden unterschiedliche Betätigungsarten verwendet:

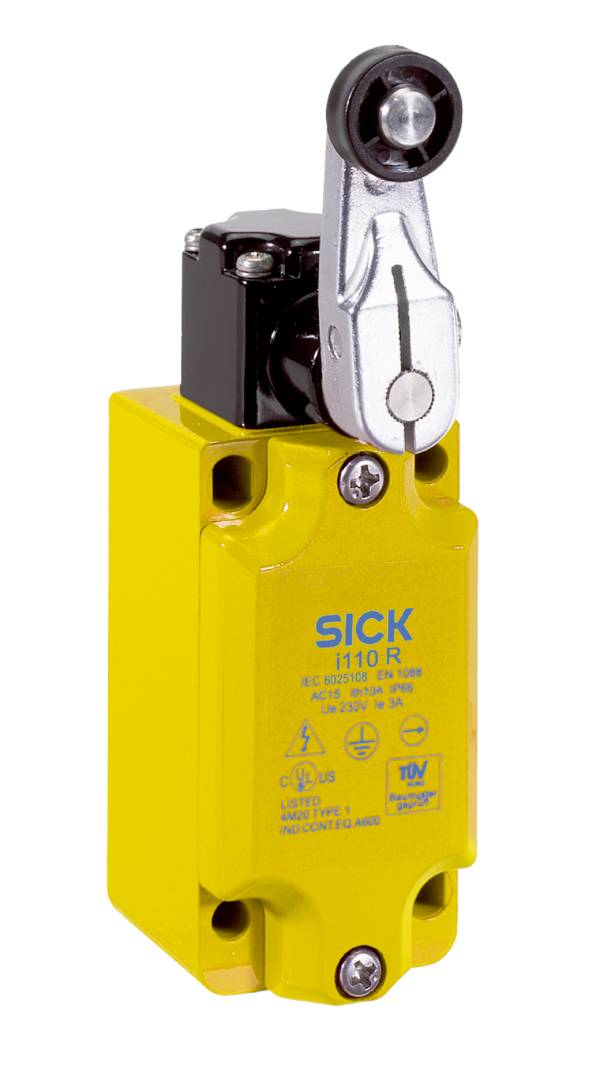

Schleichtaster öffnen und schließen in Abhängigkeit mit einem starren Stößel. Das hat zur Folge, dass jede Bewegung des Schaltstiftes ohne Verzögerung zum Trennen oder Schließen der Schaltkontakte führt.

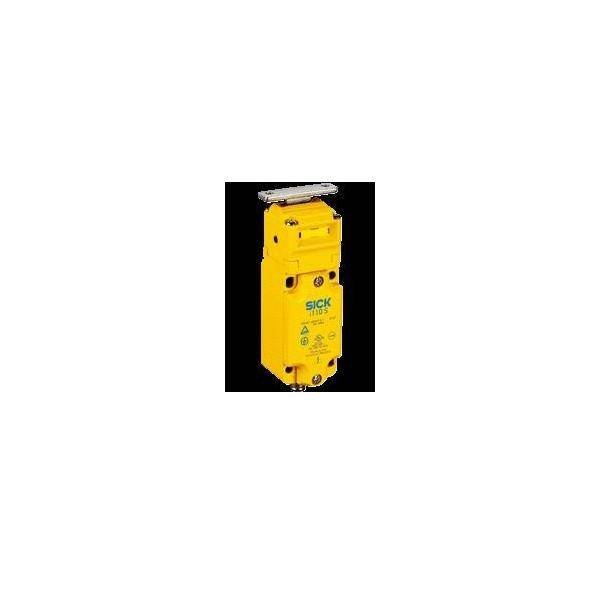

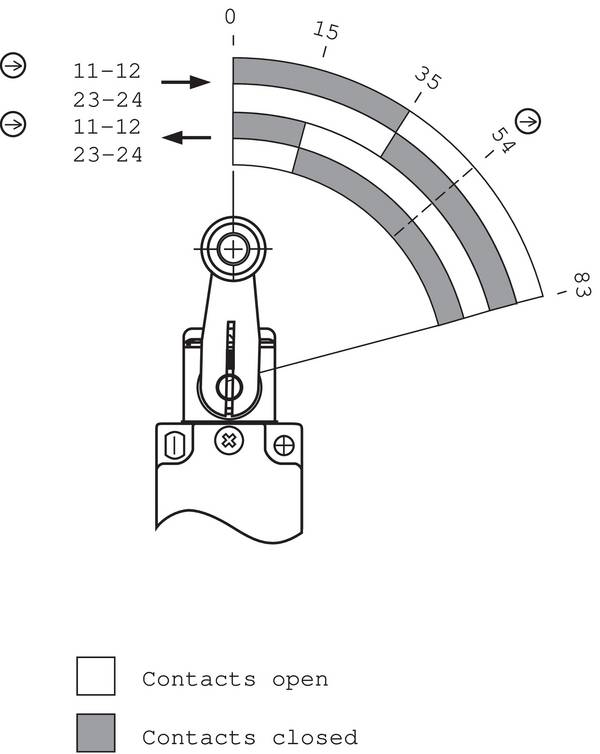

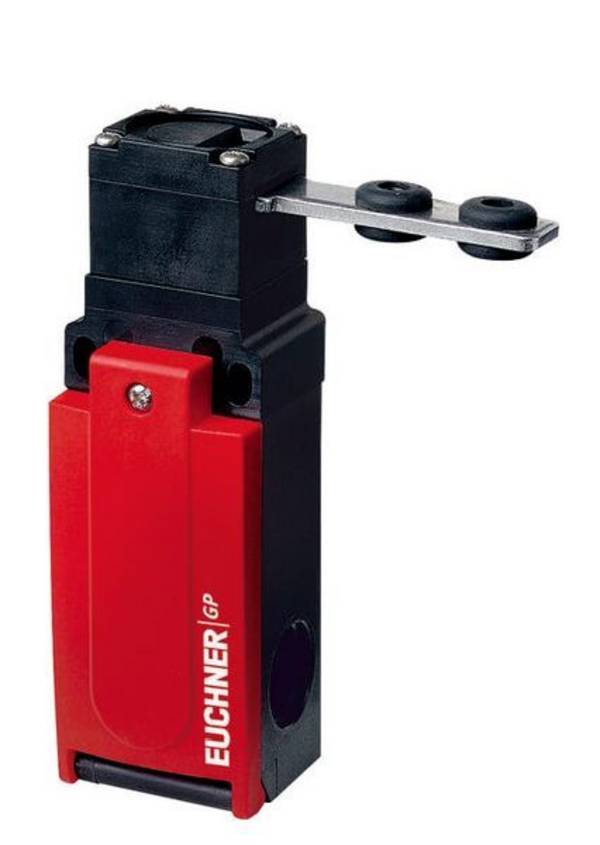

Sprungkontakte sind mit vorgespannten Federn ausgestattet, die beim Erreichen eines definierten Schaltpunktes den Öffner oder Schließer sprungartig in die eine Endlage bringen und dort fixieren – vergleichbar mit einem normalen Kippschalter mit Knebel. Auch kombinierte Sprung- und Schleichfunktionen sind möglich.

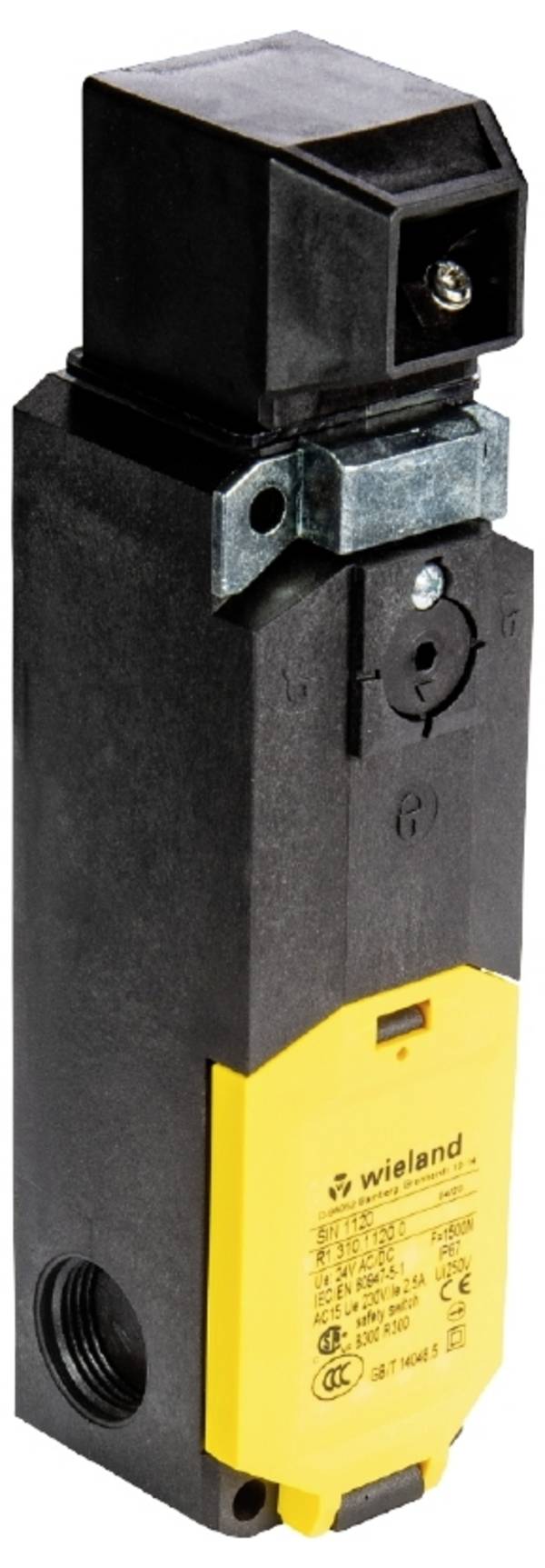

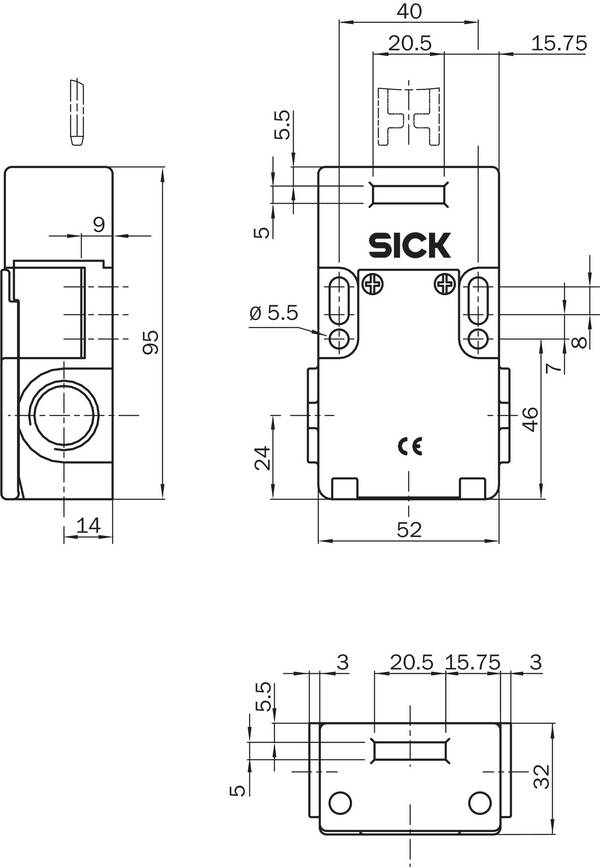

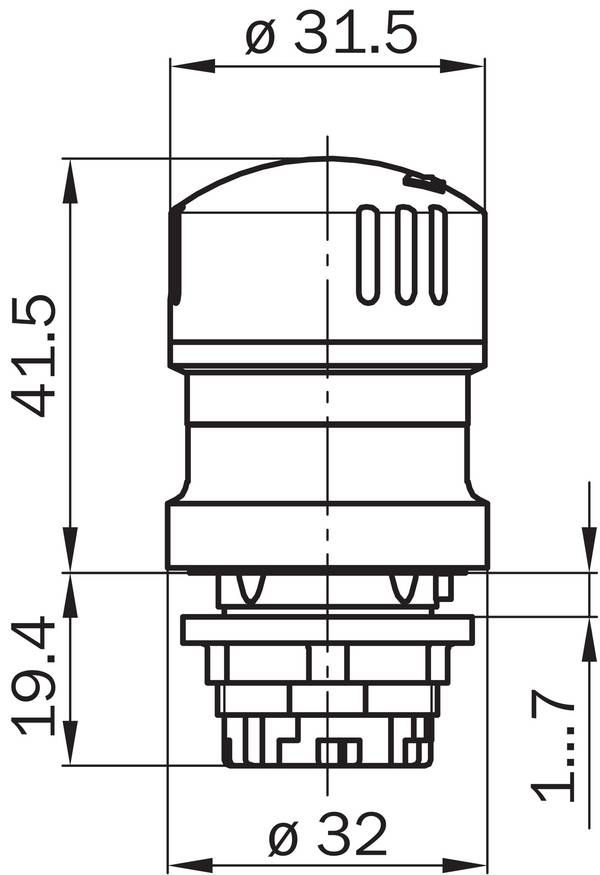

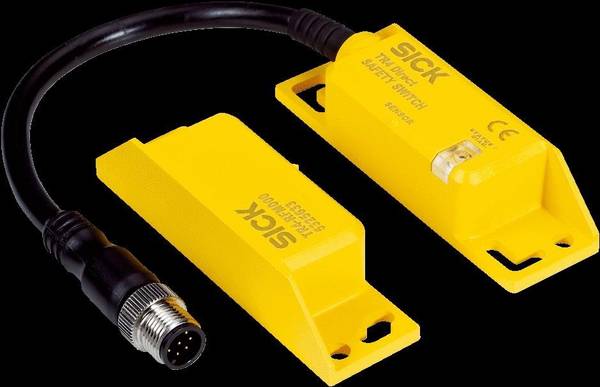

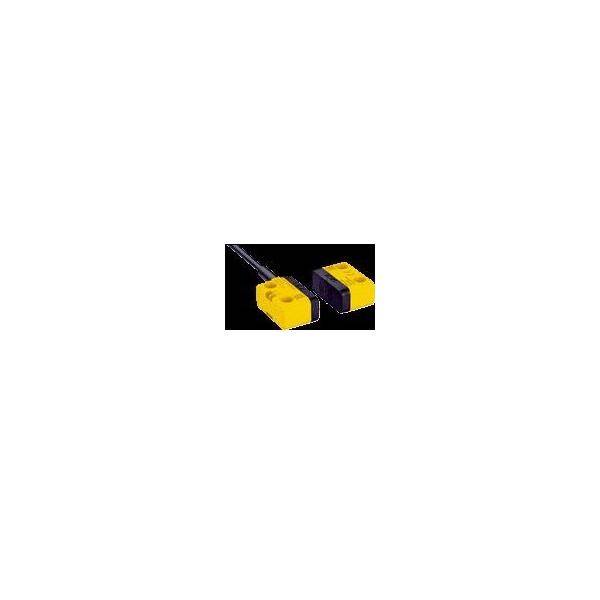

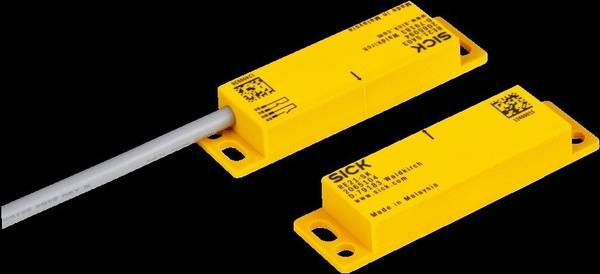

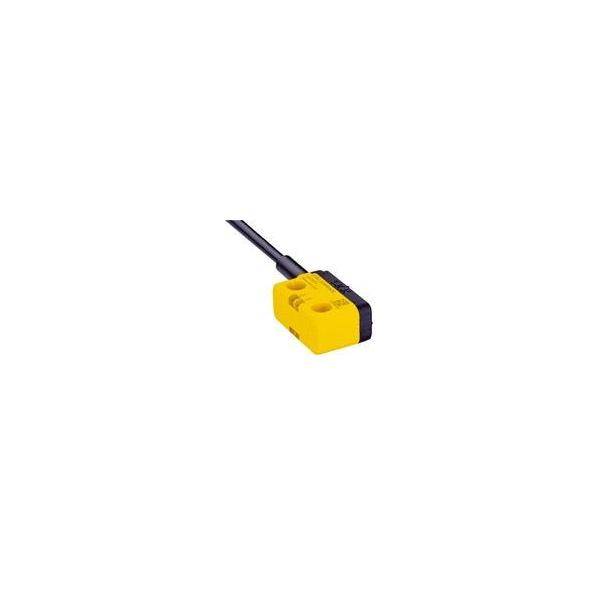

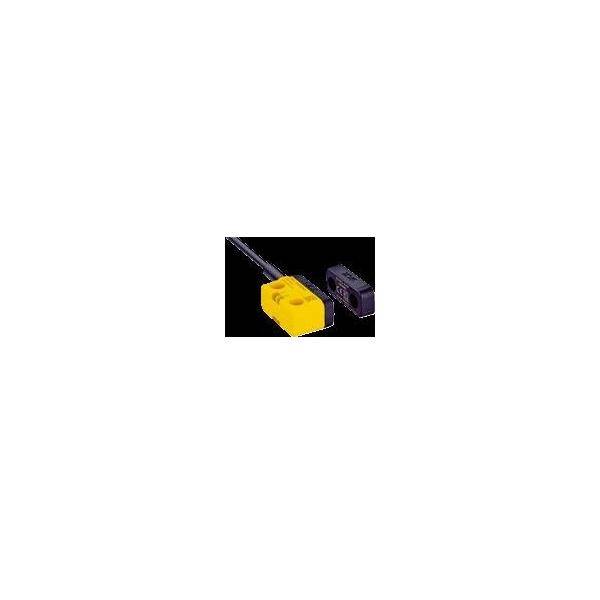

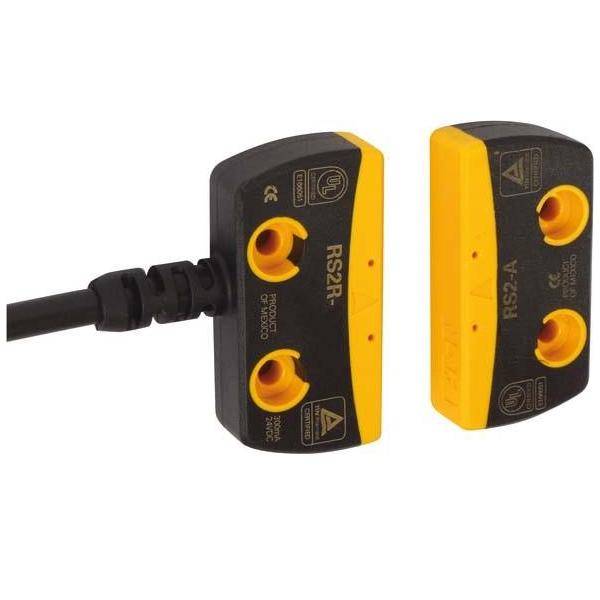

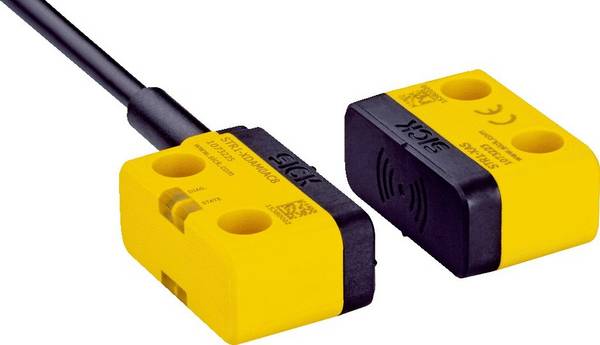

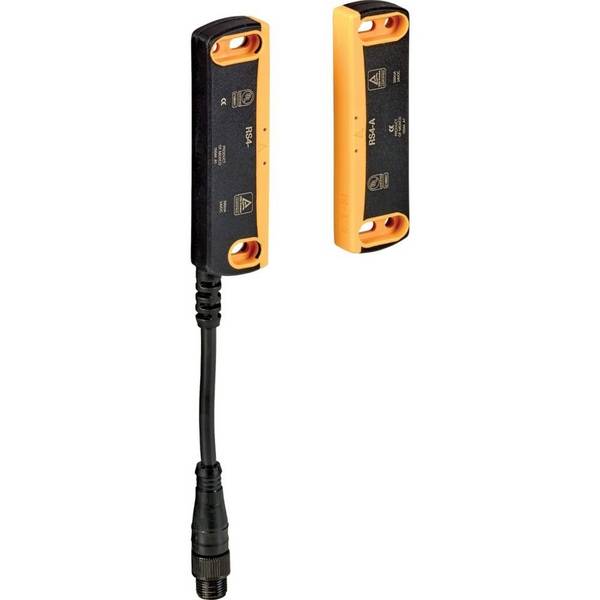

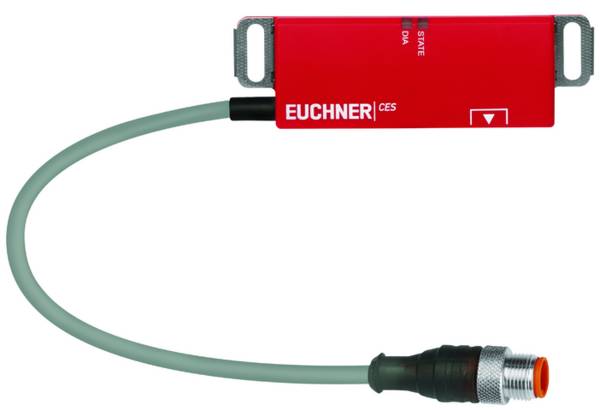

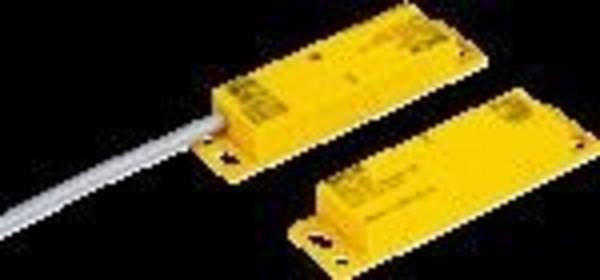

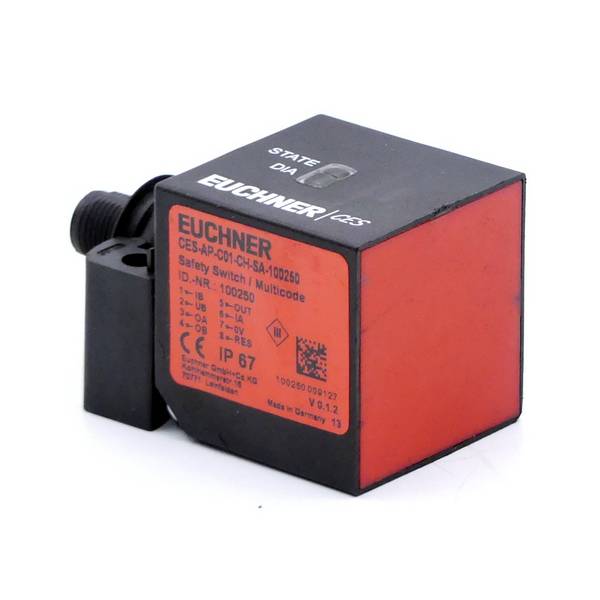

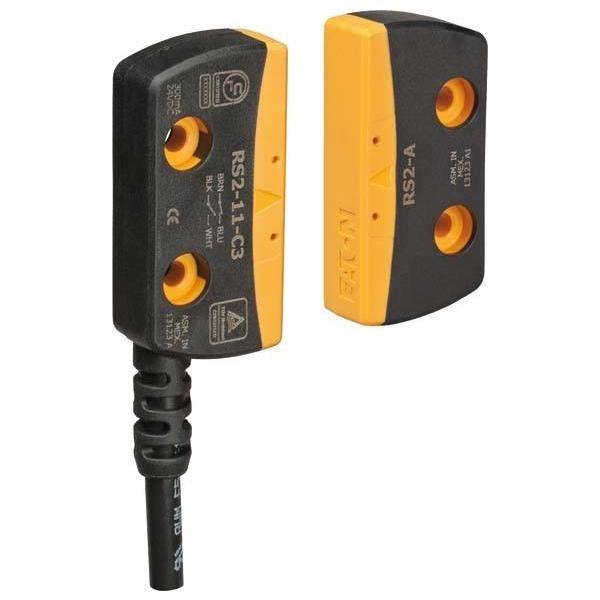

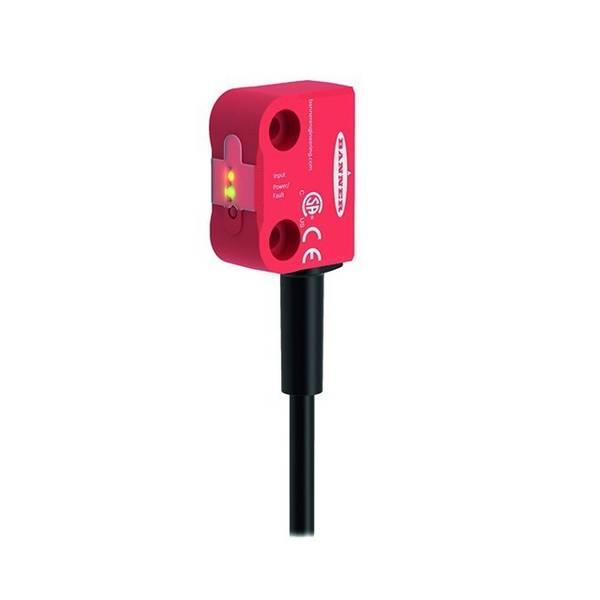

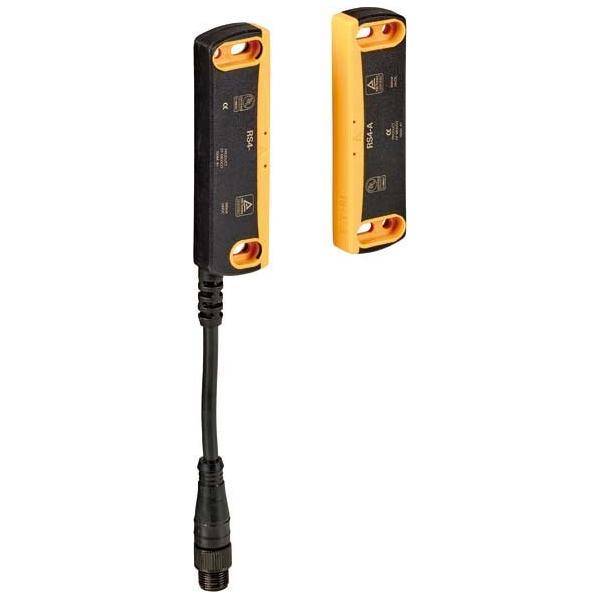

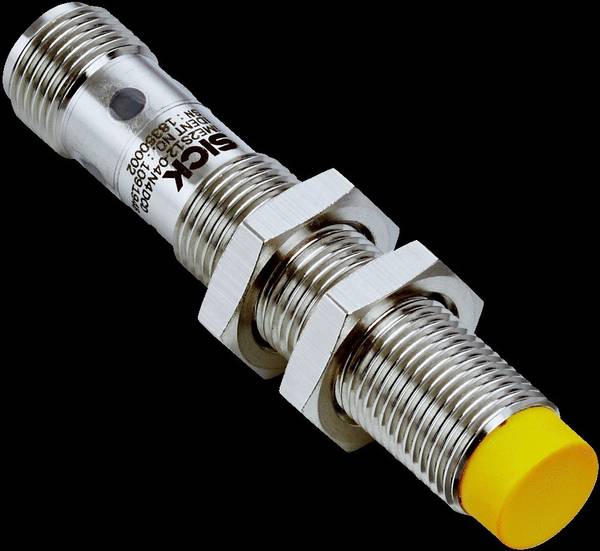

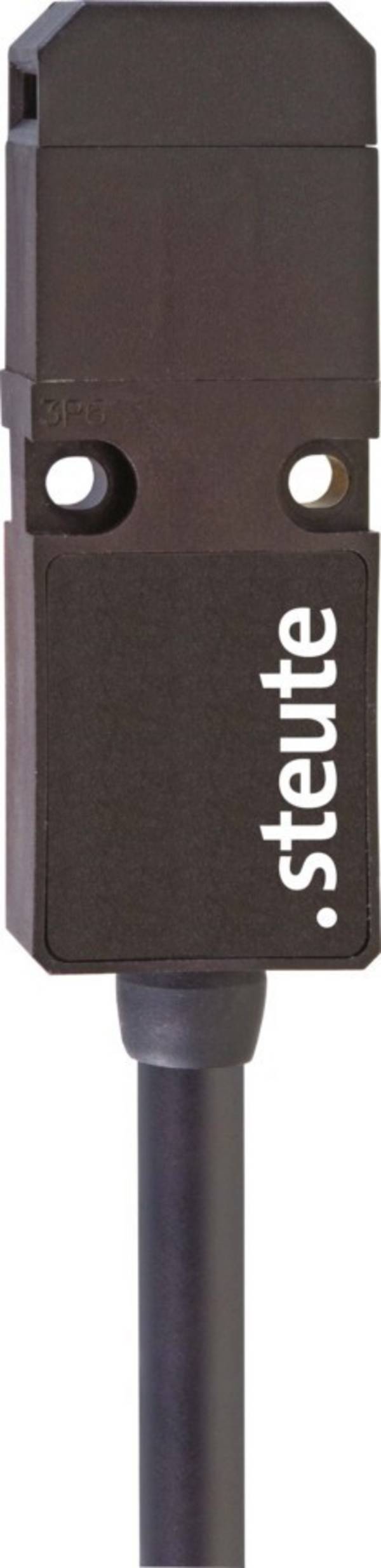

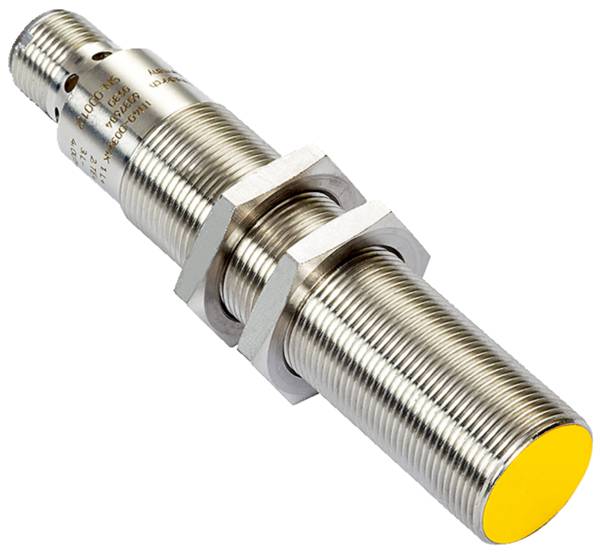

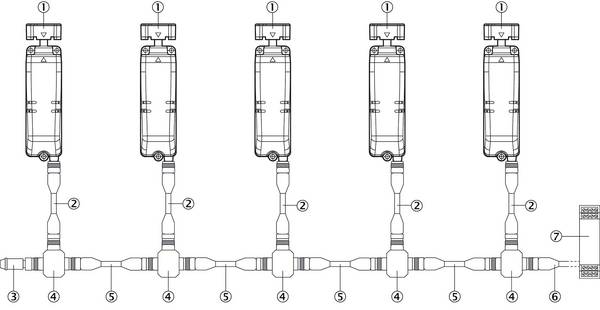

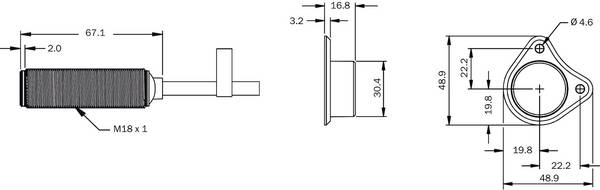

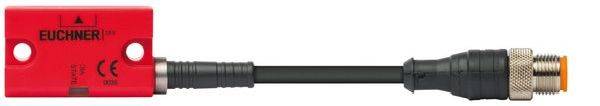

Magnetkontakte beziehungsweise Reed-Kontakte arbeiten berührungslos in Schutzeinrichtungen, indem sie bei Annäherung eines Magneten schließen oder öffnen.

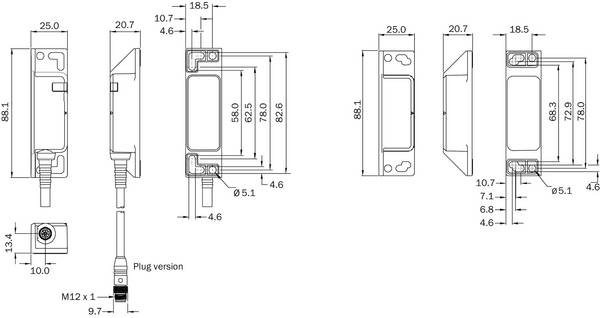

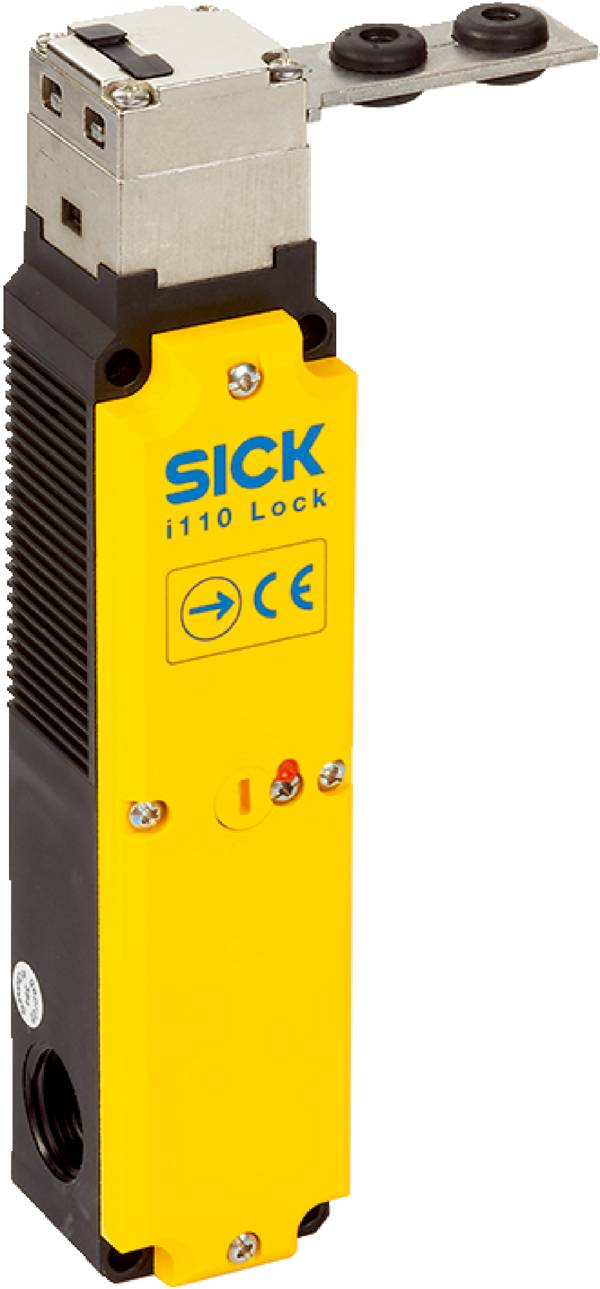

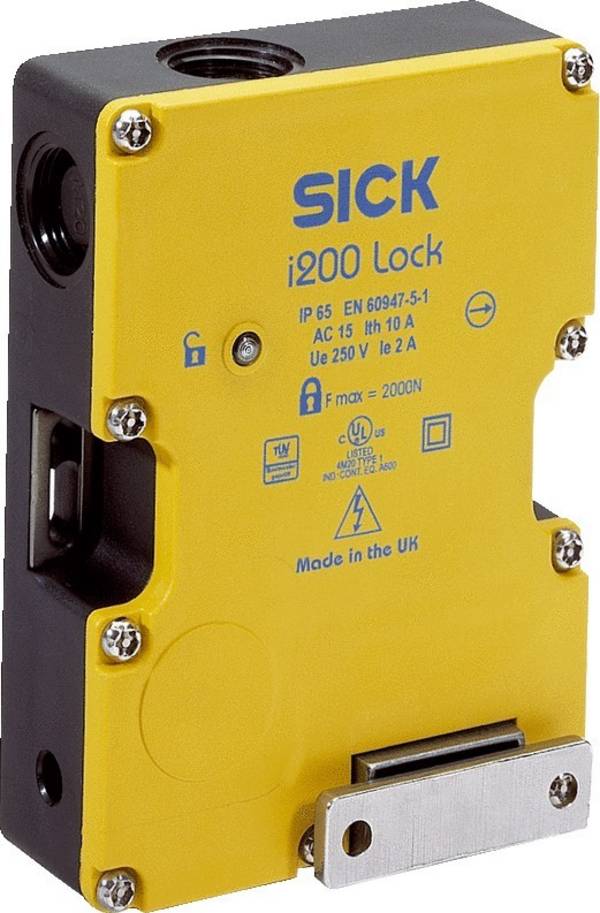

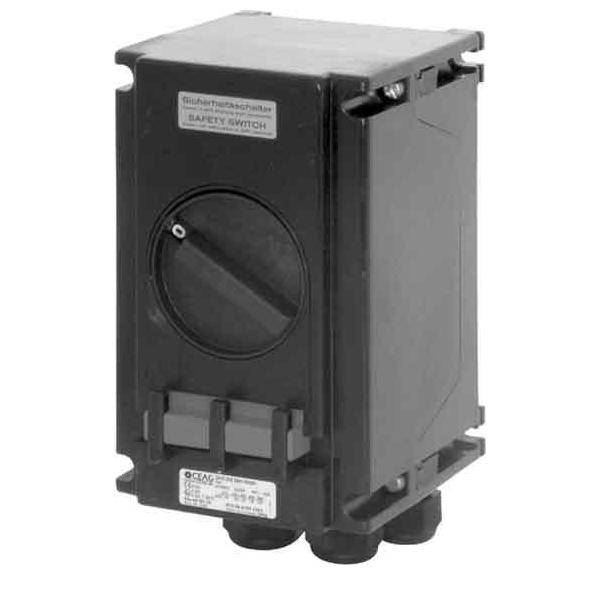

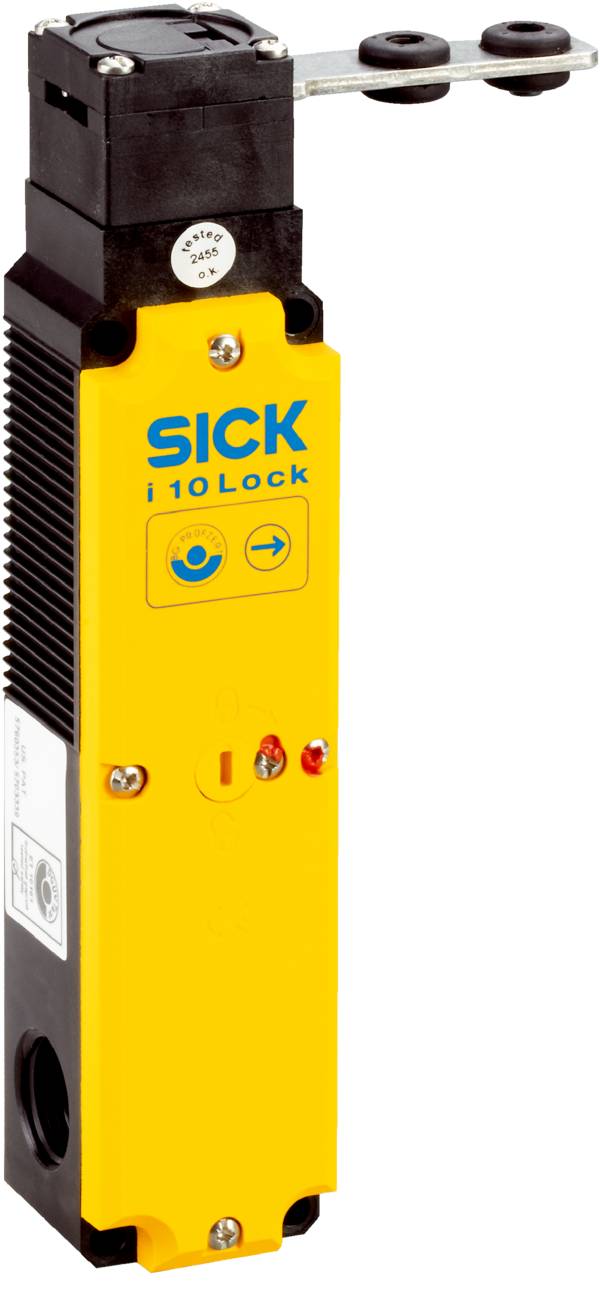

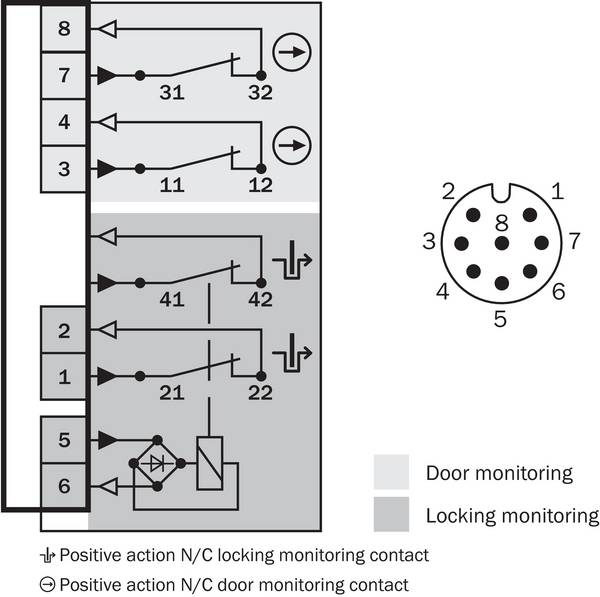

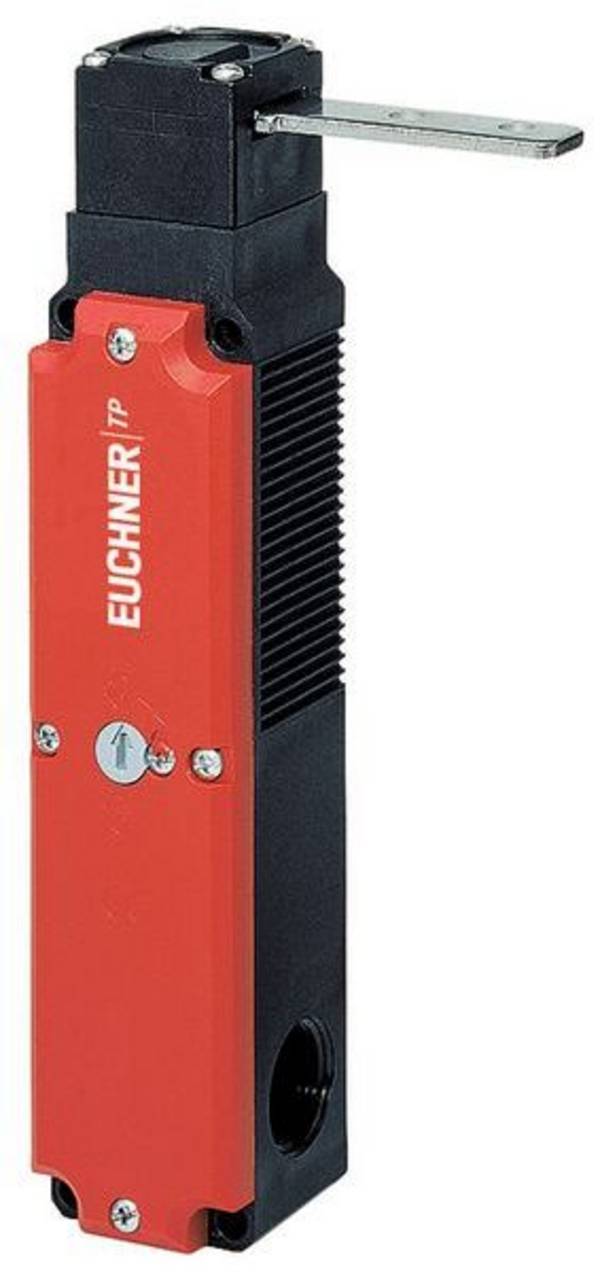

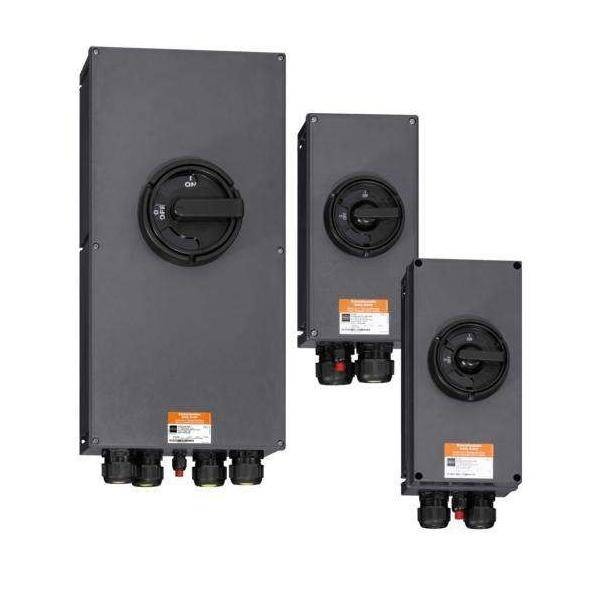

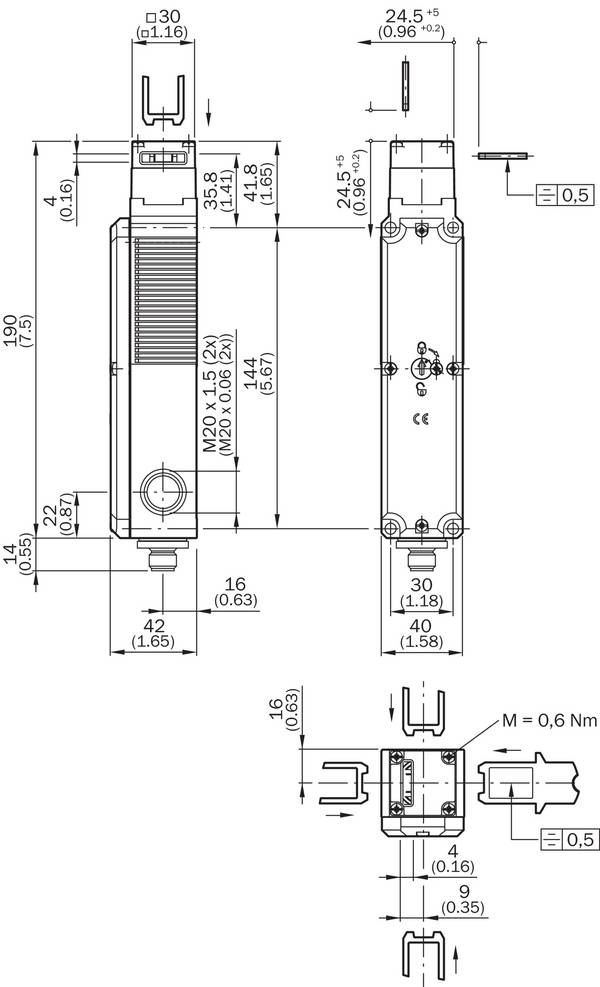

Sicherheitsschalter können mit zusätzlichen Funktionen ausgestattet sein, um zum Beispiel Türen von Schaltschränken aktiv zu verriegeln, solange der Hauptschalter einer Anlage eingeschaltet ist. Damit wird Bedien- oder Wartungspersonal vor dem Berühren spannungsführender elektrischer Betriebsmittel geschützt. Für den Fall eines Stromausfalls sind diese Schalter mit Hilfsentriegelungen ausgestattet.

Sicherheitsschalter sind von ihren elektrischen Parametern her so bemessen, dass sie verschleißarm arbeiten und langlebig sind. Einige Produkte sind für universellen Einsatz, andere für spezielle Sicherheitsaspekte entwickelt worden.
