HT Instruments I-V500w Photovoltaik-Multimeter digital Grafik-Display kaufen

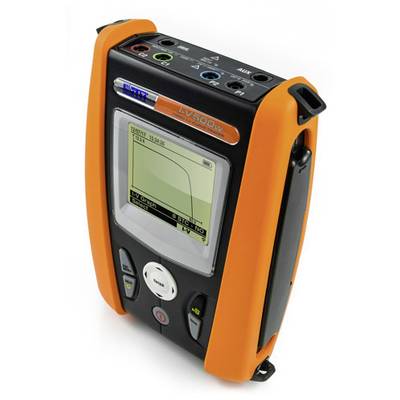

Ein tragbares Kabelmessgerät mit einem Display zeigt eine Kurve. Es ist orange und schwarz, mit mehreren Anschlüssen oben.

Ein tragbares Messgerät in orange und schwarz mit digitalem Display, zeigt eine grafische Kurve und mehrere Anschlüsse oben.

1/2

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 4.320,83 / Stück)

€ 4.320,83

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 90,00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Peakleistungs- und Kennlinienanalysator für PV Module/Strings

Zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A / 1500 V auf Defekte
Zur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891
Inkl. Speicher, optische Schnittstelle auf USB und WLAN

Technische Daten

Produkt-Art: Photovoltaik-Multimeter

Messbereich V/DC max.: 1500 V

Messbereich A/DC max.: 15 A

: Werksstandard (ohne Zertifikat)

Strommessung: DC

Typ: I-V500w

Anzeige: digital

Besonderheiten: Grafik-Display

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2176416 HT Instruments I-V500w Photovoltaik-Multimeter digital Grafik-Display

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2176416 HT Instruments I-V500w Photovoltaik-Multimeter digital Grafik-Display

Information

Information 2176416 HT Instruments I-V500w Photovoltaik-Multimeter digital Grafik-Display

Beschreibung

Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500V und max. 15 A. Durch einfachen Tastendruck werden in wenigen Sekunden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet.
Auch die gemessenen und auf STC umgerechneten Kennlinien werden angezeigt und mit den vom Hersteller vorgegebenen Kennlinien verglichen. Somit lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schliessen. Die Messdaten und die Kennlinien können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und einem zusätzlichen Textkommentar im I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per WLAN auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.
Eine Datenbank mit den Kenndaten der gängigsten PV Module kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.
Folgende Messwerte werden direkt auf dem Bildschirm des I-V500w angezeigt:
· Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)
· Kurzschlussstrom Isc und Leerlaufspannung Uoc, sowie Impp und Umpp
· Füllfaktor FF in %
· Eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC
· Das Gesamtergebnis der Prüfung OK / NOK
